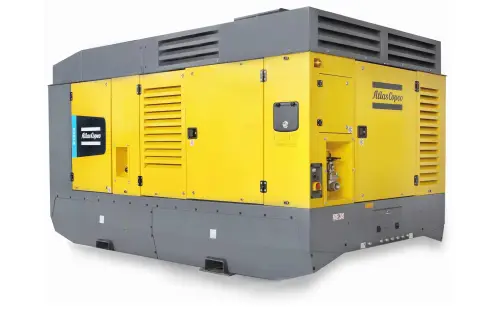

Дизельді жылжымалы ауа компрессоры

Өнім анықтамасы

Жабдықтың стандартты көлемі

Atlas Copco X1300, Y1300 және XRS 1500-20 дыбыссыз, екі сатылы, май айдайтын бұрандалы компрессорлар, сұйық салқындатылған, алты цилиндрлі Cummins дизельді қозғалтқышымен жұмыс істейді.

Құрылғы екі жоғары тиімді компрессор элементінен, дизельді қозғалтқыштан, салқындату, ауа/майды бөлу және басқару жүйелерінен тұрады - барлығы дыбысты сөндіретін қуатпен қапталған болат қоршаумен қоршалған.

Меншіктің ең жақсы құнын қамтамасыз ету үшін өнімнің жалпы сапасына, пайдаланушыға ыңғайлылығына, қызмет көрсетудің қарапайымдылығына және үнемді пайдалануға ерекше назар аударылды.

Қолжетімді үлгілер

Ерекше өзгешеліктері

• DrillAir™

• Oiltronix™ V2

• Қосымша 3% жанармай үнемдеу

• Мұнай сепараторының жаңа концепциясы

• XPR

• Динамикалық ағынды күшейту

Артықшылықтары

• Бұрғылау жылдамдығын 30%-ға арттыру және бір компрессормен қолданудың кең ауқымын қамтиды

• Компрессорлық май жүйесінде судың пайда болуын болдырмайтын жүйенің жоғары сенімділігі және элементтің қызмет ету мерзімі ұзартылған

• Ешбір қолмен реттейтін клапан немесе қысымды реттейтін желілер олардың қатып қалу проблемаларын жоймайды

• OSE өзгертуі үшін 1 сағатты үнемдеңіз

• Қосымша қолданбаларды қамту үшін кеңейтілген ауқымды ұсыныңыз

• Шаю және өзекшені толтыру кезінде 10% көбірек ағынды ұсыныңыз

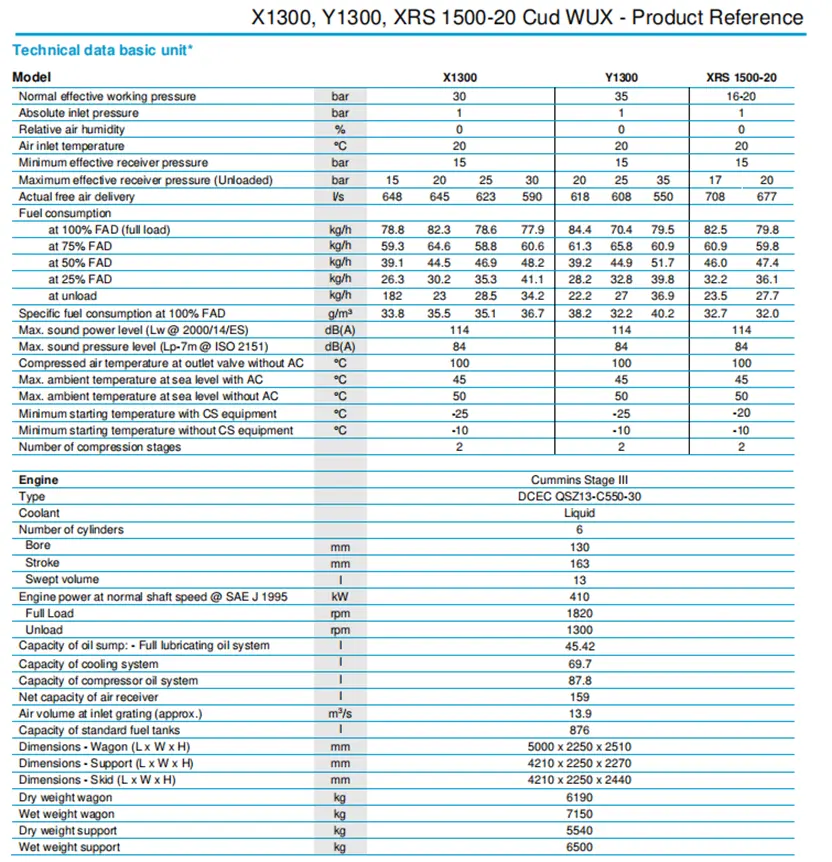

Техникалық параметрлер

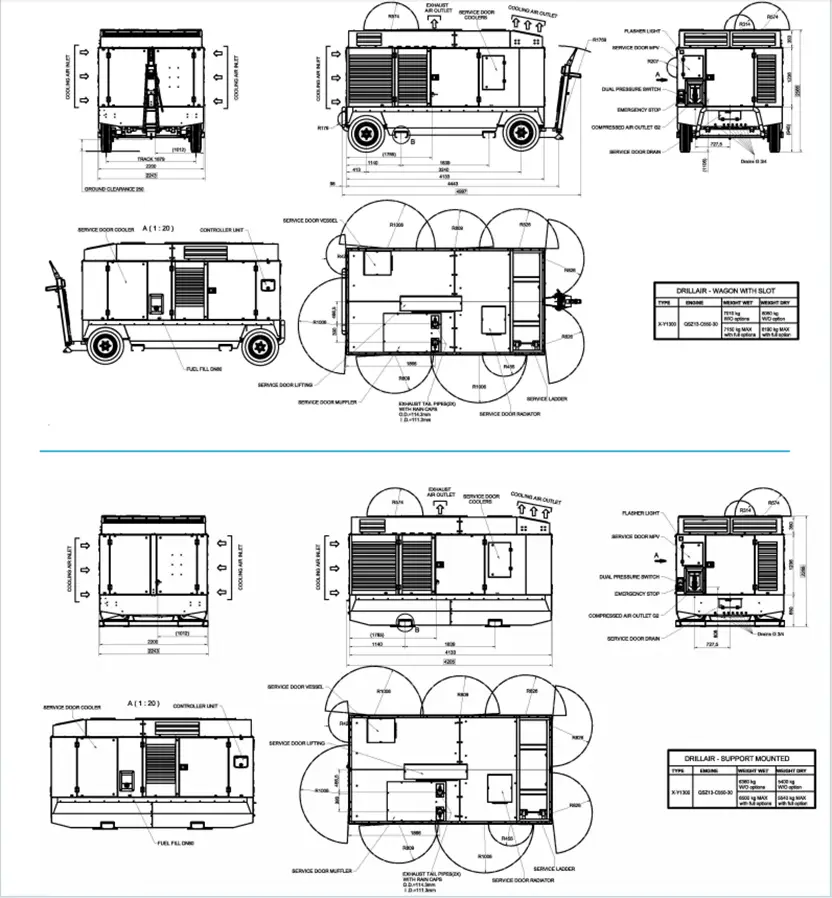

Техникалық сипаттамалар мен өлшемдер

Негізгі деректер

Компрессор элементі

Компрессордың сапасын пайдаланылатын компрессор элементінің сенімділігі, тиімділігі және ұзақ мерзімділігі арқылы өлшеуге болады. Компрессорлық элементтерді жобалаудағы ондаған жылдар бойы тәжірибе нәтижесінде нарықтағы ең тиімді және сенімді компрессорлар шығарылды.

Ауа/май бөлгіш

Ауа мен майды бөлу сүзгі элементімен біріктірілген центрифугалық май сепараторы арқылы жүзеге асырылады.

Ең жоғары жұмыс қысымына арналған сепаратор тығыздалған жоғары қысымды сақтандыру клапанымен, ең төменгі қысым клапанымен, автоматты үрлеу клапанымен және қысым реттегішімен жабдықталған.

Салқындату жүйесі

Қозғалтқыш сұйық салқындатқышпен және аралық салқындатқышпен, ал компрессор май салқындатқышымен қамтамасыз етілген. Салқындату жүйесі 50°C дейінгі қоршаған орта жағдайларында, шатырдың барлық есіктері жабық күйде үздіксіз жұмыс істеуге лайықты түрде жасалған.

Компрессорды реттеу жүйесі

Дизельді қозғалтқышпен жұмыс істейтін жылжымалы ауа компрессорын реттеу жүйесі ауа сүзгілерінен, ауа қабылдағыштан/май бөлгішінен, компрессор элементінен, кіріс клапаны бар кіріс клапанынан және үрлеу клапанынан тұрады; барлығы электронды реттеу жүйесімен басқарылады.

Айнымалы реттеу жүйесі компрессордың қысымы мен шығынын толық бақылауға мүмкіндік береді. Ол бірнеше нүктелердегі ауа қысымы мен ауа температурасын өлшеу арқылы ыдыстың қысымы мен шығыс ағынын бақылайды және өлшенген мәндерге сәйкес келетін ауа кіретін клапанды, қозғалтқыш жылдамдығын және үрлеу клапанын басқарады.

Жанармайдың үнемді шығыны қозғалтқыш жылдамдығын ауа сұранысына бейімдейтін толық автоматты қадамсыз жылдамдық реттегішімен қамтамасыз етіледі.

Шығару розеткалары

Сығылған ауа 1 x G2-ден қол жетімді.

Қозғалтқыш

Cummins дизельдік қозғалтқышы

Дизельмен жұмыс істейтін жылжымалы ауа компрессоры сұйық салқындатылған, алты цилиндрлі Cummins QSZ13-C550-30 дизельді қозғалтқышымен басқарылады. Қозғалтқыштың қуаты компрессор элементіне ауыр жүкті муфта арқылы беріледі.

Электр жүйесі

X1300, Y1300 және XRS 1500-20 24 вольтты теріс жерге тұйықтағыш электр жүйесімен жабдықталған.

Аспаптар – XC4003

XC4003 басқару тақтасы компрессор қалқасының алдыңғы жағында орналасқан.

Интуитивті Atlas Copco XC4003 контроллері барлық функцияларды саусақ ұшында ыңғайлы етіп басқаруға оңай. Контроллер сонымен қатар қозғалтқыштың ECU операциялық жүйесін және әртүрлі параметрлер бойынша бірқатар қауіпсіздік ескертулерін және өшіруді басқарады (төменде көрсетілген).

XC4003 контроллерінің функционалдығы:

• Негізгі экран

- Ыдыс қысымы

- Жанармай деңгейі

- Жүгіру сағаттары

- RPM

- Ауа ағыны CFM

• Жалпы параметрлер

- DPF стационарлық регенерациясы

- Қозғалтқыштың диагностикасы

- Автоматты іске қосу/жүктеу/тоқтату

- Тілдер

- Өлшем бірліктері

• Өлшемдер

- Отын шығыны

- Қозғалтқыштың салқындату сұйықтығының температурасы

- Компрессор элементінің температурасы

- Ыдыс қысымы

- Қозғалтқыш жүктемесі

- Қозғалтқыш майының қысымы

- DPF күйе жүктемесі

- Отын температурасы

- Батарея кернеуі

- Нормативтік қысым

- Жүктелген/түсіру сағаттары

- Сәтті/сәтсіз бастамалар

- Қызметтік таймерлер (2)

• Операциялық басқару элементтері

- Алдын ала орнатылған ағын немесе жұмыс қысымы

• Қызмет

- Деректер тренді

- Жобаның сақтық көшірмесі

• Дабыл

- Белсенді дабылдар

- Оқиғалар журналының тарихы

- Дабыл журналының тарихы

Қауіпсіздік құрылғылары

Компрессор стандартты түрде компрессор мен қозғалтқыш үшін қауіпсіздік құрылғыларымен жабдықталған. Құрылғы толығымен өшіріледі:

- Қозғалтқыш майының температурасы тым жоғары көтерілді

- Қозғалтқыш майының қысымының тым төмен төмендеуі

- Сығылған ауаның шығыс температурасы белгіленген диапазоннан шығып кетеді.

- Төмен жанармай деңгейі

Стартер қозғалтқышы сондай-ақ қозғалтқыш жұмыс істеп тұрған кезде немесе шамадан тыс уақыт жұмыс істеуден болатын шамадан тыс жүктемеден қорғалған.

Дене жұмысы

Дизельді қозғалтқышпен жұмыс істейтін жылжымалы ауа компрессоры коррозиядан тамаша қорғауды қамтамасыз ететін ұнтақ бояуы бар мырышпен қапталған болат қалқамен стандартты түрде жеткізіледі.

Кең есіктер барлық компоненттерге толық қызмет көрсетуге мүмкіндік береді.

Өндіріс және қоршаған орта стандарттары

X1300, Y1300 және XRS 1500-20 қатаң ISO 9001 ережелеріне сәйкес және толығымен енгізілген Қоршаған орта

ISO 14001 талаптарына сәйкес келетін басқару жүйесі. Қоршаған ортаға ең аз теріс әсер етуді қамтамасыз етуге назар аударылды.

Берілген құжаттама

Құрылғы келесі құжаттармен және сертификаттармен жеткізіледі:

- Компрессордың қосалқы бөлшектерінің тізімі.

- Компрессорға да, қозғалтқышқа да арналған нұсқаулық.

- Машинаның сынақ сертификаты.

- Кеме куәлігі.

Кепілдік қамту

• Кепілдік туралы ақпаратты өнім көрсетілімінен қараңыз.

• Кеңейтілген кепілдік бағдарламалары қолжетімді; Қосымша ақпарат алу үшін жергілікті сауда өкіліне хабарласыңыз.

* Ескертпе: Өнімдерді үздіксіз жақсартуға байланысты техникалық сипаттамалар алдын ала ескертусіз өзгертілуі мүмкін.
