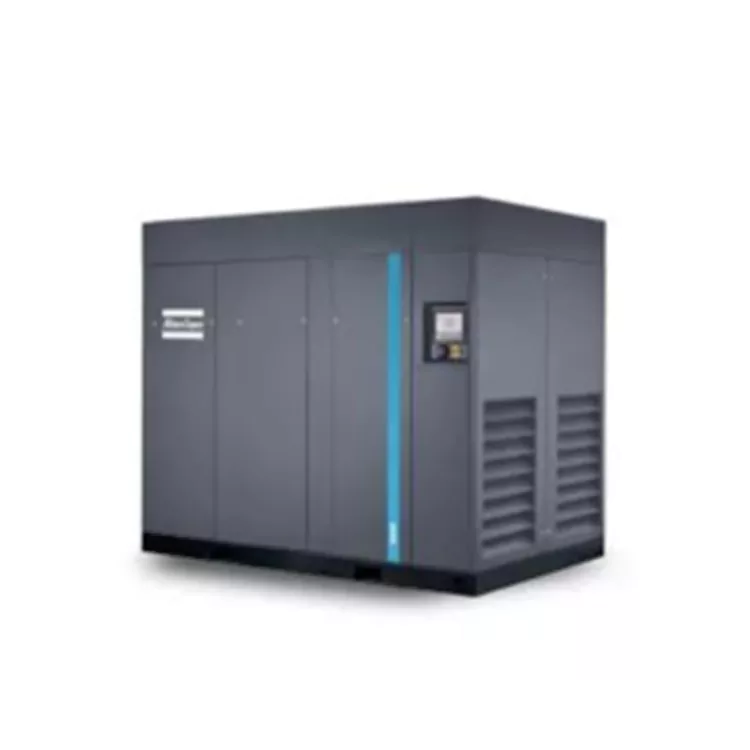

Төмен қысымды майсыз бұрандалы ауа компрессоры

Өнімнің артықшылықтары

Техникалық қызмет көрсетуді қажет етпейтін жетек жүйесі

• Күтімсіз, толығымен жабық, шаң мен қоқыстың кіруіне жол бермейді

• Төмен қысымды майсыз бұрандалы ауа компрессоры қатал орталарға жарамды

• Муфталардың тиімділігін жоғалтпай, жоғары тиімді редуктор

• Стандартты модель үшін ең жоғары жұмыс ортасының температурасы 46˚C, ал жоғары температуралы модель үшін ол 55˚C

Өте тиімді қозғалтқыш

• Мотордың тиімділік класы IE4

• Қорғау класы IP55, оқшаулау класы F, температура көтерілу класы В

• Қозғалмайтын ұшы маймен майланған, техникалық қызмет көрсетпейтін мойынтіректерді қабылдайды

•  Қатты ортада үздіксіз жұмыс істеуге жарамды

Тұрақты май сүзгісі

• Бөлшектердің қызмет ету мерзімін ұзарту үшін майдағы қоспаларды тиімді түрде сүзіңіз

•Май сүзгісі айналма клапанмен жабдықталған

Тәуелсіз супер-үлкен жобаланған май салқындатқышы және кейінгі салқындатқыш

•Ротордың шығысындағы төмен температура майдың ұзақ қызмет ету мерзімін қамтамасыз етеді

• Кірістірілген механикалық бу-су сепараторы конденсат суының 100%-ға жуығын кетіре алады.

•Стрессті жеңілдететін конструкция жылу алмастырғыштағы термиялық соққыны болдырмайды

Elektronikon® сенсорлық экран контроллері

•Қашықтан басқару құралы, дабыл шығысы, техникалық қызмет көрсету және қызмет көрсету жоспарлары және желі диагностикасы барлығы қол жетімді

• Кірістірілген Smartlink қашықтан диагностикасы ауа компрессоры жүйесінің өнімділігін арттырады және энергияны үнемдеуге қол жеткізеді

•Бірнеше компрессорларды диагностикалау (біріктірілген басқаруда 2,4 және 6 бірлік міндетті емес)

• Ауыр ауа соратын сүзгі

•Төмен қысымды майсыз бұрандалы ауа компрессоры дөрекі бөлшектердің шаңын 99,9% жоя алады, бұл компрессор компоненттерінің қорғанысын жақсартады.

• Өте ұзақ қызмет ету мерзімі

Atlas GL 37-75 тамаша тиімділік, тамаша сығылған ауа сапасы, тұрақты газды пайдалану жағдайында төмен энергия тұтыну және тиімділік пен сенімділікті қамтамасыз ететін интеллектуалды сипаттамалармен ерекшеленеді. SMARTLINK ұсынған нақты уақыттағы қашықтан диагностика мен оңтайландыру ұсыныстарын, сондай-ақ өндіріс жүйелеріне біріктіру үшін OPCUA беретін Elektronikon» сенсорлық контроллері қабылданды.

Atlas GL 37-75 техникалық параметрлері

Atlas GL 37-75 спецификация өлшемдері

Негізгі параметрлер

Құрылғының өнімділік параметрлері ISO1217, С және 2009 қосымшасына сәйкес өлшенеді.

Жұмыс станциясының дыбыс қысымының деңгейі сынағы: LpWSA (20 мкПа реф.) дБ(А)(қате: 3дБ(А))

Шу деңгейі ISO2151 және ISO9614 стандарттарына сәйкес өлшенеді

FAD келесі жұмыс қысымдарында өлшенеді: 5,5 бар үлгісі үшін 5 бар

Анықтамалық жұмыс шарттары: абсолютті қабылдау қысымы: 1 бар

Ауа қабылдау температурасы: 20°C

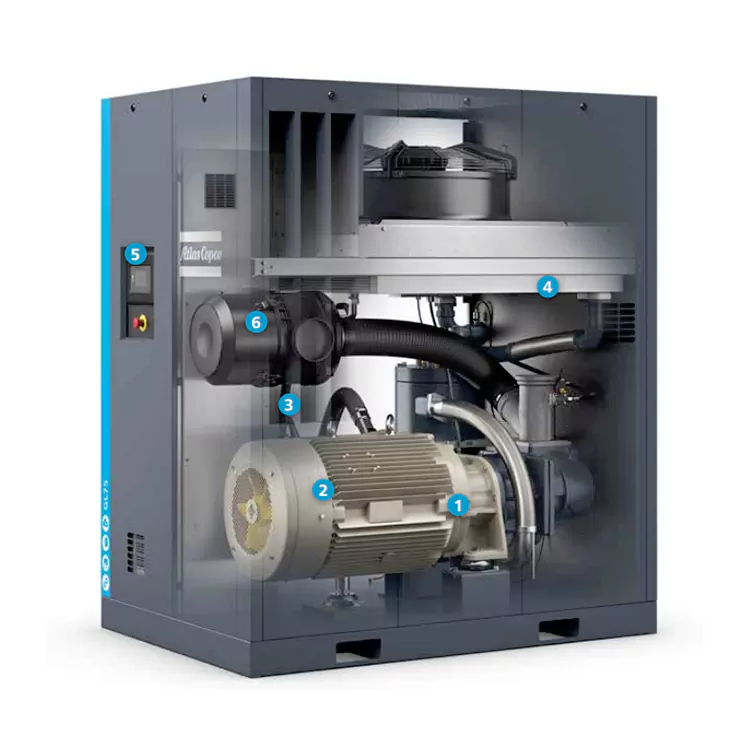

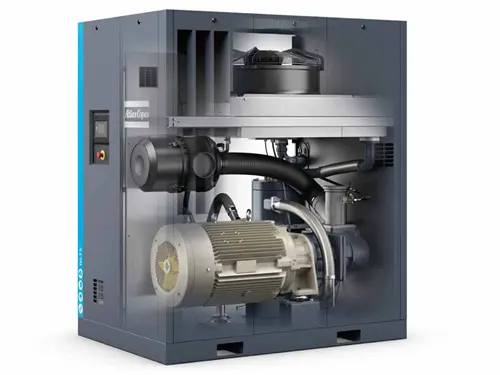

Atlas GL 37-75 ауа компрессорының негізгі құрылымы

1. Негізгі блок бөлімі: Оған ауа қабылдау, қысу және шығару үшін қолданылатын қабылдау клапаны, шығару клапаны, беріліс жүйесі және т.б. кіреді.

2. Көмекші жүйелер: оның ішінде майлау майы жүйесі, салқындатқыш су жүйесі, электрлік басқару жүйесі және т.б., ауа компрессорының қалыпты жұмысын қамтамасыз ету үшін қолданылады.

Atlas GL 37-75 ауа компрессорының жұмыс процесі

1. Іске қосу кезеңі: Қуат түймесі басылған кезде электрондық басқару жүйесі майлау жүйесі мен ауа компрессорының салқындату суы жүйесін автоматты түрде іске қосады. Бұл кезде қабылдау клапаны ашылады және ауа негізгі блоктың ішкі бөлігіне кіреді.

2. Сығымдау кезеңі: бұрандалы ротордың айналуы кезінде негізгі блоктың ішіндегі ауа қысу күшіне ұшырайды және қысым бірте-бірте артады. Бұл кезде сығылған газдың кері ағып кетуіне жол бермеу үшін шығатын клапан жабылады.

3. Шығару кезеңі: орнатылған қысым мәніне жеткенде, электрондық басқару жүйесі қысылған газды шығару үшін шығару клапанын автоматты түрде іске қосады. Бұл уақытта қабылдау клапаны жабылады және төмен қысымды майсыз бұрандалы ауа компрессоры келесі іске қосуды күту күйіне өтеді.

4. Өшіру кезеңі: Ауа компрессорының жұмысын тоқтату қажет болғанда, өшіру түймесін басыңыз. Электрондық басқару жүйесі майлау жүйесі мен салқындатқыш су жүйесін өшіріп, қабылдау клапаны мен шығару клапанын бірте-бірте жабады. Соңында ауа компрессоры толығымен жұмысын тоқтатты.

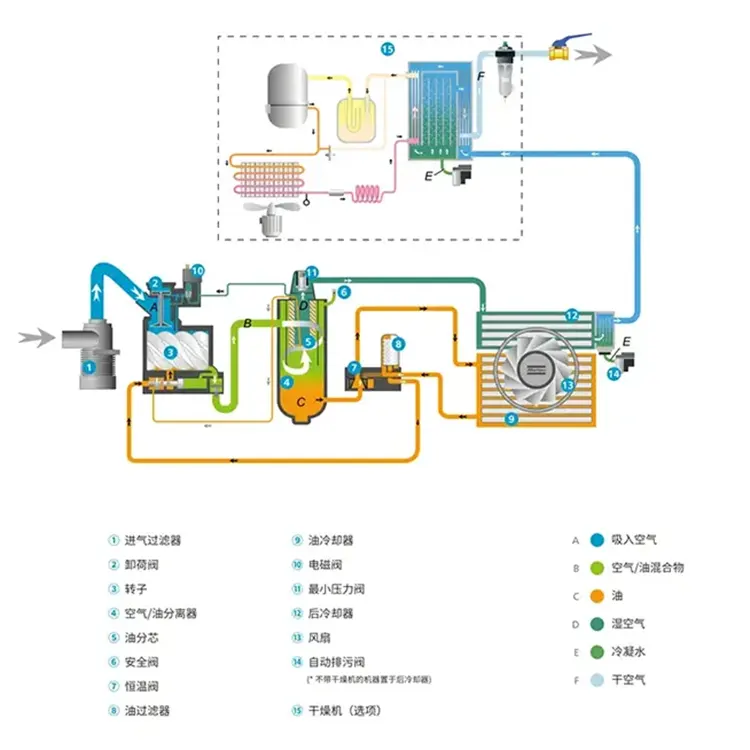

Atlas GL 37-75 ауа компрессорының жұмыс схемасы
