IP кіруден қорғау (Халықаралық қорғау рейтингі деп те аталады) дегенді білдіреді. Бұл халықаралық стандарт (IEC 60529 / GB/T 4208), ол электр жабдығы қоршауының келесілерден қорғайтын қорғаныс деңгейін анықтайды:
· Қатты заттар (шаң, құралдар, саусақтар, т.б.)
· Сұйықтар (су, ылғал, т.б.)
IP рейтингі екі саннан тұрады: IP _ _
|
Позиция |
Мағынасы |
Ауқым |
|
Бірінші сан |
Шаңнан қорғау (Қатты заттарды қорғау) |
0 – 6 |
|
Екінші сан |
Суды қорғау (сұйықтықты қорғау) |
0 – 8 |
Ескертпе: Жоғары сандар = жақсы қорғаныс. IP6X толығымен шаң өткізбейтін дегенді білдіреді; IPX8 үздіксіз суға батырудан қорғауды білдіреді.
|
IP коды |
Қорғаныс деңгейі |
Сипаттама |
|
IP0X |
Қорғаныс жоқ |
Қатты заттардан арнайы қорғаныс жоқ |
|
IP1X |
≥50мм |
Үлкен қатты заттардың (мысалы, қол) кіруіне жол бермейді |
|
IP2X |
≥12мм |
Саусақтардың ішкі бөліктерге тиюіне жол бермейді |
|
IP3X |
≥2,5 мм |
Құралдардың, сымдардың және ұсақ заттардың кіруіне жол бермейді |
|
IP4X |
≥1,0мм |
Жәндіктер мен ұсақ қоқыстардың енуіне жол бермейді |
|
IP5X |
Шаңнан қорғалған |
Шаң кіруі мүмкін, бірақ қалыпты жұмысқа әсер ететін мөлшерде емес |
|
IP6X |
Шаң өткізбейтін |
Шаңның түсуін толығымен болдырмайды |
|
IP коды |
Қорғаныс деңгейі |
Сипаттама |
|
IPX0 |
Қорғаныс жоқ |
Судан қорғаныс жоқ |
|
IPX1 |
Тік тамшылау |
Судың тігінен тамшысын болдырмайды |
|
IPX2 |
15° Тамшылау |
15° бұрышта судың тамшысын болдырмайды |
|
IPX3 |
Бүрку (60°) |
60° бұрышқа дейін судың шашырауын болдырмайды |
|
IPX4 |
Шашырату |
Судың кез келген жағынан шашырауын болдырмайды |
|
IPX5 |
Су ағыны |
Кез келген бағытта төмен қысымды су ағындарын болдырмайды |
|
IPX6 |
Күшті су ағыны |
Қуатты су ағындарының алдын алады |
|
IPX7 |
Батыру |
Шектеулі уақыт ішінде суға (1 м дейін) батыруға болады |
|
IPX8 |
Үздіксіз батыру |
Белгіленген жағдайларда үздіксіз су астында қалуы мүмкін |
|
IPX9K |
Жоғары қысымды/ыстық су |
Жоғары қысымды ыстық сумен жууға төзімді (100бар, 80°C) |
|
IP рейтингі |
Қолданба |
Әдеттегі пайдалану жағдайы |
|
IP23 |
Ішкі, құрғақ орталар |
Жеңіл өнеркәсіптік пайдалану, кеңсе ортасы |
|
IP44 |
Ішкі электр шкафтары |
Басқару панельдері, ішкі компрессорлар |
|
IP54 |
Ішкі/сыртқы жалпы пайдалану |
Стандартты ауа компрессорлары үшін жиі кездеседі |
|
IP55 |
Сыртқы, қатал орта |
Өнеркәсіптік компрессорлар үшін кең таралған |
|
IP65 |
Шаң өткізбейтін + су ағынына төзімді |
Сыртқы, құрылыс алаңдары, тау-кен |
|
IP66 |
Шаң өткізбейтін + күшті су ағыны |
Ауыр жүкті сыртқы қолданбалар |
|
IP67 |
Шаң өткізбейтін + қысқа мерзімді суға батыру |
Суға төзімділікті қажет ететін арнайы қолданбалар |
|
IP68 |
Шаң өткізбейтін + үздіксіз батыру |
Суға бататын немесе экстремалды орталар |
|
IP69K |
Жоғары қысымды ыстық сумен жуу |
Азық-түлік және сусындар, фармацевтика, кір жуу орындары |

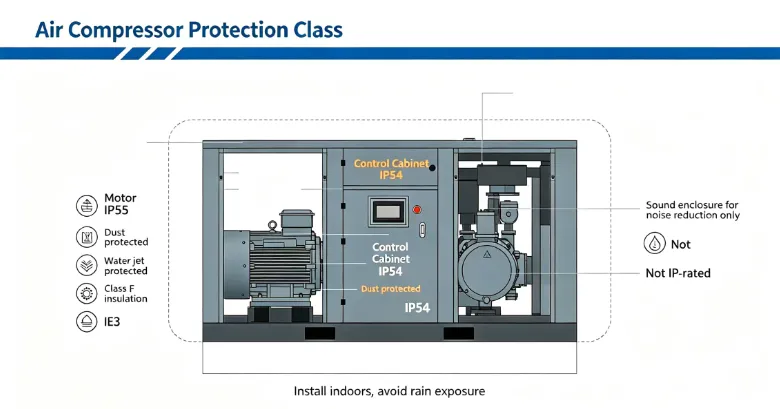

Өнеркәсіптік ауа компрессорлары үшін ең көп таралған: IP54, IP55, IP65
|
Параметр |
Мағынасы |
|
IP55 |
Бірінші сан 5 = Шаңнан қорғалған (шаң кіруі мүмкін, бірақ жұмысқа әсер етпейді) |
|
|
Екінші сан 5 = Кез келген бағыттағы су ағындарынан қорғалған |
|
Қолданба |
Сыртта пайдалануға, құрылыс алаңдарына және қатал өндірістік орталарға қолайлы |
|
Мысал |
De-nai 280 кВт айнымалы жиілікті ауа компрессорында IP55 қорғанысы бар |
|
Нүкте |
Түсіндіру |
|
IP67/IP68 ≠ Су астында жұмыс істеу |
Бұл рейтингтер құрылғының суға батып, жұмыс істеп тұрған кезде емес, судан шығарылғаннан кейін жұмыс істейтініне кепілдік береді |
|
IP69K ≠ IP67/IP68 |
IP69K жоғары қысыммен жуудан қорғайды, бірақ үздіксіз суға батыруға жарамайды |
|
IP69K қолданбалары |
Жабдықтар жиі жуылатын тамақ зауыттары, көлік жуу орындары, сыра қайнату зауыттары |
|
Сынақ стандарты |
GB/T 4208-2017 (Қытай) / IEC 60529 (Халықаралық) |
|
IK рейтингі |
IP-ден бөлек; механикалық әсерден қорғауды өлшейді (мысалы, IK08, IK10) |
IP Rating (Ingress Protection Rating) – ауа компрессорының корпусының шаң мен судың түсуінен қамтамасыз ететін қорғаныс деңгейін көрсететін халықаралық стандарт.
IP коды екі саннан тұрады:
- Бірінші сан (0-6): шаңнан қорғау деңгейі
- Екінші сан (0-8): Суды қорғау деңгейі
Мысалы:
• IP55 = Шаңнан қорғалған + Су ағындарынан қорғалған
• IP65 = Шаң өткізбейтін + Су ағындарынан қорғалған
• IP69K = Шаң өткізбейтін + Жоғары қысымды ыстық сумен жуудан қорғалған
Көпшілігіөнеркәсіптік ауа компрессорларыIP54 немесе IP55 рейтингі бар, сыртқы және қатал өндірістік орталарға жарамды.Қосымша ақпарат алу үшін бізге хабарласуға қош келдіңіз!
