Салқындатылған ауа кептіргіш

Сипаттама: Atlas Copco F6-400 тоңазытқыш кептіргіш

Atlas Copco F-типті тоңазытқыш ауа кептіргішінде ауа/ауа, ауа/хладагент және су сепараторларын біріктіретін үшеуі бір жылу алмастырғыш қолданылады. Бұл салқындағаннан кейін бөлінген сұйық суды тиімді түрде жояды және сығылған ауаны алдын ала суытып, жылу алмасу тиімділігін арттырады.

Құрғақ сығылған ауа не үшін қажет?

Сығылған ауа көптеген өнеркәсіптік салаларға қызмет етеді. Ол барлық жерде, әр сәтте таза және құрғақ болуы керек. Шикі сығылған ауаның қатты, сұйық және газ тәрізді қоспалары болады. Бұл заттар ауа жүйесіне және дайын өнімдерге зиян келтіруі мүмкін. Ылғал тазартылмаған ауаның негізгі бөлігі болып табылады. Бұл құбырдың тоты, пневматикалық құралдардың ерте тозуы және өнімнің бұзылуы сияқты мәселелерді тудыруы мүмкін.

1. Ылғалдылық қауіптерінен сақтану

Айналамыздағы ауа қысылғанда ондағы су буы мен бөлшектердің концентрациясы күрт артады. Мысалы, үй ішіндегі ауа 7бар (e)/100 psig дейін қысылып, будың құрамын немесе ылғалдылығын шамамен 8 есе арттырады, содан кейін сұйық суды қалыптастыру үшін салқындатылады. Судың мөлшері нақты қолданбаға байланысты. Сығылған ауаның құрамында судың үш түрі болуы мүмкін: сұйық су, су тұман (тұман) және бу (газ). Сондықтан қысылған ауадан ылғалды тиімді жою өте маңызды.

2. Ауадағы ылғал себеп болуы мүмкін

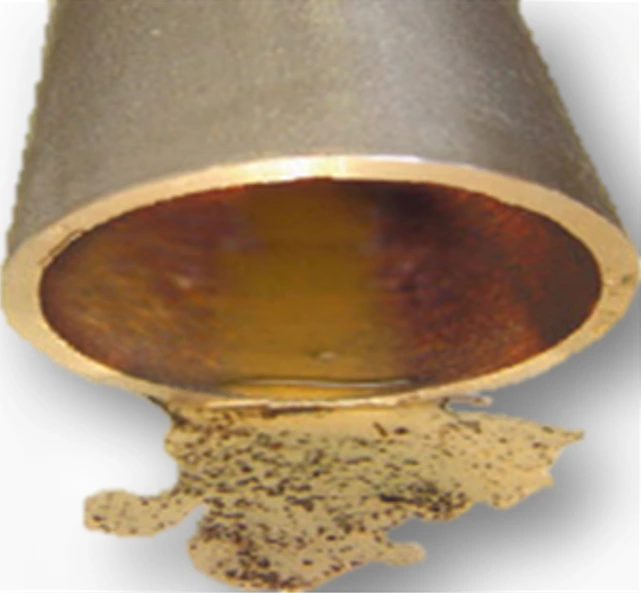

− Қысылған ауа құбырларының коррозиясы.

− Пневматикалық жабдықтың зақымдануы және дұрыс жұмыс істемеуі.

− Қысылған ауаның ағып кетуіне әкелетін құбырлардың коррозиясы.

- Төмен жабын сапасы электростатикалық бүрку процесінің нашарлауына әкеледі.

- соңғы өнім сапасының төмендеуі.

3. Тоңазытқыш кептіргіштердің сусыздандыру принципі

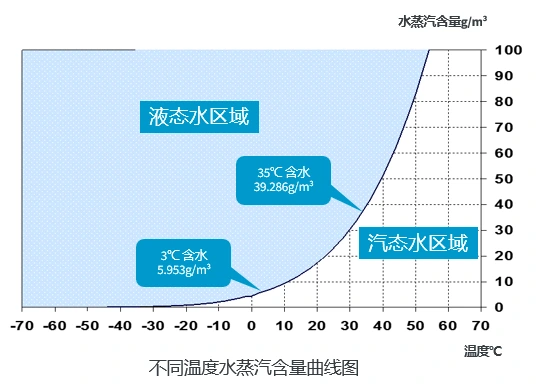

Суретте ауаның әртүрлі температурада әртүрлі мөлшердегі су буының ұстайтыны көрсетілген. Ауа салқындап, оның су буының деңгейі де төмендейді. Қисықта қаныққан су буының деңгейін белгілейтін нүктелер бар. Осы нүктелердің әрқайсысының температурасы шық нүктесі болып табылады. Төменгі шық нүктесі қысылған ауадағы су буының аз болуын білдіреді. Салқындатылған ауа кептіргіштері осы физикалық ережені пайдаланады. Олар қысылған ауаның жылуды салқындатқышпен алмасуына мүмкіндік береді. Бұл әрекет сығылған ауа температурасын төмендетеді. Салқындатылған ауаның су буы сұйық суға айналады. Бұл сұйықтық жүйеден ағызылады. Мысалы, 35℃ температурада сығылған ауаның қаныққан су буының мөлшері 39,286 г/м³ құрайды. Салқындатқыш агентпен жылу алмасу және 3℃ дейін салқындатудан кейін қаныққан су буының мөлшері 5,953 г/м³ құрайды. 33,333 г/м³ айырмашылық мұздатқыш кептіргішпен салқындату және сусыздандырудан кейін алынған судың мөлшерін көрсетеді. Яғни, сығылған ауа мұздатылған кептіргіштен өткеннен кейін ылғалдың шамамен 85% жойылады, бұл сығылған ауаны кептіру өндіріс процесінің талаптарына сай болуын қамтамасыз етеді.

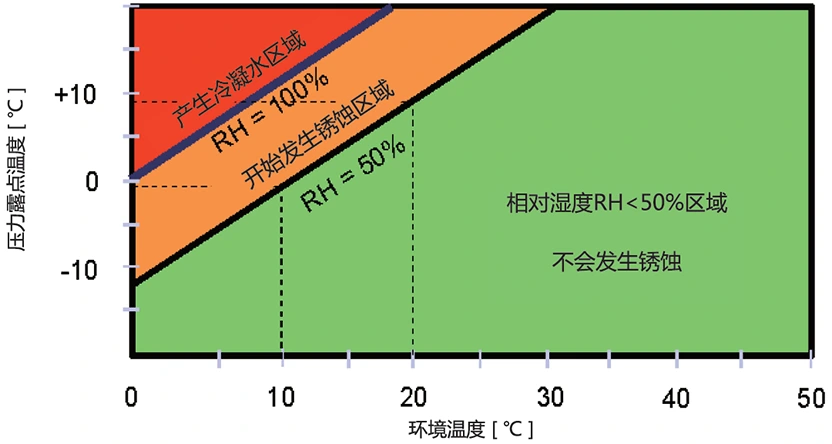

Әрі қарай талдау қысылған ауаны салқындату тек су буын сұйық суға айналдыратынын көрсетеді. Содан кейін ол бұл сұйық суды сығылған ауадан бөледі. Нашар дренаж сұйық судың сығылған ауамен төменгі құбырларға қайта ағуына мүмкіндік береді. Қалаған суды бөлу нәтижесіне бұл жолмен қол жеткізілмейді. Конденсацияланған сығылған ауаның салыстырмалы ылғалдылығы 100%. Бұл ылғалдылықты төмендету үшін ауа температурасы көтерілуі керек. Температураны арттырмайынша, сығылған ауадағы су буы әлі де құбырлар мен ауамен жұмыс істейтін құралдарды жейді. Қысылған ауаның салыстырмалы ылғалдылығы қыздырылған кезде төмендейді. Салқындатылған, конденсацияланған және сусыздандырылған сығылған ауа температураны көтеруді қажет етеді. Бұл ылғалдылықты 50% -дан төмен түсіреді.

Atlas Copco F типті тоңазытқыш ауа кептіргішінде ауа/ауа, ауа/хладагент және су сепараторларын біріктіретін үшеуі бір жылу алмастырғыш жұмыс істейді. Бұл салқындағаннан кейін бөлінген сұйық суды тиімді түрде жояды және сығылған ауаны алдын ала суытып, жылу алмасу тиімділігін арттырады. Бір мезгілде ол сусыздандырылған сығылған ауаны кіріс температурасынан 10°С төмен температураға дейін қыздырады, өңдеуден кейін сығылған ауаның салыстырмалы ылғалдылығын 50% төмен қамтамасыз етеді, коррозияны болдырмайды және салқындатылған ауа кептіргішінің шынайы сусыздандыру әсеріне қол жеткізеді.

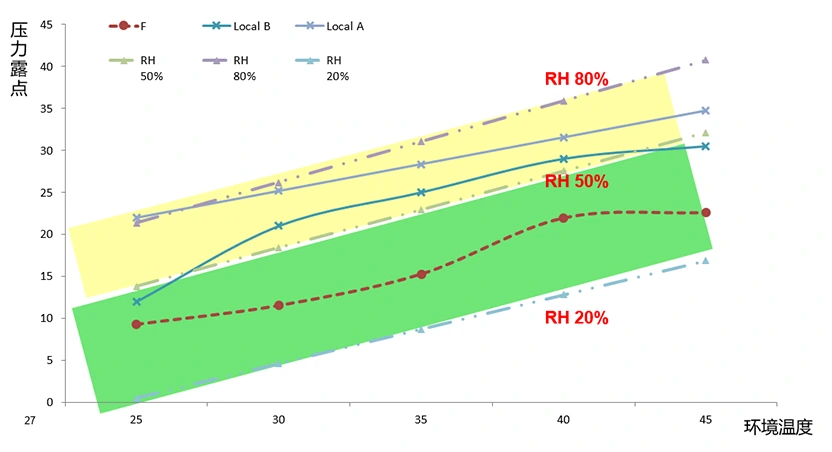

Төмендегі өлшенген деректерде көрсетілгендей, сығылған ауаның кіріс қысымы 7 Бар, кіріс температурасы 35 ° C, қысымның шық нүктесі 7 ° C және соңғы шығару температурасы 25 ° C болса, ауаның салыстырмалы ылғалдылығы 30% құрайды, бұл құбырлар мен ауаны пайдаланатын жабдықтың коррозиясын тиімді болдырмайды.

F6-400 (F6, F11, F25, F35, F55, F75, F95, F120, F140, F180, F230, F285, F335 және F400)

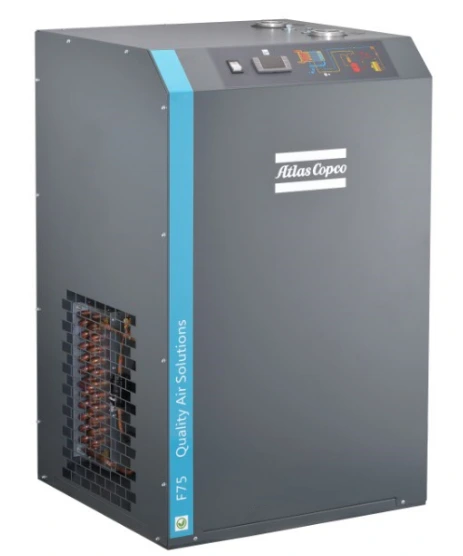

Стандартты жеткізу көлемі: F6-400 - ауамен салқындатылатын салқындатылған қысылған ауа кептіргіш. Кептіргіш құрылғыға барлық ішкі құбырлар, фитингтер және электр жүйелері кіреді. Ол тікелей жетекті, өнімділігі жоғары тоңазытқыш компрессорды, толығымен жабық ауамен салқындатылатын қозғалтқышты және майлау, салқындату және кондиционерлеу жүйелерін қамтиды.

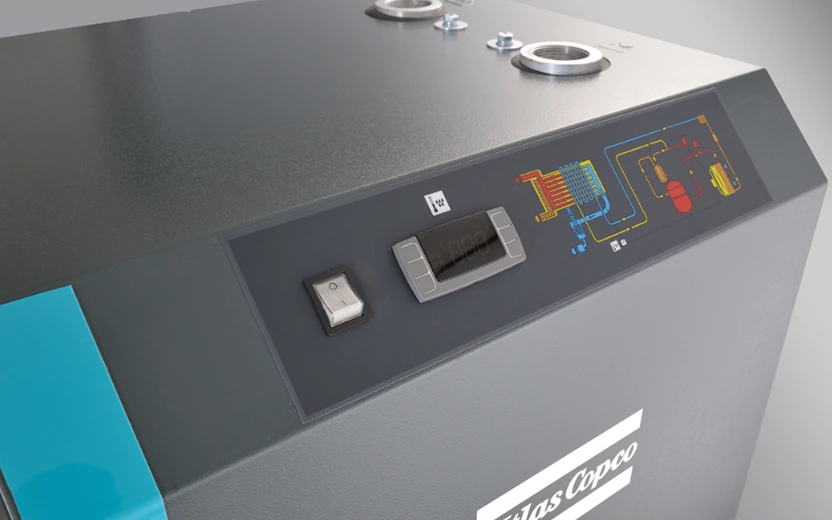

Кептіргіш дыбыс өткізбейтін қорапта орналасқан. Алдыңғы панельде іске қосу/тоқтату түймесі және шық нүктесінің дисплейі бар компьютердің басқару модулі бар.

Төтенше жұмыс жағдайларына арналған

F6-400 ең төтенше жағдайларда үздіксіз жұмыс істеуге арналған. Барлық айналатын бөліктер толығымен қоршалған, ластануды болдырмайды және ұзақ мерзімді, сенімді жұмысты қамтамасыз етеді. Кептіргіштің салқындату жүйесі 45°C/113°F дейінгі қоршаған орта температурасында жақсы жұмыс істеу үшін арнайы жасалған.

Құрамдас сипаттамасы:

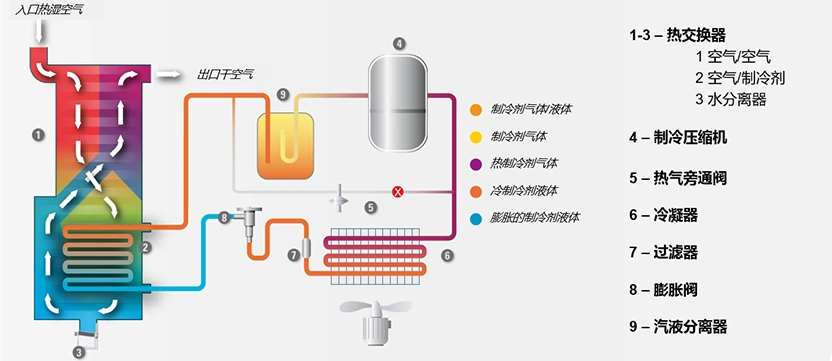

Atlas Copco тоңазытқыш кептіргішінің схемалық диаграммасы
