VSD майсыз сумен майланған ауа компрессоры

AQ15-55  VSD

Қуатты майсыз сығылған ауа

Таза, майсыз сығылған ауа ауа сапасында ымыра жоқ дегенді білдіреді. Суды майлау технологиясының сарапшысы ретінде Atlas Copco соңғы онжылдықтарда 100% майсыз сығылған ауаны қамтамасыз ететін майсыз компрессорлардың кең ауқымын ұсынды. AQ компрессорлары ISO 8573-1 CLASSO майсыз сертификатталған және майсыз ауа қажеттіліктерін қанағаттандыра отырып, тамаша энергия тиімділігіне қол жеткізеді.

Нөлдік ластану қаупі

Фармацевтика, тамақ және сусындар, дәлме-дәл электроника немесе басқа да талап етілетін салаларда ауа сапасы соңғы өнімдер мен өндіріс процестері үшін өте маңызды. Atlas Copco AQ VSD майсыз сумен майланатын ауа компрессоры майдың ластануының барлық ықтимал қауіптерін жояды.

төмен энергия шығындары

Энергия шығындары компрессордың қызмет ету циклі шығындарының (LCC) 70%-ын құрайды және олардың маңыздылығы айқын. Тиімді сығылған ауа шешімдері әртүрлі процестер үшін қысымды, ағынды және ауаны өңдеу жабдығын оңтайландырады.Atlas Copco AQ компрессорлары электр қуатына ақы төлеуді азайту үшін тамаша барлығы бір шешімді ұсынады.

Танымал тәжірибе

Atlas Copco өзінің мол тәжірибесі мен үздіксіз технологиялық инновацияларының арқасында алпыс жылдан астам уақыт бойы майсыз сығылған ауа технологиясы бойынша көшбасшы болып келеді. Оның AQ сериялы компрессорлары әрқашан өндірістік қолданбаларды қорғау үшін тамаша майсыз сығылған ауаны қамтамасыз етуге арналған.

AQ  15-55  VSD

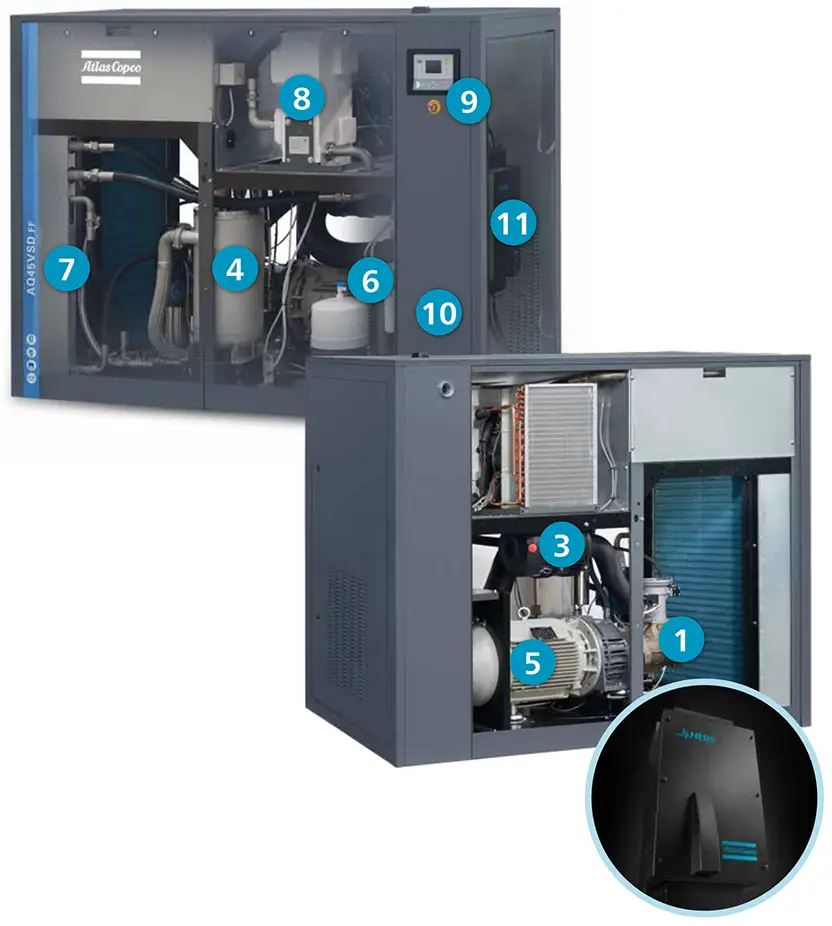

Сіздің қажеттіліктеріңізді қанағаттандыру үшін тапқыр

Atlas Copco-да біз сіздің күткеніңізге сәйкес келетін немесе одан асатын сығылған ауа шешімдерін ұсынуға міндеттенеміз. Біріктірілген VSD майсыз сумен майланатын ауа компрессоры майсыз компрессорларды жобалау және өндіру бойынша Atlas Copco компаниясының ондаған жылдық тәжірибесін мұра етеді.

① Сумен майланған ротор

Жоғары энергия тиімділігі үшін изотермиялық қысу (ротордың шығыс температурасы өте төмен).

● Шынайы сумен майланған ротор

● Сумен майланған подшипниктер

● Жұмыс қысымы 13 барға дейін

② Су сүзгісі

Таза судың үздіксіз берілуін қамтамасыз етіңіз

● 10 микрон сүзу мүмкіндігі өмірлік цикл бойы сақталады

③ Ауыр ауа сүзгісі

●3 микронға дейінгі шаң бөлшектерін 99,9% кетіру, компрессордың құрамдас бөліктерін тиісті түрде қорғау

● Дифференциалды қысым көрсеткіші қысымның төмендеуін азайту үшін профилактикалық қызмет көрсетуге мүмкіндік береді

④ Су бөлгіш

● Тот баспайтын болаттан жасалған су сепараторы, бөлуге қол жеткізу үшін орталықтан тепкіш күш пен ауырлық күшін пайдаланады

● Су деңгейін дәл реттеуге қол жеткізу үшін 3 сенсорды қамтиды

⑤ Тиімді жетек қозғалтқышы

●IP55 жетек қозғалтқышы, дәл туралауды қамтамасыз ету үшін фланецті орнату

● Тамаша энергия тиімділігіне қол жеткізу үшін тікелей жетекпен біріктірілген

⑥Кері осмос жүйесі

Кіріктірілген кері осмос жүйесі үздіксіз тұрақты жұмыс үшін сенімді жоғары сапалы суды қамтамасыз етеді

⑦ Желдеткіш және су салқындатқыш

● Барлық серияларда ауамен салқындатылатын немесе сумен салқындатылатын үлгілер бар

● Кірістірілген салқындатқыштың арқасында орнату мен еден кеңістігін үнемдейді

● Сумен салқындатылған компрессор кептіргішке кіретін ауа температурасын 55 ° C (131 °F) төмен ұстайды.

⑧ Тиімді кіріктірілген кептіргіш

● Өте жақсы ауа сапасы

● Дәстүрлі кептіргіштермен салыстырғанда 50% төмен қуат тұтыну

●Озон қабатының нөлдік бұзылуы

⑨Электроника°   Түсті экранды интеллектуалды контроллер

● Жетілдірілген Elektronikon° түрлі-түсті дисплей интеллектуалды контроллері (қашықтан) процесті басқару жүйелеріне біріктіруге арналған.

⑪Дыбыс өткізбейтін қақпақ

●Акустикалық қоршау дизайны оны көптеген орнату орталары үшін қолайлы етеді, бұл бөлек компрессорлық бөлменің қажеттілігін болдырмайды.

⑫Инновациялық Neos инверторы

●IP5x қорғаныс деңгейі

●VSD майсыз сумен майланған ауа компрессоры қатал жағдайларда ақаусыз жұмыс істеуге арналған берік алюминий корпусымен ерекшеленеді.

● Аз бөлшектер: ықшам және пайдалану оңай

Жетілген технология

AQ сериялы компрессордың өзегі – бірегей су бүрку қос бұрандалы роторы, изотермиялық қысуға жақын тиімді жұмыс. Ультра жоғары беріктігі бар полимерлі композиттік ротор, оңтайландырылған ротор профилі және сумен майланған мойынтіректер ротордың маймен ластанбауын және таза майсыз сығылған ауаны шығаруын қамтамасыз етеді.

Қос бұрандалы ротор

Тиімді қысу үшін оңтайландырылған профильдері бар жоғары сапалы ультра жоғары беріктігі бар полимерлі композиттік роторлар. Коррозияға қарсы және жоғары тиімді шикізат пен шынайы су бүріккіш майлау қызмет ету мерзімін ұзартады.

Ротор корпусы

VSD майсыз сумен майланған ауа компрессоры беріктігі мен ұзақ мерзімділігі үшін коррозияға төзімді корпусы бар алюминий қоладан жасалған.

Подшипник

Гидродинамикалық мойынтіректің ішінде физикалық байланыс жоқ, тек су пленкасы арқылы сырғып кетеді, ұзақ қызмет ету мерзімін қамтамасыз ету үшін маймен майланбайды.

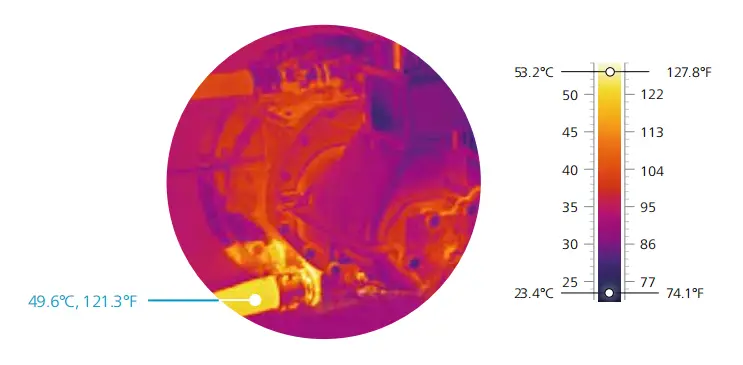

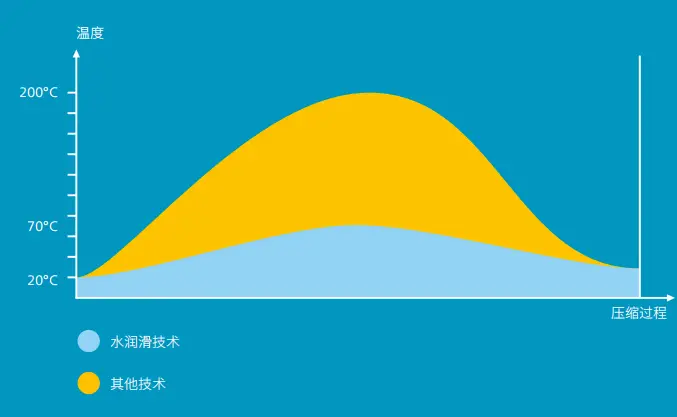

Суды майлаудың компрессиялық тиімділігі

Судың тамаша салқындату қуаты бар және жылуды көзден тиімді түрде жояды. Жылу өндіруден туындаған энергия қалдықтары жойылады және бір киловатт энергия үшін көбірек сығылған ауа өндірілуі мүмкін. Салқындатқыш сығылған ауа компоненттердегі жылу кернеуін азайтады, осылайша қызмет ету мерзімін ұзартады.

Сумен майланған тамаша ротор

· Шығарылатын газ көлемін ұлғайту

· Бірлік энергияны тұтынуды азайту

·Изотермиялық қысуға жақын

· 7, 10 және 13 бар қысым көрсеткіштері.

· Судың тиімді салқындату сыйымдылығы дәл дизайнмен үйлескенде AQ-ның жоғары энергия тиімділігін қамтамасыз етеді.

VSD: энергия шығындарын азайту

Компрессордың энергияны тұтынуы бүкіл өмірлік цикл құнының 70%-дан астамын құрайды, ал сығылған ауа өндірісі зауыттың жалпы электр қуатының 40%-дан астамын тұтынады. Энергияны тұтынуды азайту үшін Atlas Copco VSD майсыз сумен майланған ауа компрессорын әзірледі. VSD технологиясы энергияны көп үнемдеп қана қоймайды, сонымен қатар оның болашақтағы технологиясына үздіксіз инвестиция жасайды. Atlas Copco айнымалылардың кең ауқымын ұсынады нарықтағы жылдамдықты жетек (VSD) ауа компрессорлары.

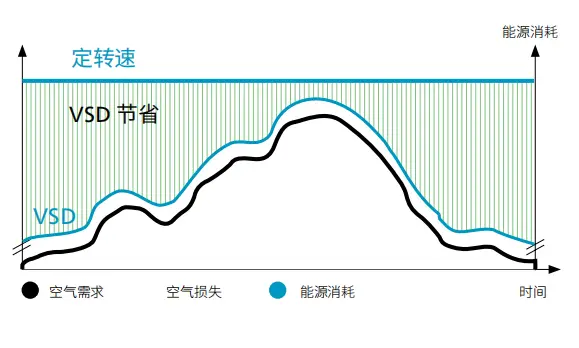

VSD: Энергияны тұтыну газ сұранысына байланысты өзгереді

● Газ сұранысының күрт өзгеруімен өндірістік процестерде 35% орташа энергия үнемдеу

Elektronikon° түсті экран контроллері қозғалтқыш жылдамдығын және инверторды басқарады

● Бос және бос қалдықтар жоқ

● Арнайы дизайн VSD қозғалтқышы, толық қысымда іске қосу/тоқтату, түсіру қалдықтары жоқ

● Ең жоғары бастапқы токты жою

● Төмен жұмыс қысымы жүйенің ағып кетуін азайтады

● EMC электромагниттік үйлесімділігі стандарттарға сәйкес (2004/108/EG)

Тұрақты жылдамдық: реттелмейтін энергия шығыны

Дәстүрлі тұрақты жылдамдықты компрессорлардың тек бір жылдамдығы бар және 100% ашық. Бұл сұраныс төмен болған кезде энергияның айтарлықтай ысырап болуына әкеледі.

35% дейін энергия үнемдеу

Atlas Copco компаниясының AQ VSD технологиясы тұтынушылардың газды пайдалану өзгерістерін қадағалайды және нақты уақыт режимінде компрессор жылдамдығын реттейді, бұл орташа энергияны 35 пайызға дейін үнемдеуге және жалпы өмірлік цикл құнын шамамен 22 пайызға үнемдеуге қол жеткізеді.

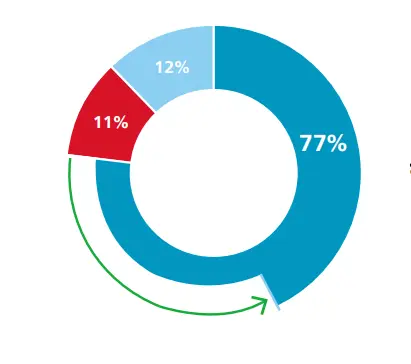

Компрессордың қызмет ету циклінің жалпы құны

● Энергияны тұтыну құны

● VSD-ден қуат үнемдеу

● Жабдықты сатып алу құны

● Техникалық қызмет көрсету шығындары
