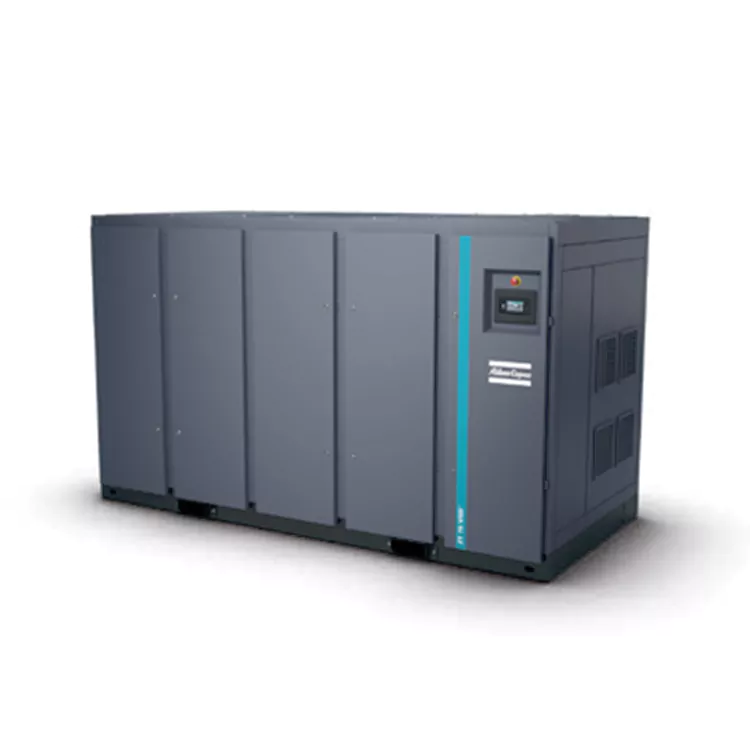

DECHUAN компаниясының 55-900 кВ төмен энергиясы бар, майсыз бұрандалы компрессорлық қондырғыларды көтерме саудасы сіздің зауыттың көміртекті азайту жөніндегі қатаң мақсаттарына жету және операциялық коммуналдық шығындарды азайту үшін. Бұл жүйе стандартты бекітілген жылдамдық опцияларымен салыстырғанда жабдықтың өмірлік циклінің жалпы шығындарын орта есеппен 22%-ға азайту үшін озық айнымалы жиілікті жетек (VSD) технологиясын біріктіреді.
Төменгі операциялық үстеме шығындарды көздейтін өндірістік операциялар үшін Қытайдың 55-900 кВ қуаттылығы аз энергиясы бар майсыз бұрандалы компрессорлар зауытынан сатып алу практикалық бизнес таңдау болып табылады. DECHUAN компаниясының энергияға оңтайландырылған компрессоры нақты уақыт режимінде пневматикалық құралды тұтынуды қадағалайды, өндірістің аз уақытында электр қуатының қалдықтарын азайту үшін қозғалтқыш жылдамдығын автоматты түрде реттейді.
Ауа компрессорының қызмет ету мерзімінің жалпы құнының 80%-дан астамы электр энергиясын тұтынуға түседі. Қарбалас жұмыс істейтін зауыттарда сығылған ауа жүйелері көбінесе нысанның жалпы қуатының 40%-дан астамын тартады. Қуаты 55-900 кВт төмен энергиясы бар майсыз бұрандалы компрессор мақсатты инженерия арқылы бұл шығынды азайтады:
• Автоматтандырылған VSD бақылауы: қозғалтқышты тұрақты түрде толық жылдамдықпен іске қосудың және артық ауаны шығарудың орнына, біздің айнымалы жиілікті жетек жүйеміз нақты уақыттағы ауа шығынын сәйкестендіру үшін қозғалтқыш жылдамдығын автоматты түрде өзгертеді.
• Жүйенің жұмыс қысымының төмендеуі: желідегі жоғары тұрақты қысымды 0,10 бар шегінде ұстап тұру арқылы компрессор желіге шамадан тыс қысым жасау қажеттілігін болдыртпай, уақыт өте келе қуаттың үлкен көлемін үнемдейді.
• Төмен қуатты түсіру циклдары: Зауыттық ауаның сұранысы толығымен тоқтаған кезде, қозғалтқыш жоғары бос режимде жұмыс істемей, жылдамдықты бірден төмендетеді, бұл қажетсіз қуат төгілуін азайтады.
• Энергия тиімділігі рейтингі: қос көміртекті энергияны үнемдеудің жаһандық стандарттарына сәйкес
• Мотор жылдамдығы: 30%-дан 100%-ға дейін реттелетін ағын диапазоны бар ауыспалы жылдамдықты жетек
• Көлемдік ығысу: 4,2 - 148,5 м³/мин жауап беретін шығыс
• Қуат тарту диапазоны: 55 кВт пен 900 кВт масштабталатын платформалар
| Үлгі | Максималды шығару қысымы (бар) | Трафик FAD(л/с) | Трафик FAD(м³/мин) | Орнатылған қуат (кВт) | Шу деңгейі(дБ(А)) | Салмағы-Стандарт(кг) | Салмағы-толық өнімділік(кг) | Өлшем L(мм) | Өлшем Вт(мм) | Өлшем H(мм) |
|---|---|---|---|---|---|---|---|---|---|---|
| ZR 55 -7,5STD | 7.5 | 169.7 | 10.2 | 55 | 72 | 2245 | 2685 | 2230 | 1660 | 2000 |
| ZR 55 -8,6STD | 8.6 | 156.6 | 9.4 | 55 | 72 | 2245 | 2685 | 2230 | 1660 | 2000 |
| ZR 55 -10STD | 10 | 140.9 | 8.5 | 55 | 72 | 2245 | 2685 | 2230 | 1660 | 2000 |
| ZR 75 -7,5STD | 7.5 | 224.7 | 13.5 | 75 | 72 | 2385 | 2825 | 2230 | 1660 | 2000 |
| ZR 75 -8,6STD | 8.6 | 214.9 | 12.9 | 75 | 72 | 2385 | 2825 | 2230 | 1660 | 2000 |
| ZR 75 -10STD | 10 | 205.0 | 12.3 | 75 | 72 | 2385 | 2825 | 2230 | 1660 | 2000 |
| ZR 90 -7,5STD | 7.5 | 267.2 | 16.0 | 90 | 72 | 2334 | 2774 | 2230 | 1660 | 2000 |
| ZR 90 -8,6STD | 8.6 | 250.9 | 15.1 | 90 | 74 | 2334 | 2774 | 2230 | 1660 | 2000 |
| ZR 90 -10STD | 10 | 236.5 | 14.2 | 90 | 74 | 2334 | 2774 | 2230 | 1660 | 2000 |
| ZT 55 -7,5STD | 7.5 | 166.4 | 10.0 | 55 | 78 | 2810 | 3055 | 2630 | 1660 | 2150 |
| ZT 55 -8,6STD | 8.6 | 153.2 | 9.2 | 55 | 78 | 2810 | 3055 | 2630 | 1660 | 2150 |
| ZT 55 -10STD | 10 | 137.6 | 8.3 | 55 | 78 | 2810 | 3055 | 2630 | 1660 | 2150 |
| ZT 75 -7,5STD | 7.5 | 221.3 | 13.3 | 75 | 78 | 2930 | 3175 | 2630 | 1660 | 2150 |
| ZT 75 -8,6STD | 8.6 | 211.6 | 12.7 | 75 | 78 | 2930 | 3175 | 2630 | 1660 | 2150 |
| ZT 75 -10STD | 10 | 201.6 | 12.1 | 75 | 78 | 2930 | 3175 | 2630 | 1660 | 2150 |
| ZT 90 -7,5STD | 7.5 | 263.9 | 15.8 | 90 | 79 | 2940 | 3185 | 2630 | 1660 | 2150 |
| ZT 90 -8,6STD | 8.6 | 247.5 | 14.9 | 90 | 79 | 2940 | 3185 | 2630 | 1660 | 2150 |
| ZT 90 -10STD | 10 | 233.1 | 14.0 | 90 | 79 | 2940 | 3185 | 2630 | 1660 | 2150 |
| Үлгі | Максималды шығару қысымы (бар) | Трафик FAD(л/с) | Трафик FAD(м³/мин) | Шу деңгейі(дБ(А)) | Салмағы-Стандарт(кг) | Салмағы-толық өнімділік(кг) | Өлшем L(мм) | Өлшем Вт(мм) | Өлшем H(мм) |
|---|---|---|---|---|---|---|---|---|---|
| ZR 75 VSD -8,6 STD | 8.6 | 74,7-229,4 | 4,5-13,8 | 73 | 2219 | 2659 | 2230 | 1660 | 2000 |
| ZR 75 VSD -10,4 STD | 10.4 | 81.7-202.9 | 4.9-12.2 | 73 | 2219 | 2659 | 2230 | 1660 | 2000 |
| ZR 90 VSD -8,6 STD | 8.6 | 74.1-282.5 | 4.4-16.9 | 73 | 2270 | 2710 | 2230 | 1660 | 2000 |
| ZR 90 VSD -10,4 STD | 10.4 | 75,5-250,5 | 4,5-15,0 | 73 | 2270 | 2710 | 2230 | 1660 | 2000 |
| ZT 75 VSD -8,6 STD | 8.6 | 71,2-226,0 | 4.3-13.6 | 78 | 2795 | 3040 | 2630 | 1660 | 2150 |
| ZT 75 VSD -10,4 STD | 10.4 | 78.2-199.6 | 4,7-12,0 | 78 | 2795 | 3040 | 2630 | 1660 | 2150 |
| ZT 90 VSD -8,6 STD | 8.6 | 70,6-279,1 | 4.2-16.7 | 79 | 2855 | 3100 | 2630 | 1660 | 2150 |
| ZT 90 VSD -10,4 STD | 10.4 | 72,0-247,1 | 4.3-14.8 | 79 | 2855 | 3100 | 2630 | 1660 | 2150 |
Құрылғының өнімділік анықтамалық шарттары ISO 1217 4-ші басылымына (2009) С қосымшасына сәйкес өлшенген:
· Салыстырмалы ылғалдылық: 0%
· Абсолютті кіріс қысымы: 1 бар
· Кіру температурасы: 20°C разряд жылдамдығы (FAD) келесі жұмыс қысымдарында өлшенді:
Тұрақты жылдамдық түрі:
· -7,5 бар түрі: 7 бар
· -8,6 бар түрі: 7 бар
· -10 бар түрі: 9 бар
VSD түрі:
· -8,6 бар түрі: 7 бар
· -10,4 бар түрі: 9 бар
· (2) Жұмыс станциясының А сыныбының өлшенген эмиссиялық дыбыс қысымының деңгейі (LpWSAd). ISO 2151:2004 стандартына сәйкес өлшенген (150 9614/2 дыбыс қарқындылығын сканерлеу әдісімен). Жаңадан қосылған түзету коэффициенті сынақ кодына сәйкес толық белгісіз мән (KpAd) болып табылады.
· (3) Салмағы тек анықтама үшін берілген; нақты берілген салмақ басым болады.
ZR/ZT 110-160 (FF) STD
| Үлгі | Максималды шығару қысымы (бар) | Трафик FAD(л/с) | Трафик FAD(м³/мин) | Орнатылған қуат (кВт) | Шу деңгейі(дБ(А)) | Салмағы-Стандарт(кг) | Салмағы-толық өнімділік(кг) | Өлшем L(мм) | Өлшем Вт(мм) | Өлшем H(мм) |
|---|---|---|---|---|---|---|---|---|---|---|
| ZR 110 -7,5 STD | 7.5 | 318.2 | 19.1 | 110 | 74 | 2800 | 3600 | 2431 | 1660 | 2000 |
| ZR 110 -8,6 STD | 8.6 | 297.5 | 17.8 | 110 | 74 | 2800 | 3600 | 2431 | 1660 | 2000 |
| ZR 110 -10 STD | 10 | 277.6 | 16.7 | 110 | 74 | 2800 | 3600 | 2431 | 1660 | 2000 |
| ZR 132 -7,5 STD | 7.5 | 362.9 | 21.8 | 132 | 74 | 2850 | 3650 | 2431 | 1660 | 2000 |
| ZR 132 -8,6 STD | 8.6 | 338.5 | 20.3 | 132 | 74 | 2850 | 3650 | 2431 | 1660 | 2000 |
| ZR 132 -10 STD | 10 | 314.4 | 18.9 | 132 | 74 | 2850 | 3650 | 2431 | 1660 | 2000 |
| ZR 145 -7,5 STD | 7.5 | 392.9 | 23.6 | 145 | 74 | 2878 | 3678 | 2431 | 1660 | 2000 |
| ZR 145 -8,6 STD | 8.6 | 364.1 | 21.8 | 145 | 74 | 2878 | 3678 | 2431 | 1660 | 2000 |
| ZR 145 -10 STD | 10 | 350.8 | 21.0 | 145 | 74 | 2878 | 3678 | 2431 | 1660 | 2000 |
| ZR 160 -7,5 STD | 7.5 | 434.0 | 26.0 | 160 | 74 | 2890 | 3690 | 2431 | 1660 | 2000 |
| ZR 160 -8,6 STD | 8.6 | 418.3 | 25.1 | 160 | 74 | 2890 | 3690 | 2431 | 1660 | 2000 |
| ZR 160 -10 STD | 10 | 399.0 | 23.9 | 160 | 74 | 2890 | 3690 | 2431 | 1660 | 2000 |
| ZT 110 -7,5 STD | 7.5 | 315.0 | 18.9 | 110 | 79 | 3048 | 3835 | 3400 | 1660 | 2150 |
| ZT 110 -8,6 STD | 8.6 | 294.2 | 17.6 | 110 | 79 | 3048 | 3835 | 3400 | 1660 | 2150 |
| ZT 110 -10 STD | 10 | 274.3 | 16.5 | 110 | 79 | 3048 | 3835 | 3400 | 1660 | 2150 |
| ZT 132 -7,5 STD | 7.5 | 359.6 | 21.6 | 132 | 79 | 3098 | 3885 | 3400 | 1660 | 2150 |
| ZT 132 -8,6 STD | 8.6 | 335.3 | 20.1 | 132 | 79 | 3098 | 3885 | 3400 | 1660 | 2150 |
| ZT 132 -10 STD | 10 | 311.1 | 18.7 | 132 | 79 | 3098 | 3885 | 3400 | 1660 | 2150 |
| ZT 145 -7,5 STD | 7.5 | 389.6 | 23.4 | 145 | 79 | 3126 | 3913 | 3400 | 1660 | 2150 |
| ZT 145 -8,6 STD | 8.6 | 360.8 | 21.6 | 145 | 79 | 3126 | 3913 | 3400 | 1660 | 2150 |
| ZT 145 -10 STD | 10 | 347.5 | 20.9 | 145 | 79 | 3126 | 3925 | 3400 | 1660 | 2150 |
| ZT 160 -7,5 STD | 7.5 | 430.6 | 25.8 | 160 | 79 | 3138 | 3925 | 3400 | 1660 | 2150 |
| ZT 160 -8,6 STD | 8.6 | 414.9 | 24.9 | 160 | 79 | 3138 | 3925 | 3400 | 1660 | 2150 |
| ZT 160 -10 STD | 10 | 395.6 | 23.7 | 160 | 79 | 3138 | 3925 | 3400 | 1660 | 2150 |
| Үлгі | Максималды шығару қысымы (бар) | Трафик FAD(л/с) | Трафик FAD(м³/мин) | Шу деңгейі(дБ(А)) | Салмағы-Стандарт(кг) | Салмағы-толық өнімділік(кг) | Өлшем L(мм) | Өлшем Вт(мм) | Өлшем H(мм) |
|---|---|---|---|---|---|---|---|---|---|
| ZR110VSD-8.6 STD | 8.6 | 100,5-319,3 | 6,0-19,2 | 74 | 2900 | 3700 | 2431 | 1660 | 2000 |
| ZR110VSD-10.4 STD | 10.4 | 167.1-292.1 | 10,0-17,5 | 74 | 2900 | 3700 | 2431 | 1660 | 2000 |
| ZR132VSD-8.6 STD | 8.6 | 107.1-357.1 | 6.5-21.4 | 74 | 2900 | 3700 | 2431 | 1660 | 2000 |
| ZR132VSD-10.4 STD | 10.4 | 166,6-331,0 | 10,0-19,9 | 74 | 2900 | 3700 | 2431 | 1660 | 2000 |
| ZR160VSD-8.6 STD(V1) | 8.6 | 123,3-390,0 | 7.4-23.4 | 74 | 2920 | 3720 | 2431 | 1660 | 2000 |
| ZR160VSD-10.4 STD(V1) | 10.4 | 166,6-357,8 | 10,0-21,5 | 74 | 2920 | 3720 | 2431 | 1660 | 2000 |
| ZR160VSD-8.6 STD(V2) | 8.6 | 123,3-411,0 | 7.4-24.7 | 74 | 2920 | 3720 | 2431 | 1660 | 2000 |
| ZR160VSD-10.4 STD(V2) | 10.4 | 166,6-377,6 | 10,0-22,7 | 74 | 2920 | 3720 | 2431 | 1660 | 2000 |
| ZT 110 VSD-8.6 | 8.6 | 99,9-327,6 | 6,0-19,2 | 79 | 3098 | 3935 | 3400 | 1660 | 2150 |
| ZT 110 VSD-10.4 | 10.4 | 165,5-291,9 | 9.9-17.5 | 79 | 3098 | 3935 | 3400 | 1660 | 2150 |
| ZT 132 VSD-8.6 | 8.6 | 124,8-357,5 | 7.5-21.4 | 79 | 3098 | 3935 | 3400 | 1660 | 2150 |
| ZT 132 VSD-10.4 | 10.4 | 164,9-331,2 | 9.9-19.9 | 79 | 3098 | 3935 | 3400 | 1660 | 2150 |
| ZT 160 VSD-8.6 STD(V1) | 8.6 | 143,9-388,8 | 8.6-23.3 | 79 | 3118 | 3935 | 3400 | 1660 | 2150 |
| ZT 160 VSD-10.4 STD(V1) | 10.4 | 164,9-358,2 | 9.9-21.5 | 79 | 3118 | 3935 | 3400 | 1660 | 2150 |
| ZT 160 VSD-8.6 STD(V2) | 8.6 | 146,9-438,2 | 8.8-26.3 | 79 | 3118 | 3935 | 3400 | 1660 | 2150 |
| ZT 160 VSD-10.4 STD(V2) | 10.4 | 164,9-378,1 | 9.9-22.7 | 79 | 3118 | 3935 | 3400 | 1660 | 2150 |
ISO 1217 C қосымшасының 4-ші басылымына (2009) сәйкес құрылғы өнімділігінің анықтамалық шарттары төмендегідей:
· Салыстырмалы ылғалдылық: 0%
· Абсолютті кіріс қысымы: 1 бар
· Кіру температурасы: 20°C
Жылжыту FAD келесі жұмыс қысымында өлшенеді:
Тұрақты жылдамдық үлгілері:
-7,5 бар үлгілері: 7 бар
-8,6 бар үлгілері: 7 бар
-10 бар үлгілері: 9 бар
VSD модельдері:
-8,6 бар үлгілері: 7 бар
-10,4 бар үлгілері: 9 бар
(2) Жұмыс станциясының А сыныбының өлшенген эмиссиялық дыбыс қысымының деңгейі (LpWSAd). ISO 2151:2004 (ISO 9614/2 дыбыс қарқындылығын сканерлеу әдісі) бойынша өлшенеді. Жаңадан қосылған KpAd түзету коэффициенті сынақ кодына сәйкес белгісіз.
(3) V1=380В, V2=400В.
(4) Салмағы тек анықтама үшін берілген; нақты салмағы басым болады.
ZR/ZT 200-275 (FF)
| Үлгі | Максималды шығару қысымы (бар) | Трафик FAD(л/с) | Трафик FAD(м³/мин) | Орнатылған қуат (кВт) | Шу деңгейі(дБ(А)) | Салмағы-Стандарт(кг) | Салмағы-толық өнімділік(кг) | Өлшем L(мм) | Өлшем Вт(мм) | Өлшем H(мм) |
|---|---|---|---|---|---|---|---|---|---|---|
| ZR 200 -7,5 | 7.5 | 602.3 | 36.1 | 200 | 67 | 3860 | 5230 | 3140 | 1662 | 2008 |
| ZR 200 -8,6 | 8.6 | 552.1 | 33.1 | 200 | 67 | 3860 | 5230 | 3140 | 1662 | 2008 |
| ZR 200 -10 | 10 | 506.6 | 30.0 | 200 | 67 | 3860 | 5230 | 3140 | 1662 | 2008 |
| ZR 250 -7,5 | 7.5 | 718.0 | 43.1 | 250 | 67 | 4310 | 5680 | 3140 | 1662 | 2008 |
| ZR 250 -8,6 | 8.6 | 684.3 | 41.0 | 250 | 67 | 4310 | 5680 | 3140 | 1662 | 2008 |
| ZR 250 -10 | 10 | 622.8 | 37.4 | 250 | 67 | 4310 | 5680 | 3140 | 1662 | 2008 |
| ZR 275 -7,5 | 7.5 | 774.4 | 46.5 | 275 | 67 | 4640 | 6010 | 3140 | 1662 | 2008 |
| ZR 275 -8,6 | 8.6 | 718.0 | 43.1 | 275 | 67 | 4640 | 6010 | 3140 | 1662 | 2008 |
| ZR 275 -10 | 10 | 683.9 | 41.0 | 275 | 67 | 4640 | 6010 | 3140 | 1662 | 2008 |
| ZR 275 -13 | 13 | 561.8 | 33.7 | 275 | 70 | 5250 | 6150 | 5040 | 1662 | 2008 |
| ZT 200 -7,5 | 7.5 | 567.1 | 34.0 | 200 | 77 | 5250 | 6150 | 5040 | 1662 | 2108 |
| ZT 200 -8,6 | 8.6 | 519.5 | 31.2 | 200 | 77 | 5250 | 6150 | 5040 | 1662 | 2108 |
| 200 -10 теңге | 10 | 497.4 | 29.8 | 200 | 78 | 5250 | 6150 | 5040 | 1662 | 2108 |
| теңге 250 -7,5 | 7.5 | 711.5 | 42.7 | 250 | 77 | 5700 | 6600 | 5040 | 1662 | 2108 |
| ZT 250 -8,6 | 8.6 | 676.8 | 40.6 | 250 | 77 | 5700 | 6600 | 5040 | 1662 | 2108 |
| 250 -10 теңге | 10 | 614.3 | 36.9 | 250 | 77 | 5700 | 6600 | 5040 | 1662 | 2108 |
| теңге 275 -7,5 | 7.5 | 745.4 | 44.7 | 275 | 77 | 6030 | 7080 | 5040 | 1662 | 2108 |
| теңге 275 -8,6 | 8.6 | 711.5 | 42.7 | 275 | 77 | 6030 | 7080 | 5040 | 1662 | 2108 |
| 275 -10 теңге | 10 | 676.4 | 40.6 | 275 | 78 | 6030 | 7080 | 5040 | 1662 | 2108 |
| Үлгі | Максималды шығару қысымы (бар) | Трафик FAD(л/с) | Трафик FAD(м³/мин) | Орнатылған қуат (кВт) | Шу деңгейі(дБ(А)) | Салмағы-Стандарт(кг) | Салмағы-толық өнімділік(кг) | Өлшем L(мм) | Өлшем Вт(мм) | Өлшем H(мм) |
|---|---|---|---|---|---|---|---|---|---|---|
| ZR 250 VSD -8,6 | 8.6 | 242.6-714.4 | 14.6-42.9 | 73 | 73 | 4710 | 6400 | 3140 | 1662 | 2008 |
| ZR 250 VSD -10,4 | 10.4 | 234.2-640.2 | 14.1-38.4 | 73 | 73 | 4710 | 6400 | 3140 | 1662 | 2008 |
| ZR 315 VSD -8,6 | 8.6 | 242.6-788.1 | 14.6-47.3 | 73 | 73 | 4710 | 6400 | 3140 | 1662 | 2008 |
| ZR 315 VSD -10,4 | 10.4 | 234,2-700,0 | 14.1-42.0 | 73 | 73 | 4710 | 6400 | 3140 | 1662 | 2008 |
| ZT 250 VSD -8,6 | 8.6 | 238,0-696,9 | 14.3-41.8 | 78 | 78 | 5700 | 6950 | 5040 | 1662 | 2108 |
| ZT 250 VSD -10,4 | 10.4 | 386,0-633,4 | 23,2-38,0 | 78 | 78 | 5700 | 6950 | 5040 | 1662 | 2108 |
| ZT 315 VSD -8,6 | 8.6 | 238,0-739,4 | 14.3-44.4 | 78 | 78 | 5700 | 6950 | 5040 | 1662 | 2108 |
| ZT 315 VSD -10,4 | 10.4 | 386,0-681,0 | 23.2-40.9 | 78 | 78 | 5700 | 6950 | 5040 | 1662 | 2108 |
-салыстырмалы ылғалдылық: 0%
-Абсолютті кіріс қысымы: 1бар
- Кіру температурасы: 20°℃
Шығару жылдамдығы (FAD) келесі жұмыс қысымдарында өлшенді
Тұрақты жылдамдық түрі:
-7,5 бар түрі: 7 бар
-8,6 бар түрі: 7 бар
-10 бар түрі: 9 бар
VSD түрі:
-8,6 бар түрі: 7 бар
-10,4 бар түрі: 9 бар
(2) Жұмыс станциясының А сыныбының өлшенген эмиссиялық дыбыс қысымының деңгейі (LpWSAd).
ISO 2151:2004 (150 9614/2 (дыбыс қарқындылығын сканерлеу әдісі) арқылы) бойынша өлшенген.
Жаңадан қосылған түзету коэффициенті сынақ кодына сәйкес толық белгісіз мән (KpAd) болып табылады.
(3) Салмағы тек анықтама үшін берілген; нақты берілген салмақ басым болады.
ZR 300-750
| Үлгі | Максималды шығару қысымы (бар) | Трафик FAD(л/с) | Трафик FAD(м³/мин) | Орнатылған қуат (кВт) | Шу деңгейі(дБ(А)) | Салмағы-Стандарт(кг) | Салмағы-толық өнімділік(кг) | Өлшем L(мм) | Өлшем Вт(мм) | Өлшем H(мм) |
|---|---|---|---|---|---|---|---|---|---|---|
| ZR 300 -7,5 | 7.5 | 774.6 | 46.5 | 300 | 72 | 7950 | 3700 | 2120 | 2400 | |
| ZR 300 -8,6 | 8.6 | 725.7 | 43.5 | 300 | 72 | 7950 | 3700 | 2120 | 2400 | |
| ZR 300 -10 | 10 | 695.1 | 41.7 | 300 | 72 | 7950 | 3700 | 2120 | 2400 | |
| ZR 315 -7,5 | 7.5 | 848.0 | 50.9 | 315 | 72 | 7950 | 3700 | 2120 | 2400 | |
| ZR 315 -8,6 | 8.6 | 793.1 | 47.6 | 315 | 72 | 7950 | 3700 | 2120 | 2400 | |
| ZR 315 -10 | 10 | 766.6 | 46.0 | 315 | 72 | 7950 | 3700 | 2120 | 2400 | |
| ZR 355 -7,5 | 7.5 | 939.1 | 56.3 | 355 | 74 | 8050 | 3700 | 2120 | 2400 | |
| ZR 355 -8,6 | 8.6 | 877.1 | 52.6 | 355 | 74 | 8050 | 3700 | 2120 | 2400 | |
| ZR 355 -10 | 10 | 839.6 | 50.4 | 355 | 74 | 8050 | 3700 | 2120 | 2400 | |
| ZR 400 -7,5 | 7.5 | 1034.2 | 62.1 | 400 | 74 | 8150 | 3700 | 2120 | 2400 | |
| ZR 400 -8,6 | 8.6 | 963.9 | 57.8 | 400 | 74 | 8150 | 3700 | 2120 | 2400 | |
| ZR 400 -10 | 10 | 930.5 | 55.8 | 400 | 74 | 8150 | 3700 | 2120 | 2400 | |
| ZR 425 -7,5 | 7.5 | 1143.9 | 68.6 | 450 | 74 | 8250 | 3700 | 2120 | 2400 | |
| ZR 425 -8,6 | 8.6 | 1063.1 | 63.8 | 450 | 74 | 8250 | 3700 | 2120 | 2400 | |
| ZR 450 -7,5 | 7.5 | 1275.7 | 76.5 | 450 | 74 | 8700 | 4320 | 2120 | 2400 | |
| ZR 450 -8,6 | 8.6 | 1191.8 | 71.5 | 450 | 74 | 8700 | 4320 | 2120 | 2400 | |
| ZR 450 -10 | 10 | 1106.3 | 66.3 | 450 | 74 | 8700 | 4320 | 2120 | 2400 | |
| ZR 500 -7,5 | 7.5 | 1399.1 | 78.3 | 500 | 74 | 9200 | 4320 | 2120 | 2400 | |
| ZR 500 -8,6 | 8.6 | 1305.2 | 73.1 | 500 | 74 | 9200 | 4320 | 2120 | 2400 | |
| ZR 500 -10 | 10 | 1217.8 | 73.1 | 500 | 74 | 9200 | 4320 | 2120 | 2400 | |
| ZR 630 -7,5 | 7.5 | 1715.0 | 102.9 | 630 | 76 | 9800 | 4320 | 2120 | 2400 | |
| ZR 630 -8,6 | 8.6 | 1595.0 | 95.7 | 630 | 76 | 9800 | 4320 | 2120 | 2400 | |
| ZR 630 -10 | 10 | 1484.1 | 88.9 | 630 | 76 | 9800 | 4320 | 2120 | 2400 | |
| ZR 750 -7,5 | 7.5 | 2046.2 | 122.8 | 750 | 76 | 10000 | 4320 | 2120 | 2400 | |
| ZR 750 -8,6 | 8.6 | 1827.4 | 109.6 | 750 | 76 | 10000 | 4320 | 2120 | 2400 | |
| ZR 750 -10 | 10 | 1696.7 | 101.8 | 750 | 76 | 10000 | 4320 | 2120 | 2400 |
| Үлгі | Максималды шығару қысымы (бар) | Трафик FAD(л/с) | Трафик FAD(м³/мин) | Орнатылған қуат (кВт) | Шу деңгейі(дБ(А)) | Салмағы-Стандарт(кг) | Салмағы-толық өнімділік(кг) | Өлшем L(мм) | Өлшем Вт(мм) | Өлшем H(мм) |
|---|---|---|---|---|---|---|---|---|---|---|
| ZR 355 VSD -8,6 | 8.6 | 371.2-1037.5 | 22.3-62.2 | 81 | 81 | 8805 | 4075 | 2120 | 2400 | |
| ZR 355 VSD -10,4 | 10.4 | 374,4-942,4 | 22,5-56,5 | 81 | 81 | 8805 | 4075 | 2120 | 2400 | |
| ZR 400 VSD -8,6 | 8.6 | 371,2-1120,9 | 22.3-67.3 | 81 | 81 | 9090 | 4075 | 2120 | 2400 | |
| ZR 400 VSD -10,4 | 10.4 | 374,4-998,6 | 22,5-59,9 | 81 | 81 | 9090 | 4075 | 2120 | 2400 | |
| ZR 500 VSD -10,4 | 10.4 | 374,4-1177,9 | 22,5-70,7 | 81 | 81 | 9190 | 4075 | 2120 | 2400 | |
| ZR 700 VSD -8,6 | 8.6 | 374.4-2061.8 | 54,9-123,7 | 83 | 83 | 11402 | 4660 | 2120 | 2470 | |
| ZR 700 VSD -10,4 | 10.4 | 849,7-1840,5 | 51,0-110,4 | 83 | 83 | 11402 | 4660 | 2120 | 2470 | |
| ZR 900 VSD -8,6 | 8.6 | 930,7-2475,4 | 55,8-148,5 | 83 | 83 | 12600 | 4660 | 2120 | 2470 | |
| ZR 900 VSD -10,4 | 10.4 | 864,8-1873,2 | 51.9-112.4 | 83 | 83 | 12600 | 4660 | 2120 | 2470 |
Құрылғының өнімділік анықтамалық шарттары ISO 1217 4-ші басылымына (2009) С қосымшасына сәйкес өлшенген:
· Салыстырмалы ылғалдылық: 0%
· Абсолютті кіріс қысымы: 1 бар
· Кіру температурасы: 20°C разряд жылдамдығы (FAD) келесі жұмыс қысымдарында өлшенді:
Тұрақты жылдамдық түрі:
· -7,5 бар түрі: 7 бар
· -8,6 бар түрі: 7 бар
· -10 бар түрі: 9 бар
VSD түрі:
· -8,6 бар түрі: 7 бар
· -10,4 бар түрі: 9 бар
· (2) Жұмыс станциясының А сыныбының өлшенген эмиссиялық дыбыс қысымының деңгейі (LpWSAd). ISO 2151:2004 стандартына сәйкес өлшенген (150 9614/2 дыбыс қарқындылығын сканерлеу әдісімен). Жаңадан қосылған түзету коэффициенті сынақ кодына сәйкес толық белгісіз мән (KpAd) болып табылады.
· (3) Салмағы тек анықтама үшін берілген; нақты берілген салмақ басым болады.
ZR 200X-400X
| Үлгі | Максималды шығару қысымы (бар) | Трафик FAD(л/с) | Трафик FAD(м³/мин) | Орнатылған қуат (кВт) | Шу деңгейі(дБ(А)) | Салмағы-Стандарт(кг) | Өлшем L(мм) | Өлшем Вт(мм) | Өлшем H(мм) |
|---|---|---|---|---|---|---|---|---|---|
| ZR 200X -7,5 | 7.5 | 623.1 | 37.4 | 200 | 67 | 3860 | 3140 | 1662 | 2008 |
| ZR 200X -8,6 | 8.6 | 601.9 | 36.1 | 200 | 67 | 3860 | 3140 | 1662 | 2008 |
| ZR 200X -10 | 10 | 551.7 | 33.1 | 200 | 67 | 3860 | 3140 | 1662 | 2008 |
| ZR 250X -7,5 | 7.5 | 717.7 | 43.1 | 250 | 67 | 4310 | 3140 | 1662 | 2008 |
| ZR 250X -8,6 | 8.6 | 683.8 | 41.0 | 250 | 67 | 4310 | 3140 | 1662 | 2008 |
| ZR 315X -7,5 | 7.5 | 939.0 | 56.3 | 315 | 76 | 7950 | 3700 | 2120 | 2400 |
| ZR 355X -7,5 | 7.5 | 1034.2 | 62.1 | 355 | 76 | 8050 | 3700 | 2120 | 2400 |
| ZR 355X -8,6 | 8.6 | 963.5 | 57.8 | 355 | 76 | 8050 | 3700 | 2120 | 2400 |
| ZR 355X -10 | 10 | 930.2 | 55.8 | 355 | 76 | 8050 | 3700 | 2120 | 2400 |
| ZR 400X -7,5 | 7.5 | 1143.8 | 68.6 | 400 | 76 | 8150 | 3700 | 2120 | 2400 |
| ZR 400X -8,6 | 8.6 | 1062.7 | 63.8 | 400 | 76 | 8150 | 3700 | 2120 | 2400 |
| Үлгі | Максималды шығару қысымы (бар) | Трафик FAD(л/с) | Трафик FAD(м³/мин) | Шу деңгейі(дБ(А)) | Салмағы-Стандарт(кг) | Өлшем L(мм) | Өлшем Вт(мм) | Өлшем H(мм) |
|---|---|---|---|---|---|---|---|---|
| ZR 75 VSD+ | 10.4 | 78,8-229,9 | 4.7-13.8 | 68 | 2500 | 2030 | 1660 | 2000 |
| ZR 90 VSD+ | 10.4 | 78,8-283,9 | 4,7-17,0 | 68 | 2500 | 2030 | 1660 | 2000 |
| ZR 110 VSD+ | 10.4 | 78,8-330,3 | 4.7-19.8 | 68 | 2500 | 2030 | 1660 | 2000 |
| ZR 132 VSD+ | 10.4 | 78,8-384,0 | 4,7-23,0 | 68 | 2500 | 2030 | 1660 | 2000 |
| ZT 145 VSD+ | 10.4 | 78,8-415,2 | 4.7-24.9 | 70 | 2500 | 2030 | 1660 | 2000 |
| ZT 160 VSD+ | 10.4 | 78,8-468,2 | 4.7-27.1 | 70 | 2500 | 2030 | 1660 | 2000 |
| ZT 75 VSD+ | 10.4 | 78,8-227,4 | 4.7-13.6 | 72 | 3150 | 3400 | 1654 | 2000 |
| ZT 90 VSD+ | 10.4 | 78,8-276,9 | 4.7-16.6 | 72 | 3150 | 3400 | 1654 | 2000 |
| ZT 110 VSD+ | 10.4 | 78,8-323,4 | 4.7-19.4 | 72 | 3150 | 3400 | 1654 | 2000 |
| ZT 132 VSD+ | 10.4 | 78,8-377,5 | 4.7-22.7 | 72 | 3150 | 3400 | 1654 | 2000 |
| ZT 145 VSD+ | 10.4 | 78,8-409,0 | 4.7-24.5 | 74 | 3150 | 3400 | 1654 | 2000 |
| ZT 160 VSD+ | 10.4 | 124,7-436,4 | 7.5-26.2 | 74 | 3150 | 3400 | 1654 | 2000 |
| Үлгі | Максималды шығару қысымы (бар) | Трафик FAD(л/с) | Трафик FAD(м³/мин) | Шу деңгейі(дБ(А)) | Салмағы-Стандарт(кг) | Өлшем L(мм) | Өлшем Вт(мм) | Өлшем H(мм) |
|---|---|---|---|---|---|---|---|---|
| ZR 75 VSD+ FF | 10.4 | 78,8-229,9 | 4.7-13.8 | 68 | 3400 | 3400 | 1660 | 2000 |
| ZR 90 VSD+ FF | 10.4 | 78,8-283,9 | 4,7-17,0 | 68 | 3400 | 3400 | 1660 | 2000 |
| ZR 110 VSD+ FF | 10.4 | 78,8-330,3 | 4.7-19.8 | 68 | 3400 | 3400 | 1660 | 2000 |
| ZR 132 VSD+ FF | 10.4 | 78,8-384,0 | 4,7-23,0 | 68 | 3400 | 3400 | 1660 | 2000 |
| ZR 145 VSD+ FF | 10.4 | 78,8-415,2 | 4.7-24.9 | 70 | 3400 | 3400 | 1660 | 2000 |
| ZR 160 VSD+ FF | 10.4 | 78,8-468,2 | 4.7-27.1 | 70 | 3400 | 3400 | 1660 | 2000 |
| ZT 75 VSD+ FF | 10.4 | 78,8-227,4 | 4.7-13.6 | 72 | 3790 | 4085 | 1654 | 2000 |
| ZT 90 VSD+ FF | 10.4 | 78,8-276,9 | 4.7-16.6 | 72 | 3790 | 4085 | 1654 | 2000 |
| ZT 110 VSD+ FF | 10.4 | 78,8-323,4 | 4.7-19.4 | 72 | 3790 | 4085 | 1654 | 2000 |
| ZT 132 VSD+ FF | 10.4 | 107,0-377,5 | 6.4-22.7 | 72 | 3790 | 4085 | 1654 | 2000 |
| ZT 145 VSD+ FF | 10.4 | 118,0-409,0 | 7.1-24.5 | 74 | 3790 | 4085 | 1654 | 2000 |
| ZT 160 VSD+ FF | 10.4 | 124,7-436,4 | 7.5-26.2 | 74 | 3790 | 4085 | 1654 | 2000 |
Құрылғының өнімділік анықтамалық шарттары ISO 1217 4-ші басылымына (2009) С қосымшасына сәйкес өлшенген:
· Салыстырмалы ылғалдылық: 0%
· Абсолютті кіріс қысымы: 1 бар
· Кіру температурасы: 20°C разряд жылдамдығы (FAD) келесі жұмыс қысымдарында өлшенді:
Тұрақты жылдамдық түрі:
· -7,5 бар түрі: 7 бар
· -8,6 бар түрі: 7 бар
· -10 бар түрі: 9 бар
VSD түрі:
· -8,6 бар түрі: 7 бар
· -10,4 бар түрі: 9 бар
· (2) Жұмыс станциясының А сыныбының өлшенген эмиссиялық дыбыс қысымының деңгейі (LpWSAd). ISO 2151:2004 стандартына сәйкес өлшенген (150 9614/2 дыбыс қарқындылығын сканерлеу әдісімен). Жаңадан қосылған түзету коэффициенті сынақ кодына сәйкес толық белгісіз мән (KpAd) болып табылады.
· (3) Салмағы тек анықтама үшін берілген; нақты берілген салмақ басым болады.
Өнеркәсіптік сығылған ауа өндірісі зауыттың жалпы электр энергиясы бюджетінің 40% дейін тұтына алады. Стандартты ауа компрессорлары жүйе қысымын жеңілдету үшін қысымды ауаны тікелей атмосфераға шығара отырып, ауа сұранысы төмендеген кезде де бекітілген жоғары жылдамдықта жұмыс істеу арқылы қуаттың үлкен көлемін ысырап етеді.
Бұл эко-инженерлік 55-900 кВ төмен энергиясы бар майсыз бұрандалы компрессор мұны тікелей шешеді:
• Орташа энергияны үнемдеу 35%: Біріктірілген жиілікті түрлендіргіш жүйесі өзгермелі зауыттық ауа сұранысына сай қозғалтқыш шығысын біркелкі модуляциялайды.
• Жүйенің жұмыс қысымының төмендеуі: 0,10 бар шегінде дәл, тар қысым диапазонын сақтау арқылы құрылғы артық қысымды болдырмайды және қосымша қуатты үнемдейді.
• Жүк түсіру кезіндегі нөлдік шығындар: қозғалтқыш сығылған ауаны үрлеместен қауіпсіз баяулайды, әрбір киловатты пайдалы жұмысқа бағыттайды.
DECHUAN арнайы нысан макеттеріне бейімделген теңшелген аэродинамикалық конфигурацияларды қамтамасыз етеді. Біздің инженерлік команда зауытыңыздың энергия балансын оңтайландыру үшін осы төмен энергиясы бар майсыз бұрандалы компрессор қондырғысын бейімдеп, бастапқы сұранысты зерттеуді және жергілікті энергия аудитін жүргізеді. Біз әрбір орнатуды ұзақ мерзімді техникалық қызмет көрсетумен және шынайы қосалқы бөлшектермен қамтамасыз етеміз.
A: Жергілікті электр қуатының тарифтеріне және зауытыңыздың ауысымдық үлгілеріне байланысты, сұранысы жоғары нысандардың көпшілігі 12-18 ай үздіксіз жұмыс істеген кезде төменгі қуат шоттары арқылы бастапқы инвестицияны өтейді.
A: Иә. Кірістірілген жоғары тиімді инвертор арнайы салқындатылған электр шкафының ішінде орналасқан. Бұл орнату 50°C дейінгі қоршаған орта температураларында тұрақты айнымалы жиілік өнімділігін қамтамасыз етіп, төменгі деңгейлі жүйелерде жиі кездесетін электронды өшірулердің алдын алады.
A: Қозғалтқыш төмен жылдамдықтағы жылуды басқару үшін арнайы жасалған. Ол компрессор ең аз 30% жылдамдық конфигурациясында жұмыс істеген кезде де қауіпсіз жұмыс температурасын сақтайтын тәуелсіз, тұрақты жылдамдықты салқындату желдеткіш жүйесін қамтиды.
Copyright © 2025 Dechuan Compressor (Shanghai) Co., Ltd. Барлық құқықтар қорғалған.
