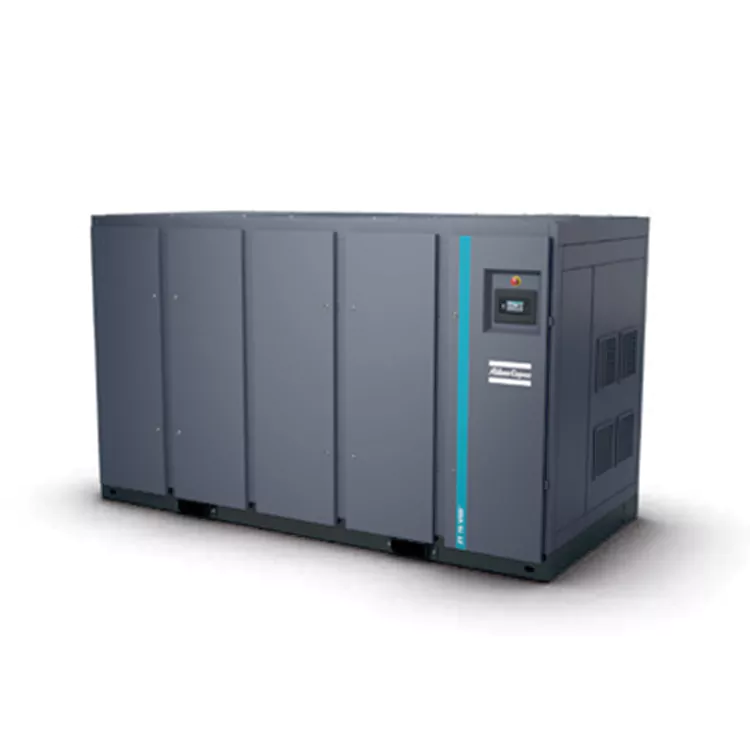

DECHUAN компаниясынан 55-900 кВ төмен шуы бар майсыз ауа компрессоры жабдығын сатып алғанда, сіз сыбырсыз жұмыс істеуге арналған өнеркәсіптік қуат жүйесін қамтамасыз етесіз. Бұл құрылғы ауыр редуктордың сылдырлауын және жоғары жиілікті құрылымдық тербелістерді жою үшін AGMA A5/DIN 5-ші дәрежелі берілістерді пайдаланады. Бұл заманауи қалалық зауыттарға 100% майсыз сығылған ауаны өндіруді қамтамасыз ете отырып, жергілікті қоршаған орта шуынан аулақ болуға көмектеседі.
Тыныш өндірістік ортаны құру үшін сенімді Қытайдан 55-900 кВ төмен шуы майсыз ауа компрессоры зауытынан тікелей импорттау өте маңызды. DECHUAN бұл мамандандырылған акустикалық жабық жүйені кіріктірілген дыбысты басатын панельдермен және шуы аз радиалды салқындату желдеткіштерімен қамтамасыз етеді. Бұл конфигурация жұмыс децибелдерін айтарлықтай азайтып, шеберханада естудің шаршауын болдырмайды.
Дәстүрлі кең ауқымды әуе техникасы құрылымдық іргетастарды зақымдайтын және қоршаған ортаның қатаң шу стандарттарын бұзатын қарқынды төмен жиілікті гүрілдерді тудырады. Бұл мамандандырылған ауа компрессоры алдыңғы қатарлы акустикалық техниканы тікелей шкафтың шассиіне біріктіреді:
• Дәлдікпен жасалған AGMA A5 берілістері: Ішкі қуат беріліс DIN 5-дәрежелі жердегі бұрандалы берілістерге негізделген. Микро-артқы резеңкелі дизайн ауыр жүкті қысу циклдары кезінде жоғары жылдамдықтағы берілістердің шырылдауын және механикалық сықырлауды болдырмайды.
• Төмен энергиялы радиалды салқындатқыш желдеткіштер: дәстүрлі осьтік қалақтарды ауыстыра отырып, біздің радиалды салқындату жинағы ауаның үлкен көлемін төменгі айналу жылдамдығымен жылжытады, аэродинамикалық құйынды шуды 12 децибелден жоғары азайтады.
• Дірілді оқшаулау негізі: Майсыз компрессор басы ауыр жүкті, көп қабатты эластомерлік ылғалдандырғыш төсемдерде орналасады, бұл кинетикалық энергияның қоршаған зауыттық еден құрылымдарына өтуіне жол бермейді.
• Қуат спектрі: 55 кВт-тан 900 кВт-қа дейінгі үздіксіз ауыр жүктеме.
• Көлемдік сыйымдылық: нақты үлгі таңдауына байланысты жеткізу 4,2 - 148,5 м³/мин.
• Беріліс қорабының стандарты: AGMA A5 / DIN 5 дәрежесі жоғары дәлдіктегі беріліс.
• Акустикалық оқшаулау: жабық IP55 корпусының құрылымы бар көп қалыңдықтағы ішкі акустикалық көбік төсемі.
ZR/ZT 55-90 (FF) STD| Үлгі | Максималды шығару қысымы (бар) | Трафик FAD(л/с) | Трафик FAD(м³/мин) | Орнатылған қуат (кВт) | Шу деңгейі(дБ(А)) | Салмағы-Стандарт(кг) | Салмағы-толық өнімділік(кг) | Өлшем L(мм) | Өлшем Вт(мм) | Өлшем H(мм) |
|---|---|---|---|---|---|---|---|---|---|---|
| ZR 55 -7,5STD | 7.5 | 169.7 | 10.2 | 55 | 72 | 2245 | 2685 | 2230 | 1660 | 2000 |
| ZR 55 -8,6STD | 8.6 | 156.6 | 9.4 | 55 | 72 | 2245 | 2685 | 2230 | 1660 | 2000 |
| ZR 55 -10STD | 10 | 140.9 | 8.5 | 55 | 72 | 2245 | 2685 | 2230 | 1660 | 2000 |
| ZR 75 -7,5STD | 7.5 | 224.7 | 13.5 | 75 | 72 | 2385 | 2825 | 2230 | 1660 | 2000 |
| ZR 75 -8,6STD | 8.6 | 214.9 | 12.9 | 75 | 72 | 2385 | 2825 | 2230 | 1660 | 2000 |
| ZR 75 -10STD | 10 | 205.0 | 12.3 | 75 | 72 | 2385 | 2825 | 2230 | 1660 | 2000 |
| ZR 90 -7,5STD | 7.5 | 267.2 | 16.0 | 90 | 72 | 2334 | 2774 | 2230 | 1660 | 2000 |
| ZR 90 -8,6STD | 8.6 | 250.9 | 15.1 | 90 | 74 | 2334 | 2774 | 2230 | 1660 | 2000 |
| ZR 90 -10STD | 10 | 236.5 | 14.2 | 90 | 74 | 2334 | 2774 | 2230 | 1660 | 2000 |
| ZT 55 -7,5STD | 7.5 | 166.4 | 10.0 | 55 | 78 | 2810 | 3055 | 2630 | 1660 | 2150 |
| ZT 55 -8,6STD | 8.6 | 153.2 | 9.2 | 55 | 78 | 2810 | 3055 | 2630 | 1660 | 2150 |
| ZT 55 -10STD | 10 | 137.6 | 8.3 | 55 | 78 | 2810 | 3055 | 2630 | 1660 | 2150 |
| ZT 75 -7,5STD | 7.5 | 221.3 | 13.3 | 75 | 78 | 2930 | 3175 | 2630 | 1660 | 2150 |
| ZT 75 -8,6STD | 8.6 | 211.6 | 12.7 | 75 | 78 | 2930 | 3175 | 2630 | 1660 | 2150 |
| ZT 75 -10STD | 10 | 201.6 | 12.1 | 75 | 78 | 2930 | 3175 | 2630 | 1660 | 2150 |
| ZT 90 -7,5STD | 7.5 | 263.9 | 15.8 | 90 | 79 | 2940 | 3185 | 2630 | 1660 | 2150 |
| ZT 90 -8,6STD | 8.6 | 247.5 | 14.9 | 90 | 79 | 2940 | 3185 | 2630 | 1660 | 2150 |
| ZT 90 -10STD | 10 | 233.1 | 14.0 | 90 | 79 | 2940 | 3185 | 2630 | 1660 | 2150 |
| Үлгі | Максималды шығару қысымы (бар) | Трафик FAD(л/с) | Трафик FAD(м³/мин) | Шу деңгейі(дБ(А)) | Салмағы-Стандарт(кг) | Салмағы-толық өнімділік(кг) | Өлшем L(мм) | Өлшем Вт(мм) | Өлшем H(мм) |
|---|---|---|---|---|---|---|---|---|---|
| ZR 75 VSD -8,6 STD | 8.6 | 74,7-229,4 | 4,5-13,8 | 73 | 2219 | 2659 | 2230 | 1660 | 2000 |
| ZR 75 VSD -10,4 STD | 10.4 | 81.7-202.9 | 4.9-12.2 | 73 | 2219 | 2659 | 2230 | 1660 | 2000 |
| ZR 90 VSD -8,6 STD | 8.6 | 74.1-282.5 | 4.4-16.9 | 73 | 2270 | 2710 | 2230 | 1660 | 2000 |
| ZR 90 VSD -10,4 STD | 10.4 | 75,5-250,5 | 4,5-15,0 | 73 | 2270 | 2710 | 2230 | 1660 | 2000 |
| ZT 75 VSD -8,6 STD | 8.6 | 71,2-226,0 | 4.3-13.6 | 78 | 2795 | 3040 | 2630 | 1660 | 2150 |
| ZT 75 VSD -10,4 STD | 10.4 | 78.2-199.6 | 4,7-12,0 | 78 | 2795 | 3040 | 2630 | 1660 | 2150 |
| ZT 90 VSD -8,6 STD | 8.6 | 70,6-279,1 | 4.2-16.7 | 79 | 2855 | 3100 | 2630 | 1660 | 2150 |
| ZT 90 VSD -10,4 STD | 10.4 | 72,0-247,1 | 4.3-14.8 | 79 | 2855 | 3100 | 2630 | 1660 | 2150 |
Құрылғының өнімділік анықтамалық шарттары ISO 1217 4-ші басылымына (2009) С қосымшасына сәйкес өлшенген:
· Салыстырмалы ылғалдылық: 0%
· Абсолютті кіріс қысымы: 1 бар
· Кіру температурасы: 20°C разряд жылдамдығы (FAD) келесі жұмыс қысымдарында өлшенді:
Тұрақты жылдамдық түрі:
· -7,5 бар түрі: 7 бар
· -8,6 бар түрі: 7 бар
· -10 бар түрі: 9 бар
VSD түрі:
· -8,6 бар түрі: 7 бар
· -10,4 бар түрі: 9 бар
· (2) Жұмыс станциясының А сыныбының өлшенген эмиссиялық дыбыс қысымының деңгейі (LpWSAd). ISO 2151:2004 стандартына сәйкес өлшенген (150 9614/2 дыбыс қарқындылығын сканерлеу әдісімен). Жаңадан қосылған түзету коэффициенті сынақ кодына сәйкес толық белгісіз мән (KpAd) болып табылады.
· (3) Салмағы тек анықтама үшін берілген; нақты берілген салмақ басым болады.
ZR/ZT 110-160 (FF) STD
| Үлгі | Максималды шығару қысымы (бар) | Трафик FAD(л/с) | Трафик FAD(м³/мин) | Орнатылған қуат (кВт) | Шу деңгейі(дБ(А)) | Салмағы-Стандарт(кг) | Салмағы-толық өнімділік(кг) | Өлшем L(мм) | Өлшем Вт(мм) | Өлшем H(мм) |
|---|---|---|---|---|---|---|---|---|---|---|
| ZR 110 -7,5 STD | 7.5 | 318.2 | 19.1 | 110 | 74 | 2800 | 3600 | 2431 | 1660 | 2000 |
| ZR 110 -8,6 STD | 8.6 | 297.5 | 17.8 | 110 | 74 | 2800 | 3600 | 2431 | 1660 | 2000 |
| ZR 110 -10 STD | 10 | 277.6 | 16.7 | 110 | 74 | 2800 | 3600 | 2431 | 1660 | 2000 |
| ZR 132 -7,5 STD | 7.5 | 362.9 | 21.8 | 132 | 74 | 2850 | 3650 | 2431 | 1660 | 2000 |
| ZR 132 -8,6 STD | 8.6 | 338.5 | 20.3 | 132 | 74 | 2850 | 3650 | 2431 | 1660 | 2000 |
| ZR 132 -10 STD | 10 | 314.4 | 18.9 | 132 | 74 | 2850 | 3650 | 2431 | 1660 | 2000 |
| ZR 145 -7,5 STD | 7.5 | 392.9 | 23.6 | 145 | 74 | 2878 | 3678 | 2431 | 1660 | 2000 |
| ZR 145 -8,6 STD | 8.6 | 364.1 | 21.8 | 145 | 74 | 2878 | 3678 | 2431 | 1660 | 2000 |
| ZR 145 -10 STD | 10 | 350.8 | 21.0 | 145 | 74 | 2878 | 3678 | 2431 | 1660 | 2000 |
| ZR 160 -7,5 STD | 7.5 | 434.0 | 26.0 | 160 | 74 | 2890 | 3690 | 2431 | 1660 | 2000 |
| ZR 160 -8,6 STD | 8.6 | 418.3 | 25.1 | 160 | 74 | 2890 | 3690 | 2431 | 1660 | 2000 |
| ZR 160 -10 STD | 10 | 399.0 | 23.9 | 160 | 74 | 2890 | 3690 | 2431 | 1660 | 2000 |
| ZT 110 -7,5 STD | 7.5 | 315.0 | 18.9 | 110 | 79 | 3048 | 3835 | 3400 | 1660 | 2150 |
| ZT 110 -8,6 STD | 8.6 | 294.2 | 17.6 | 110 | 79 | 3048 | 3835 | 3400 | 1660 | 2150 |
| ZT 110 -10 STD | 10 | 274.3 | 16.5 | 110 | 79 | 3048 | 3835 | 3400 | 1660 | 2150 |
| ZT 132 -7,5 STD | 7.5 | 359.6 | 21.6 | 132 | 79 | 3098 | 3885 | 3400 | 1660 | 2150 |
| ZT 132 -8,6 STD | 8.6 | 335.3 | 20.1 | 132 | 79 | 3098 | 3885 | 3400 | 1660 | 2150 |
| ZT 132 -10 STD | 10 | 311.1 | 18.7 | 132 | 79 | 3098 | 3885 | 3400 | 1660 | 2150 |
| ZT 145 -7,5 STD | 7.5 | 389.6 | 23.4 | 145 | 79 | 3126 | 3913 | 3400 | 1660 | 2150 |
| ZT 145 -8,6 STD | 8.6 | 360.8 | 21.6 | 145 | 79 | 3126 | 3913 | 3400 | 1660 | 2150 |
| ZT 145 -10 STD | 10 | 347.5 | 20.9 | 145 | 79 | 3126 | 3925 | 3400 | 1660 | 2150 |
| ZT 160 -7,5 STD | 7.5 | 430.6 | 25.8 | 160 | 79 | 3138 | 3925 | 3400 | 1660 | 2150 |
| ZT 160 -8,6 STD | 8.6 | 414.9 | 24.9 | 160 | 79 | 3138 | 3925 | 3400 | 1660 | 2150 |
| ZT 160 -10 STD | 10 | 395.6 | 23.7 | 160 | 79 | 3138 | 3925 | 3400 | 1660 | 2150 |
| Үлгі | Максималды шығару қысымы (бар) | Трафик FAD(л/с) | Трафик FAD(м³/мин) | Шу деңгейі(дБ(А)) | Салмағы-Стандарт(кг) | Салмағы-толық өнімділік(кг) | Өлшем L(мм) | Өлшем Вт(мм) | Өлшем H(мм) |
|---|---|---|---|---|---|---|---|---|---|
| ZR110VSD-8.6 STD | 8.6 | 100,5-319,3 | 6,0-19,2 | 74 | 2900 | 3700 | 2431 | 1660 | 2000 |
| ZR110VSD-10.4 STD | 10.4 | 167.1-292.1 | 10,0-17,5 | 74 | 2900 | 3700 | 2431 | 1660 | 2000 |
| ZR132VSD-8.6 STD | 8.6 | 107.1-357.1 | 6.5-21.4 | 74 | 2900 | 3700 | 2431 | 1660 | 2000 |
| ZR132VSD-10.4 STD | 10.4 | 166,6-331,0 | 10,0-19,9 | 74 | 2900 | 3700 | 2431 | 1660 | 2000 |
| ZR160VSD-8.6 STD(V1) | 8.6 | 123,3-390,0 | 7.4-23.4 | 74 | 2920 | 3720 | 2431 | 1660 | 2000 |
| ZR160VSD-10.4 STD(V1) | 10.4 | 166,6-357,8 | 10,0-21,5 | 74 | 2920 | 3720 | 2431 | 1660 | 2000 |
| ZR160VSD-8.6 STD(V2) | 8.6 | 123,3-411,0 | 7.4-24.7 | 74 | 2920 | 3720 | 2431 | 1660 | 2000 |
| ZR160VSD-10.4 STD(V2) | 10.4 | 166,6-377,6 | 10,0-22,7 | 74 | 2920 | 3720 | 2431 | 1660 | 2000 |
| ZT 110 VSD-8.6 | 8.6 | 99,9-327,6 | 6,0-19,2 | 79 | 3098 | 3935 | 3400 | 1660 | 2150 |
| ZT 110 VSD-10.4 | 10.4 | 165,5-291,9 | 9.9-17.5 | 79 | 3098 | 3935 | 3400 | 1660 | 2150 |
| ZT 132 VSD-8.6 | 8.6 | 124,8-357,5 | 7.5-21.4 | 79 | 3098 | 3935 | 3400 | 1660 | 2150 |
| ZT 132 VSD-10.4 | 10.4 | 164,9-331,2 | 9.9-19.9 | 79 | 3098 | 3935 | 3400 | 1660 | 2150 |
| ZT 160 VSD-8.6 STD(V1) | 8.6 | 143,9-388,8 | 8.6-23.3 | 79 | 3118 | 3935 | 3400 | 1660 | 2150 |
| ZT 160 VSD-10.4 STD(V1) | 10.4 | 164,9-358,2 | 9.9-21.5 | 79 | 3118 | 3935 | 3400 | 1660 | 2150 |
| ZT 160 VSD-8.6 STD(V2) | 8.6 | 146,9-438,2 | 8.8-26.3 | 79 | 3118 | 3935 | 3400 | 1660 | 2150 |
| ZT 160 VSD-10.4 STD(V2) | 10.4 | 164,9-378,1 | 9.9-22.7 | 79 | 3118 | 3935 | 3400 | 1660 | 2150 |
ISO 1217 C қосымшасының 4-ші басылымына (2009) сәйкес құрылғы өнімділігінің анықтамалық шарттары төмендегідей:
· Салыстырмалы ылғалдылық: 0%
· Абсолютті кіріс қысымы: 1 бар
· Кіру температурасы: 20°C
Жылжыту FAD келесі жұмыс қысымында өлшенеді:
Тұрақты жылдамдық үлгілері:
-7,5 бар үлгілері: 7 бар
-8,6 бар үлгілері: 7 бар
-10 бар үлгілері: 9 бар
VSD модельдері:
-8,6 бар үлгілері: 7 бар
-10,4 бар үлгілері: 9 бар
(2) Жұмыс станциясының А сыныбының өлшенген эмиссиялық дыбыс қысымының деңгейі (LpWSAd). ISO 2151:2004 (ISO 9614/2 дыбыс қарқындылығын сканерлеу әдісі) бойынша өлшенеді. Жаңадан қосылған KpAd түзету коэффициенті сынақ кодына сәйкес белгісіз.
(3) V1=380В, V2=400В.
(4) Салмағы тек анықтама үшін берілген; нақты салмағы басым болады.
ZR/ZT 200-275 (FF)
| Үлгі | Максималды шығару қысымы (бар) | Трафик FAD(л/с) | Трафик FAD(м³/мин) | Орнатылған қуат (кВт) | Шу деңгейі(дБ(А)) | Салмағы-Стандарт(кг) | Салмағы-толық өнімділік(кг) | Өлшем L(мм) | Өлшем Вт(мм) | Өлшем H(мм) |
|---|---|---|---|---|---|---|---|---|---|---|
| ZR 200 -7,5 | 7.5 | 602.3 | 36.1 | 200 | 67 | 3860 | 5230 | 3140 | 1662 | 2008 |
| ZR 200 -8,6 | 8.6 | 552.1 | 33.1 | 200 | 67 | 3860 | 5230 | 3140 | 1662 | 2008 |
| ZR 200 -10 | 10 | 506.6 | 30.0 | 200 | 67 | 3860 | 5230 | 3140 | 1662 | 2008 |
| ZR 250 -7,5 | 7.5 | 718.0 | 43.1 | 250 | 67 | 4310 | 5680 | 3140 | 1662 | 2008 |
| ZR 250 -8,6 | 8.6 | 684.3 | 41.0 | 250 | 67 | 4310 | 5680 | 3140 | 1662 | 2008 |
| ZR 250 -10 | 10 | 622.8 | 37.4 | 250 | 67 | 4310 | 5680 | 3140 | 1662 | 2008 |
| ZR 275 -7,5 | 7.5 | 774.4 | 46.5 | 275 | 67 | 4640 | 6010 | 3140 | 1662 | 2008 |
| ZR 275 -8,6 | 8.6 | 718.0 | 43.1 | 275 | 67 | 4640 | 6010 | 3140 | 1662 | 2008 |
| ZR 275 -10 | 10 | 683.9 | 41.0 | 275 | 67 | 4640 | 6010 | 3140 | 1662 | 2008 |
| ZR 275 -13 | 13 | 561.8 | 33.7 | 275 | 70 | 5250 | 6150 | 5040 | 1662 | 2008 |
| ZT 200 -7,5 | 7.5 | 567.1 | 34.0 | 200 | 77 | 5250 | 6150 | 5040 | 1662 | 2108 |
| ZT 200 -8,6 | 8.6 | 519.5 | 31.2 | 200 | 77 | 5250 | 6150 | 5040 | 1662 | 2108 |
| 200 -10 теңге | 10 | 497.4 | 29.8 | 200 | 78 | 5250 | 6150 | 5040 | 1662 | 2108 |
| теңге 250 -7,5 | 7.5 | 711.5 | 42.7 | 250 | 77 | 5700 | 6600 | 5040 | 1662 | 2108 |
| ZT 250 -8,6 | 8.6 | 676.8 | 40.6 | 250 | 77 | 5700 | 6600 | 5040 | 1662 | 2108 |
| 250 -10 теңге | 10 | 614.3 | 36.9 | 250 | 77 | 5700 | 6600 | 5040 | 1662 | 2108 |
| теңге 275 -7,5 | 7.5 | 745.4 | 44.7 | 275 | 77 | 6030 | 7080 | 5040 | 1662 | 2108 |
| теңге 275 -8,6 | 8.6 | 711.5 | 42.7 | 275 | 77 | 6030 | 7080 | 5040 | 1662 | 2108 |
| 275 -10 теңге | 10 | 676.4 | 40.6 | 275 | 78 | 6030 | 7080 | 5040 | 1662 | 2108 |
| Үлгі | Максималды шығару қысымы (бар) | Трафик FAD(л/с) | Трафик FAD(м³/мин) | Орнатылған қуат (кВт) | Шу деңгейі(дБ(А)) | Салмағы-Стандарт(кг) | Салмағы-толық өнімділік(кг) | Өлшем L(мм) | Өлшем Вт(мм) | Өлшем H(мм) |
|---|---|---|---|---|---|---|---|---|---|---|
| ZR 250 VSD -8,6 | 8.6 | 242.6-714.4 | 14.6-42.9 | 73 | 73 | 4710 | 6400 | 3140 | 1662 | 2008 |
| ZR 250 VSD -10,4 | 10.4 | 234.2-640.2 | 14.1-38.4 | 73 | 73 | 4710 | 6400 | 3140 | 1662 | 2008 |
| ZR 315 VSD -8,6 | 8.6 | 242.6-788.1 | 14.6-47.3 | 73 | 73 | 4710 | 6400 | 3140 | 1662 | 2008 |
| ZR 315 VSD -10,4 | 10.4 | 234,2-700,0 | 14.1-42.0 | 73 | 73 | 4710 | 6400 | 3140 | 1662 | 2008 |
| ZT 250 VSD -8,6 | 8.6 | 238,0-696,9 | 14.3-41.8 | 78 | 78 | 5700 | 6950 | 5040 | 1662 | 2108 |
| ZT 250 VSD -10,4 | 10.4 | 386,0-633,4 | 23,2-38,0 | 78 | 78 | 5700 | 6950 | 5040 | 1662 | 2108 |
| ZT 315 VSD -8,6 | 8.6 | 238,0-739,4 | 14.3-44.4 | 78 | 78 | 5700 | 6950 | 5040 | 1662 | 2108 |
| ZT 315 VSD -10,4 | 10.4 | 386,0-681,0 | 23.2-40.9 | 78 | 78 | 5700 | 6950 | 5040 | 1662 | 2108 |
-салыстырмалы ылғалдылық: 0%
-Абсолютті кіріс қысымы: 1бар
- Кіру температурасы: 20°℃
Шығару жылдамдығы (FAD) келесі жұмыс қысымдарында өлшенді
Тұрақты жылдамдық түрі:
-7,5 бар түрі: 7 бар
-8,6 бар түрі: 7 бар
-10 бар түрі: 9 бар
VSD түрі:
-8,6 бар түрі: 7 бар
-10,4 бар түрі: 9 бар
(2) Жұмыс станциясының А сыныбының өлшенген эмиссиялық дыбыс қысымының деңгейі (LpWSAd).
ISO 2151:2004 (150 9614/2 (дыбыс қарқындылығын сканерлеу әдісі) арқылы) бойынша өлшенген.
Жаңадан қосылған түзету коэффициенті сынақ кодына сәйкес толық белгісіз мән (KpAd) болып табылады.
(3) Салмағы тек анықтама үшін берілген; нақты берілген салмақ басым болады.
ZR 300-750
| Үлгі | Максималды шығару қысымы (бар) | Трафик FAD(л/с) | Трафик FAD(м³/мин) | Орнатылған қуат (кВт) | Шу деңгейі(дБ(А)) | Салмағы-Стандарт(кг) | Салмағы-толық өнімділік(кг) | Өлшем L(мм) | Өлшем Вт(мм) | Өлшем H(мм) |
|---|---|---|---|---|---|---|---|---|---|---|
| ZR 300 -7,5 | 7.5 | 774.6 | 46.5 | 300 | 72 | 7950 | 3700 | 2120 | 2400 | |
| ZR 300 -8,6 | 8.6 | 725.7 | 43.5 | 300 | 72 | 7950 | 3700 | 2120 | 2400 | |
| ZR 300 -10 | 10 | 695.1 | 41.7 | 300 | 72 | 7950 | 3700 | 2120 | 2400 | |
| ZR 315 -7,5 | 7.5 | 848.0 | 50.9 | 315 | 72 | 7950 | 3700 | 2120 | 2400 | |
| ZR 315 -8,6 | 8.6 | 793.1 | 47.6 | 315 | 72 | 7950 | 3700 | 2120 | 2400 | |
| ZR 315 -10 | 10 | 766.6 | 46.0 | 315 | 72 | 7950 | 3700 | 2120 | 2400 | |
| ZR 355 -7,5 | 7.5 | 939.1 | 56.3 | 355 | 74 | 8050 | 3700 | 2120 | 2400 | |
| ZR 355 -8,6 | 8.6 | 877.1 | 52.6 | 355 | 74 | 8050 | 3700 | 2120 | 2400 | |
| ZR 355 -10 | 10 | 839.6 | 50.4 | 355 | 74 | 8050 | 3700 | 2120 | 2400 | |
| ZR 400 -7,5 | 7.5 | 1034.2 | 62.1 | 400 | 74 | 8150 | 3700 | 2120 | 2400 | |
| ZR 400 -8,6 | 8.6 | 963.9 | 57.8 | 400 | 74 | 8150 | 3700 | 2120 | 2400 | |
| ZR 400 -10 | 10 | 930.5 | 55.8 | 400 | 74 | 8150 | 3700 | 2120 | 2400 | |
| ZR 425 -7,5 | 7.5 | 1143.9 | 68.6 | 450 | 74 | 8250 | 3700 | 2120 | 2400 | |
| ZR 425 -8,6 | 8.6 | 1063.1 | 63.8 | 450 | 74 | 8250 | 3700 | 2120 | 2400 | |
| ZR 450 -7,5 | 7.5 | 1275.7 | 76.5 | 450 | 74 | 8700 | 4320 | 2120 | 2400 | |
| ZR 450 -8,6 | 8.6 | 1191.8 | 71.5 | 450 | 74 | 8700 | 4320 | 2120 | 2400 | |
| ZR 450 -10 | 10 | 1106.3 | 66.3 | 450 | 74 | 8700 | 4320 | 2120 | 2400 | |
| ZR 500 -7,5 | 7.5 | 1399.1 | 78.3 | 500 | 74 | 9200 | 4320 | 2120 | 2400 | |
| ZR 500 -8,6 | 8.6 | 1305.2 | 73.1 | 500 | 74 | 9200 | 4320 | 2120 | 2400 | |
| ZR 500 -10 | 10 | 1217.8 | 73.1 | 500 | 74 | 9200 | 4320 | 2120 | 2400 | |
| ZR 630 -7,5 | 7.5 | 1715.0 | 102.9 | 630 | 76 | 9800 | 4320 | 2120 | 2400 | |
| ZR 630 -8,6 | 8.6 | 1595.0 | 95.7 | 630 | 76 | 9800 | 4320 | 2120 | 2400 | |
| ZR 630 -10 | 10 | 1484.1 | 88.9 | 630 | 76 | 9800 | 4320 | 2120 | 2400 | |
| ZR 750 -7,5 | 7.5 | 2046.2 | 122.8 | 750 | 76 | 10000 | 4320 | 2120 | 2400 | |
| ZR 750 -8,6 | 8.6 | 1827.4 | 109.6 | 750 | 76 | 10000 | 4320 | 2120 | 2400 | |
| ZR 750 -10 | 10 | 1696.7 | 101.8 | 750 | 76 | 10000 | 4320 | 2120 | 2400 |
| Үлгі | Максималды шығару қысымы (бар) | Трафик FAD(л/с) | Трафик FAD(м³/мин) | Орнатылған қуат (кВт) | Шу деңгейі(дБ(А)) | Салмағы-Стандарт(кг) | Салмағы-толық өнімділік(кг) | Өлшем L(мм) | Өлшем Вт(мм) | Өлшем H(мм) |
|---|---|---|---|---|---|---|---|---|---|---|
| ZR 355 VSD -8,6 | 8.6 | 371.2-1037.5 | 22.3-62.2 | 81 | 81 | 8805 | 4075 | 2120 | 2400 | |
| ZR 355 VSD -10,4 | 10.4 | 374,4-942,4 | 22,5-56,5 | 81 | 81 | 8805 | 4075 | 2120 | 2400 | |
| ZR 400 VSD -8,6 | 8.6 | 371,2-1120,9 | 22.3-67.3 | 81 | 81 | 9090 | 4075 | 2120 | 2400 | |
| ZR 400 VSD -10,4 | 10.4 | 374,4-998,6 | 22,5-59,9 | 81 | 81 | 9090 | 4075 | 2120 | 2400 | |
| ZR 500 VSD -10,4 | 10.4 | 374,4-1177,9 | 22,5-70,7 | 81 | 81 | 9190 | 4075 | 2120 | 2400 | |
| ZR 700 VSD -8,6 | 8.6 | 374.4-2061.8 | 54,9-123,7 | 83 | 83 | 11402 | 4660 | 2120 | 2470 | |
| ZR 700 VSD -10,4 | 10.4 | 849,7-1840,5 | 51,0-110,4 | 83 | 83 | 11402 | 4660 | 2120 | 2470 | |
| ZR 900 VSD -8,6 | 8.6 | 930,7-2475,4 | 55,8-148,5 | 83 | 83 | 12600 | 4660 | 2120 | 2470 | |
| ZR 900 VSD -10,4 | 10.4 | 864,8-1873,2 | 51.9-112.4 | 83 | 83 | 12600 | 4660 | 2120 | 2470 |
Құрылғының өнімділік анықтамалық шарттары ISO 1217 4-ші басылымына (2009) С қосымшасына сәйкес өлшенген:
· Салыстырмалы ылғалдылық: 0%
· Абсолютті кіріс қысымы: 1 бар
· Кіру температурасы: 20°C разряд жылдамдығы (FAD) келесі жұмыс қысымдарында өлшенді:
Тұрақты жылдамдық түрі:
· -7,5 бар түрі: 7 бар
· -8,6 бар түрі: 7 бар
· -10 бар түрі: 9 бар
VSD түрі:
· -8,6 бар түрі: 7 бар
· -10,4 бар түрі: 9 бар
· (2) Жұмыс станциясының А сыныбының өлшенген эмиссиялық дыбыс қысымының деңгейі (LpWSAd). ISO 2151:2004 стандартына сәйкес өлшенген (150 9614/2 дыбыс қарқындылығын сканерлеу әдісімен). Жаңадан қосылған түзету коэффициенті сынақ кодына сәйкес толық белгісіз мән (KpAd) болып табылады.
· (3) Салмағы тек анықтама үшін берілген; нақты берілген салмақ басым болады.
ZR 200X-400X
| Үлгі | Максималды шығару қысымы (бар) | Трафик FAD(л/с) | Трафик FAD(м³/мин) | Орнатылған қуат (кВт) | Шу деңгейі(дБ(А)) | Салмағы-Стандарт(кг) | Өлшем L(мм) | Өлшем Вт(мм) | Өлшем H(мм) |
|---|---|---|---|---|---|---|---|---|---|
| ZR 200X -7,5 | 7.5 | 623.1 | 37.4 | 200 | 67 | 3860 | 3140 | 1662 | 2008 |
| ZR 200X -8,6 | 8.6 | 601.9 | 36.1 | 200 | 67 | 3860 | 3140 | 1662 | 2008 |
| ZR 200X -10 | 10 | 551.7 | 33.1 | 200 | 67 | 3860 | 3140 | 1662 | 2008 |
| ZR 250X -7,5 | 7.5 | 717.7 | 43.1 | 250 | 67 | 4310 | 3140 | 1662 | 2008 |
| ZR 250X -8,6 | 8.6 | 683.8 | 41.0 | 250 | 67 | 4310 | 3140 | 1662 | 2008 |
| ZR 315X -7,5 | 7.5 | 939.0 | 56.3 | 315 | 76 | 7950 | 3700 | 2120 | 2400 |
| ZR 355X -7,5 | 7.5 | 1034.2 | 62.1 | 355 | 76 | 8050 | 3700 | 2120 | 2400 |
| ZR 355X -8,6 | 8.6 | 963.5 | 57.8 | 355 | 76 | 8050 | 3700 | 2120 | 2400 |
| ZR 355X -10 | 10 | 930.2 | 55.8 | 355 | 76 | 8050 | 3700 | 2120 | 2400 |
| ZR 400X -7,5 | 7.5 | 1143.8 | 68.6 | 400 | 76 | 8150 | 3700 | 2120 | 2400 |
| ZR 400X -8,6 | 8.6 | 1062.7 | 63.8 | 400 | 76 | 8150 | 3700 | 2120 | 2400 |
| Үлгі | Максималды шығару қысымы (бар) | Трафик FAD(л/с) | Трафик FAD(м³/мин) | Шу деңгейі(дБ(А)) | Салмағы-Стандарт(кг) | Өлшем L(мм) | Өлшем Вт(мм) | Өлшем H(мм) |
|---|---|---|---|---|---|---|---|---|
| ZR 75 VSD+ | 10.4 | 78,8-229,9 | 4.7-13.8 | 68 | 2500 | 2030 | 1660 | 2000 |
| ZR 90 VSD+ | 10.4 | 78,8-283,9 | 4,7-17,0 | 68 | 2500 | 2030 | 1660 | 2000 |
| ZR 110 VSD+ | 10.4 | 78,8-330,3 | 4.7-19.8 | 68 | 2500 | 2030 | 1660 | 2000 |
| ZR 132 VSD+ | 10.4 | 78,8-384,0 | 4,7-23,0 | 68 | 2500 | 2030 | 1660 | 2000 |
| ZT 145 VSD+ | 10.4 | 78,8-415,2 | 4.7-24.9 | 70 | 2500 | 2030 | 1660 | 2000 |
| ZT 160 VSD+ | 10.4 | 78,8-468,2 | 4.7-27.1 | 70 | 2500 | 2030 | 1660 | 2000 |
| ZT 75 VSD+ | 10.4 | 78,8-227,4 | 4.7-13.6 | 72 | 3150 | 3400 | 1654 | 2000 |
| ZT 90 VSD+ | 10.4 | 78,8-276,9 | 4.7-16.6 | 72 | 3150 | 3400 | 1654 | 2000 |
| ZT 110 VSD+ | 10.4 | 78,8-323,4 | 4.7-19.4 | 72 | 3150 | 3400 | 1654 | 2000 |
| ZT 132 VSD+ | 10.4 | 78,8-377,5 | 4.7-22.7 | 72 | 3150 | 3400 | 1654 | 2000 |
| ZT 145 VSD+ | 10.4 | 78,8-409,0 | 4.7-24.5 | 74 | 3150 | 3400 | 1654 | 2000 |
| ZT 160 VSD+ | 10.4 | 124,7-436,4 | 7.5-26.2 | 74 | 3150 | 3400 | 1654 | 2000 |
| Үлгі | Максималды шығару қысымы (бар) | Трафик FAD(л/с) | Трафик FAD(м³/мин) | Шу деңгейі(дБ(А)) | Салмағы-Стандарт(кг) | Өлшем L(мм) | Өлшем Вт(мм) | Өлшем H(мм) |
|---|---|---|---|---|---|---|---|---|
| ZR 75 VSD+ FF | 10.4 | 78,8-229,9 | 4.7-13.8 | 68 | 3400 | 3400 | 1660 | 2000 |
| ZR 90 VSD+ FF | 10.4 | 78,8-283,9 | 4,7-17,0 | 68 | 3400 | 3400 | 1660 | 2000 |
| ZR 110 VSD+ FF | 10.4 | 78,8-330,3 | 4.7-19.8 | 68 | 3400 | 3400 | 1660 | 2000 |
| ZR 132 VSD+ FF | 10.4 | 78,8-384,0 | 4,7-23,0 | 68 | 3400 | 3400 | 1660 | 2000 |
| ZR 145 VSD+ FF | 10.4 | 78,8-415,2 | 4.7-24.9 | 70 | 3400 | 3400 | 1660 | 2000 |
| ZR 160 VSD+ FF | 10.4 | 78,8-468,2 | 4.7-27.1 | 70 | 3400 | 3400 | 1660 | 2000 |
| ZT 75 VSD+ FF | 10.4 | 78,8-227,4 | 4.7-13.6 | 72 | 3790 | 4085 | 1654 | 2000 |
| ZT 90 VSD+ FF | 10.4 | 78,8-276,9 | 4.7-16.6 | 72 | 3790 | 4085 | 1654 | 2000 |
| ZT 110 VSD+ FF | 10.4 | 78,8-323,4 | 4.7-19.4 | 72 | 3790 | 4085 | 1654 | 2000 |
| ZT 132 VSD+ FF | 10.4 | 107,0-377,5 | 6.4-22.7 | 72 | 3790 | 4085 | 1654 | 2000 |
| ZT 145 VSD+ FF | 10.4 | 118,0-409,0 | 7.1-24.5 | 74 | 3790 | 4085 | 1654 | 2000 |
| ZT 160 VSD+ FF | 10.4 | 124,7-436,4 | 7.5-26.2 | 74 | 3790 | 4085 | 1654 | 2000 |
Құрылғының өнімділік анықтамалық шарттары ISO 1217 4-ші басылымына (2009) С қосымшасына сәйкес өлшенген:
· Салыстырмалы ылғалдылық: 0%
· Абсолютті кіріс қысымы: 1 бар
· Кіру температурасы: 20°C разряд жылдамдығы (FAD) келесі жұмыс қысымдарында өлшенді:
Тұрақты жылдамдық түрі:
· -7,5 бар түрі: 7 бар
· -8,6 бар түрі: 7 бар
· -10 бар түрі: 9 бар
VSD түрі:
· -8,6 бар түрі: 7 бар
· -10,4 бар түрі: 9 бар
· (2) Жұмыс станциясының А сыныбының өлшенген эмиссиялық дыбыс қысымының деңгейі (LpWSAd). ISO 2151:2004 стандартына сәйкес өлшенген (150 9614/2 дыбыс қарқындылығын сканерлеу әдісімен). Жаңадан қосылған түзету коэффициенті сынақ кодына сәйкес толық белгісіз мән (KpAd) болып табылады.
· (3) Салмағы тек анықтама үшін берілген; нақты берілген салмақ басым болады.
Коммерциялық аймақтарға жақын орналасқан орауыш және жиһаз шығаратын зауыттарда шудың ластануы үздіксіз заңды тәуекел болып табылады. DECHUAN осы ерекше 55-900 кВт төмен шуы бар майсыз ауа компрессорын тығыздығы жоғары орау зауытына орналастырды. Ескі, дірілдеген поршеньдік жүйелерді осы дыбыс оқшаулағыш бұрандалы құрылыммен ауыстыру арқылы зауыт мыңдаған қайталанатын нормативтік айыппұлдарды болдырмай, жергілікті стандарттарға толық сәйкес келу үшін шектік шу деңгейін төмендетті.
• Толық жүктемедегі анекогенді камераны сынау: барлық жиіліктердегі дәл акустикалық профильдерді картаға түсіру үшін қондырғылар мамандандырылған дыбыс камераларында максималды 900 кВт қуатта жұмыс істейді.
• Роторлардың динамикалық теңгерілуі: Мойынтіректердің ұзақ мерзімді тозуына және құрылымдық шуды тудыратын микро тербелістерді жою үшін премиум жабынмен қапталған роторлар динамикалық түрде теңестіріледі.
• TÜV класының 0 майсыз сертификаты: қатаң зертханалық талдау қысылған ауа ағынындағы майдың нөлдік құрамын растайды, бұл тыныш жұмыспен қатар таза газға кепілдік береді.
A: Мүлдем емес. Ішкі желдету шкафтың ішінде теріс қысым аймағын жасайтын жоғары статикалық қысымды радиалды салқындату желдеткішіне негізделген. Салқын ауа тікелей тот баспайтын болаттан жасалған алдын ала салқындатқыш арқылы бағытталған арна арқылы сорылады және жоғары қарай шығарылады, тіпті 50°C қоршаған орта жағдайында тұрақты ішкі температураны сақтайды.
A: Стандартты өнеркәсіптік ауа қондырғылары көбінесе жоғары айналу моменті кезінде металдың дірілдеген дыбысын тудыратын, уақыт өте келе микро-артқы жағын дамытатын төменгі сортты берілістерді пайдаланады. Біздің DIN 5 дәрежелі берілістерімізде микрометрлік дәлдікпен профильді тістер бар, бұл механикалық үйкеліс дыбысын және қуат беру жоғалуын азайтатын біркелкі тор байланысын қамтамасыз етеді.
A: Иә. Құрылымдық акустикалық төсем жоғары және орта жиіліктегі ауа резонансты жұтатындықтан, сыртқы децибел профилі стандартты ашық рамалық машиналарға қарағанда айтарлықтай төмен. Бұл зауыттарға 55-900 кВт төмен шуы бар майсыз ауа компрессорын нақты өндірістік желіге жақын орналастыру арқылы ұзақ, қымбат құбырлардың жұмысынан бас тартуға мүмкіндік береді.
Copyright © 2025 Dechuan Compressor (Shanghai) Co., Ltd. Барлық құқықтар қорғалған.
