Ауа сақтауға арналған резервуар

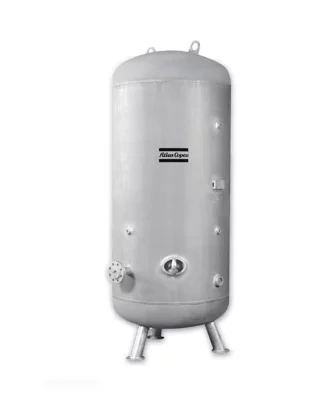

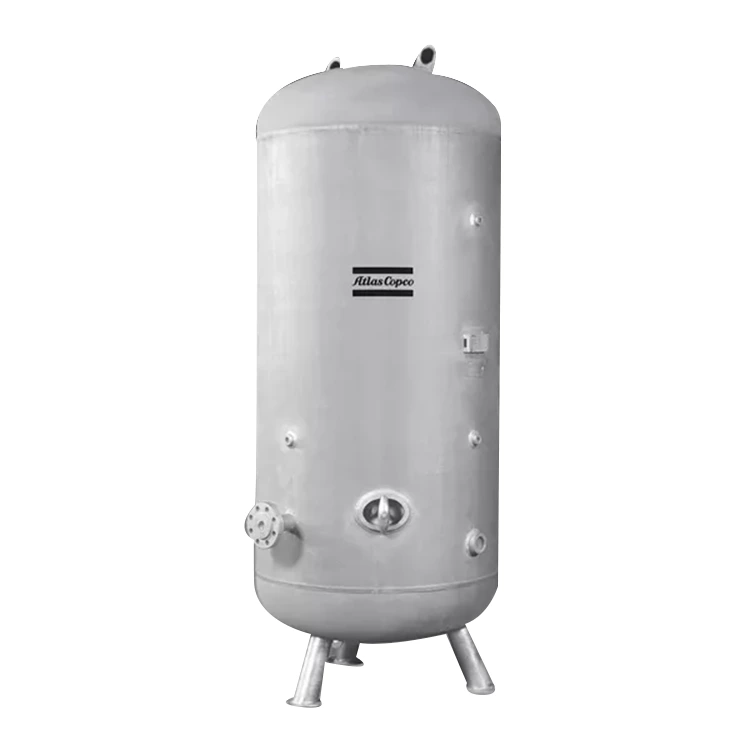

HTA жоғары қысымды ауа сақтау цистерналары

Жоғары қысымды қолдану үшін энергияны үнемдеу

Atlas Copco компаниясының HTA жоғары қысымды ауа сақтау резервуарлары ең жоғары сұранысты қанағаттандыру үшін сығылған ауаны сақтау арқылы тұрақты қысымда сығылған ауаны қамтамасыз етеді. Шамадан тыс жүктеу/түсіру циклдерін болдырмай, олар энергияны үнемдейді және ауа компрессорының қызмет ету мерзімін ұзартады. HTA жоғары қысымды қолданбалар үшін өте қолайлы.

Әртүрлі дала жағдайларына қолайлы

HTA -10°C/14°F пен +55°C/131°F аралығындағы қоршаған орта температурасында тиімді жұмыс істей алады және ылғалды және ыстық сығылған ауаны өңдеуге жарамды. Конденсатты ағызу қосымша болып табылады.

Жоғары сенімділік

Біз қарсылықты, кернеуді, пульсацияны және дірілді есептеу үшін соңғы элементтерді динамикалық есептеу әдісін қолданамыз және HTA-ны есептеу нәтижелері негізінде жобалаймыз, бұл оған керемет сенімділік береді (CE 97/23 – ASME бөлімі VIII, div 3).

Технологиялық артықшылықтар

Техникалық артықшылықтар

■Қауіпсіз таңдау

HTA газ цистерналары 45 бар қысымға және 55°C/131°F температураға арналған компрессорлармен оңай үйлеседі.

■Мықты құрылыс

Қауіпсіз ыстық мырышталған металл резервуарлар жоғары қорғанысты ұсынады.

■Оңай орнату

Ыңғайлы орнату үшін оңай қол жетімді орнату тесіктерімен жабдықталған.

Ауа қабылдағыш резервуары дегеніміз не?

Ауа қабылдағыш цистерналар, кейде сығылған ауа сақтау цистерналары деп аталады, сығылған ауа жүйелерінің маңызды құрамдас бөлігі болып табылады. Олардың негізгі мақсаты - ең жоғары жүйе сұранысын қанағаттандыру және зауыт жұмысының тиімділігін оңтайландыру үшін сығылған ауаны уақытша сақтау.

Ауа сақтау резервуарының рөлі

Теориялық тұрғыдан алғанда, сіздің ауа компрессорлық қондырғыңыз ауа қабылдау резервуарысыз жұмыс істей алады. Дегенмен, ауа жүйесінде құрамдас бөліктің болмауы компрессордың тиеу және түсіру циклдарын көбейтіп, оған ауыр жүк түсіреді. Тиеу және түсіру циклі сіздің мекемедегі сұраныстың ауытқуына байланысты екенін есте ұстаған жөн.

Ауа қоймасы пневматикалық жүйелерде шешуші рөл атқарады. Олар сығылған ауаны құбыр жүйесіне немесе жабдыққа кірмес бұрын сақтау үшін қолданылады. Қысқаша айтқанда, ауа қабылдау резервуары компрессор мен сұраныстың өзгеруінен туындаған қысымның ауытқуы арасындағы буфер ретінде әрекет етеді.

Кейбір ауа компрессорлары «цистернаға орнатылған», яғни олар толық блок ретінде қамтамасыз етілген және ауа қабылдау резервуарының үстіне орнатылған. Резервуар түріндегі ауа компрессорларын пайдалану кеңістікті үнемдеп қана қоймайды, сонымен қатар жеке кептіргіштерді орнату үшін қажетті бастапқы орнату құнын азайтады. Бұл конфигурация шағын ауа компрессорларында өте кең таралған және шығыс қуаты әдетте 26 киловатттан (немесе 35 ат күшінен) аспайды. Үлкен ауа компрессорлары резервуарды орнату конструкциялары үшін жарамайды, себебі бұл қауіпсіздікке қауіп төндіретін өте ауыр орнатуға әкеледі.

Пневматикалық жүйелерде ауа қабылдағыштарды пайдалану шамадан тыс айналымды азайтуға және тұрақты ауа қысымын қамтамасыз етуге мүмкіндік береді, бұл компрессорлардың тиімділігін сақтау және олардың қызмет ету мерзімін ұзарту үшін өте маңызды.

Ауа қабылдағыштардың түрлері

Арнайы қолданбалы қажеттіліктерді қанағаттандыру үшін ауа қабылдағыштардың әртүрлі түрлері бар. Ең көп таралғандардың арасында ылғалды ауа қабылдағыштар мен құрғақ ауа қабылдағыштар бар.

Ауа компрессоры мен кептіргіш арасына ылғалды ауа қабылдағышты орнатыңыз. Бұл сақтау цистерналары тазартылмаған сығылған ауаны сақтайды және ауа кептіру жүйесіне кірер алдында ылғалды кетіруге көмектеседі, кептіргіштің өнімділігін арттыруда шешуші рөл атқарады. Бұл қадам кептіру процесінің тиімділігін арттыруды қамтамасыз ете алады.

Екінші жағынан, құрғақ ауа қабылдағыш өңделген сығылған ауаны сақтайды және әдетте ауа компрессоры мен кептіргіштен кейін орнатылады. Олардың негізгі функциясы құрғақ ауаның тұтастығын сақтау және жүйенің тұрақты және сенімді жұмысын қамтамасыз ету болып табылады.

Ауа қабылдағыш цистернасын қалай дұрыс таңдауға болады?

Ауа сақтауға арналған резервуарды таңдаудың жақсы ережесі - CFM ағынының жылдамдығына 3-4 галлон ауаны немесе пайдаланылатын ауа компрессорының түріне және қолдануға байланысты сығылған ауаның литріне секундына 10-15 литрге рұқсат беру. Ауа компрессорын таңдау сияқты, жүйеңізге сәйкес ауа қабылдағыш резервуарының техникалық сипаттамаларын анықтау кезінде бірнеше факторларды ескеру қажет. Келесі факторлар қатаң түрде ұсынылады:

Қысымның ауытқуын/төмендеуін азайту: Ауа қабылдау цистернасы өндіріс процесіне және өнім сапасына әсер етуі мүмкін қысымның ауытқуын азайту үшін қолданылады. Компрессорға дұрыс ауа қабылдайтын резервуарды таңдағанда, екі мәнді ескеру қажет: компрессордың шығыс қысымы және пайдалану орнындағы қолдану талаптары. Ауа қабылдау резервуарында сақталған сығылған ауаның қысымы тиісті процесті қолдау үшін жеткілікті болғанда ғана пайдалы екенін ескеріңіз. Сондықтан ауа қабылдау резервуарының соңғы пайдаланушыға/жабдыққа қажетті қысымда газ беретін ұзақтығын (минуттармен) ескеру қажет.

Қысқа мерзімді ауаның ең жоғары талаптарын қанағаттандыру: Егер сығылған ауаға сұраныс күн бойы күрт өзгеріп тұрса, жүйе қысымының рұқсат етілген деңгейден төмен түспеуін қамтамасыз ету үшін ең жоғары сұранысты ескеру қажет. Ауа сақтауға арналған резервуарлар компрессор қанағаттандыра алмайтын қысқа мерзімді ауа талаптарын қанағаттандыру үшін сақтауды қамтамасыз етеді. Ауа талаптары күннің уақытына, ауысым кестелеріне немесе тіпті ерекше қажеттіліктерге байланысты (мысалы, құм үрлеу машиналарын немесе абразивті тасымалдағыштарды ағынды машиналарды кездейсоқ пайдалану) байланысты өзгеруі мүмкін. Сығылған ауаны қолдануды, қажетті ауа ағынының жылдамдығын (CFM немесе секундына литр) және жүйеңіздің күтілетін ең жоғары қысымдарын мұқият түсіну өте пайдалы, өйткені бұл процестің кез келген бөлігінде ауа тапшылығын болдырмау үшін қаншалықты сығылған ауа ағыны қажет екенін анықтайды.

Ауа қабылдағышты есептеу
