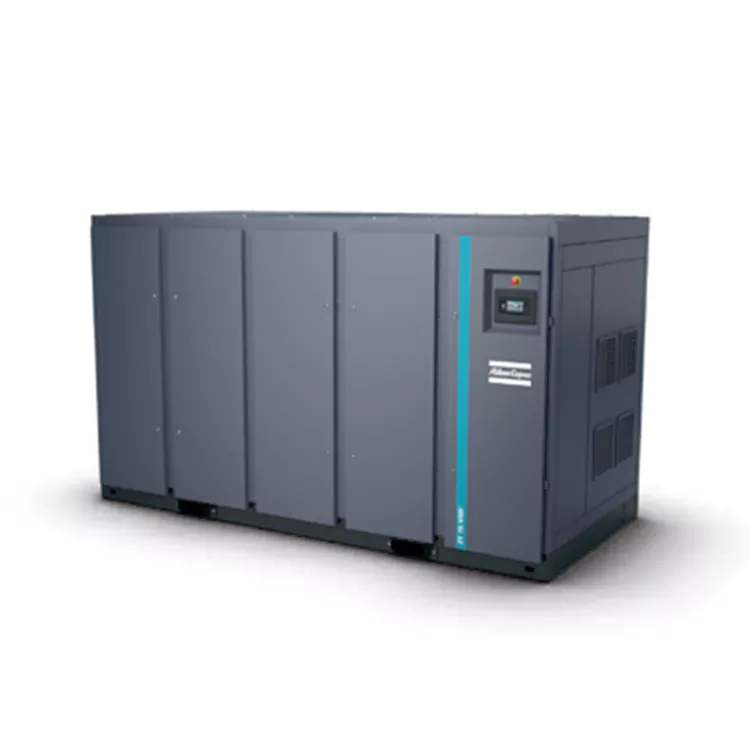

DECHUAN жаһандық көтерме сатып алу үшін сапалы қос жетекті VSD майсыз бұрандалы ауа компрессорын жеткізеді. Екі тәуелсіз тұрақты магнит қозғалтқышы бар бұл машина ауыспалы өндіріс ауысымдарында энергияны пайдалануды оңтайландырады.
Зауыттық электр қуатына шоттарды төмендету үшін Қытайдағы екі жетекті VSD майсыз бұрандалы ауа компрессорына тапсырыс беру инвестицияны дереу қайтаруды қамтамасыз етеді. DECHUAN-ның қос тұрақты магнит дизайны дәстүрлі механикалық ілінісу шығындарын болдырмайды және құбылмалы құрал жүктемелеріне дәл сәйкес келетін ағынды 20%-дан 100%-ға дейін кең ауқымды реттеуге мүмкіндік береді.
Дәстүрлі ауыспалы жиілікті жетек компрессорлары ортақ беріліс механизмі арқылы жоғары қысымды және төмен қысымды бұрандалы роторларды айналдыру үшін бір қозғалтқышты пайдаланады. Бұл төмен жылдамдықпен жұмыс істегенде механикалық шығындарды тудырады. Ауа компрессоры жоғары сплит архитектурасын пайдаланады:
• Тәуелсіз IE5 тұрақты магнитті қозғалтқыштар: төмен қысымды және жоғары қысымды компрессор сатылары бөлек, арнайы IP66 тұрақты магнит қозғалтқыштары арқылы басқарылады. Әрбір кезең өзінің оңтайлы жылдамдық профилінде жұмыс істейді.
• Ағынды реттеудің кең ауқымы: Біздің реттелетін жиілік инверторлары 20% және 100% аралығындағы тұрақты ағынды реттеуге қол жеткізе отырып, төменгі деңгейлі бір қозғалтқышты жүйелерде кездесетін шектеуші «жылдамдық терезелерін» толығымен жояды.
• Қысымнан артық қысу жоқ: Жүйе желідегі қысымның ауытқуын қатаң түрде 0,10 бар шегінде сақтайды, бұл зауыт желісін шамадан тыс қысыммен байланысты энергия ысыраптарының алдын алады.
| Үлгі | Максималды шығару қысымы (бар) | Трафик FAD(л/с) | Трафик FAD(м³/мин) | Орнатылған қуат (кВт) | Шу деңгейі(дБ(А)) | Салмағы-Стандарт(кг) | Салмағы-толық өнімділік(кг) | Өлшем L(мм) | Өлшем Вт(мм) | Өлшем H(мм) |
|---|---|---|---|---|---|---|---|---|---|---|
| ZR 55 -7,5STD | 7.5 | 169.7 | 10.2 | 55 | 72 | 2245 | 2685 | 2230 | 1660 | 2000 |
| ZR 55 -8,6STD | 8.6 | 156.6 | 9.4 | 55 | 72 | 2245 | 2685 | 2230 | 1660 | 2000 |
| ZR 55 -10STD | 10 | 140.9 | 8.5 | 55 | 72 | 2245 | 2685 | 2230 | 1660 | 2000 |
| ZR 75 -7,5STD | 7.5 | 224.7 | 13.5 | 75 | 72 | 2385 | 2825 | 2230 | 1660 | 2000 |
| ZR 75 -8,6STD | 8.6 | 214.9 | 12.9 | 75 | 72 | 2385 | 2825 | 2230 | 1660 | 2000 |
| ZR 75 -10STD | 10 | 205.0 | 12.3 | 75 | 72 | 2385 | 2825 | 2230 | 1660 | 2000 |
| ZR 90 -7,5STD | 7.5 | 267.2 | 16.0 | 90 | 72 | 2334 | 2774 | 2230 | 1660 | 2000 |
| ZR 90 -8,6STD | 8.6 | 250.9 | 15.1 | 90 | 74 | 2334 | 2774 | 2230 | 1660 | 2000 |
| ZR 90 -10STD | 10 | 236.5 | 14.2 | 90 | 74 | 2334 | 2774 | 2230 | 1660 | 2000 |
| ZT 55 -7,5STD | 7.5 | 166.4 | 10.0 | 55 | 78 | 2810 | 3055 | 2630 | 1660 | 2150 |
| ZT 55 -8,6STD | 8.6 | 153.2 | 9.2 | 55 | 78 | 2810 | 3055 | 2630 | 1660 | 2150 |
| ZT 55 -10STD | 10 | 137.6 | 8.3 | 55 | 78 | 2810 | 3055 | 2630 | 1660 | 2150 |
| ZT 75 -7,5STD | 7.5 | 221.3 | 13.3 | 75 | 78 | 2930 | 3175 | 2630 | 1660 | 2150 |
| ZT 75 -8,6STD | 8.6 | 211.6 | 12.7 | 75 | 78 | 2930 | 3175 | 2630 | 1660 | 2150 |
| ZT 75 -10STD | 10 | 201.6 | 12.1 | 75 | 78 | 2930 | 3175 | 2630 | 1660 | 2150 |
| ZT 90 -7,5STD | 7.5 | 263.9 | 15.8 | 90 | 79 | 2940 | 3185 | 2630 | 1660 | 2150 |
| ZT 90 -8,6STD | 8.6 | 247.5 | 14.9 | 90 | 79 | 2940 | 3185 | 2630 | 1660 | 2150 |
| ZT 90 -10STD | 10 | 233.1 | 14.0 | 90 | 79 | 2940 | 3185 | 2630 | 1660 | 2150 |
ZR/ZT 75-90 VSD (FF) STD
| Үлгі | Максималды шығару қысымы (бар) | Трафик FAD(л/с) | Трафик FAD(м³/мин) | Шу деңгейі(дБ(А)) | Салмағы-Стандарт(кг) | Салмағы-толық өнімділік(кг) | Өлшем L(мм) | Өлшем Вт(мм) | Өлшем H(мм) |
|---|---|---|---|---|---|---|---|---|---|
| ZR 75 VSD -8,6 STD | 8.6 | 74,7-229,4 | 4,5-13,8 | 73 | 2219 | 2659 | 2230 | 1660 | 2000 |
| ZR 75 VSD -10,4 STD | 10.4 | 81.7-202.9 | 4.9-12.2 | 73 | 2219 | 2659 | 2230 | 1660 | 2000 |
| ZR 90 VSD -8,6 STD | 8.6 | 74.1-282.5 | 4.4-16.9 | 73 | 2270 | 2710 | 2230 | 1660 | 2000 |
| ZR 90 VSD -10,4 STD | 10.4 | 75,5-250,5 | 4,5-15,0 | 73 | 2270 | 2710 | 2230 | 1660 | 2000 |
| ZT 75 VSD -8,6 STD | 8.6 | 71,2-226,0 | 4.3-13.6 | 78 | 2795 | 3040 | 2630 | 1660 | 2150 |
| ZT 75 VSD -10,4 STD | 10.4 | 78.2-199.6 | 4,7-12,0 | 78 | 2795 | 3040 | 2630 | 1660 | 2150 |
| ZT 90 VSD -8,6 STD | 8.6 | 70,6-279,1 | 4.2-16.7 | 79 | 2855 | 3100 | 2630 | 1660 | 2150 |
| ZT 90 VSD -10,4 STD | 10.4 | 72,0-247,1 | 4.3-14.8 | 79 | 2855 | 3100 | 2630 | 1660 | 2150 |
Құрылғының өнімділік анықтамалық шарттары ISO 1217 4-ші басылымына (2009) С қосымшасына сәйкес өлшенген:
· Салыстырмалы ылғалдылық: 0%
· Абсолютті кіріс қысымы: 1 бар
· Кіру температурасы: 20°C разряд жылдамдығы (FAD) келесі жұмыс қысымдарында өлшенді:
Тұрақты жылдамдық түрі:
· -7,5 бар түрі: 7 бар
· -8,6 бар түрі: 7 бар
· -10 бар түрі: 9 бар
VSD түрі:
· -8,6 бар түрі: 7 бар
· -10,4 бар түрі: 9 бар
· (2) Жұмыс станциясының А сыныбының өлшенген эмиссиялық дыбыс қысымының деңгейі (LpWSAd). ISO 2151:2004 стандартына сәйкес өлшенген (150 9614/2 дыбыс қарқындылығын сканерлеу әдісімен). Жаңадан қосылған түзету коэффициенті сынақ кодына сәйкес толық белгісіз мән (KpAd) болып табылады.
· (3) Салмағы тек анықтама үшін берілген; нақты берілген салмақ басым болады.
ZR/ZT 110-160 (FF) STD
| Үлгі | Максималды шығару қысымы (бар) | Трафик FAD(л/с) | Трафик FAD(м³/мин) | Орнатылған қуат (кВт) | Шу деңгейі(дБ(А)) | Салмағы-Стандарт(кг) | Салмағы-толық өнімділік(кг) | Өлшем L(мм) | Өлшем Вт(мм) | Өлшем H(мм) |
|---|---|---|---|---|---|---|---|---|---|---|
| ZR 110 -7,5 STD | 7.5 | 318.2 | 19.1 | 110 | 74 | 2800 | 3600 | 2431 | 1660 | 2000 |
| ZR 110 -8,6 STD | 8.6 | 297.5 | 17.8 | 110 | 74 | 2800 | 3600 | 2431 | 1660 | 2000 |
| ZR 110 -10 STD | 10 | 277.6 | 16.7 | 110 | 74 | 2800 | 3600 | 2431 | 1660 | 2000 |
| ZR 132 -7,5 STD | 7.5 | 362.9 | 21.8 | 132 | 74 | 2850 | 3650 | 2431 | 1660 | 2000 |
| ZR 132 -8,6 STD | 8.6 | 338.5 | 20.3 | 132 | 74 | 2850 | 3650 | 2431 | 1660 | 2000 |
| ZR 132 -10 STD | 10 | 314.4 | 18.9 | 132 | 74 | 2850 | 3650 | 2431 | 1660 | 2000 |
| ZR 145 -7,5 STD | 7.5 | 392.9 | 23.6 | 145 | 74 | 2878 | 3678 | 2431 | 1660 | 2000 |
| ZR 145 -8,6 STD | 8.6 | 364.1 | 21.8 | 145 | 74 | 2878 | 3678 | 2431 | 1660 | 2000 |
| ZR 145 -10 STD | 10 | 350.8 | 21.0 | 145 | 74 | 2878 | 3678 | 2431 | 1660 | 2000 |
| ZR 160 -7,5 STD | 7.5 | 434.0 | 26.0 | 160 | 74 | 2890 | 3690 | 2431 | 1660 | 2000 |
| ZR 160 -8,6 STD | 8.6 | 418.3 | 25.1 | 160 | 74 | 2890 | 3690 | 2431 | 1660 | 2000 |
| ZR 160 -10 STD | 10 | 399.0 | 23.9 | 160 | 74 | 2890 | 3690 | 2431 | 1660 | 2000 |
| ZT 110 -7,5 STD | 7.5 | 315.0 | 18.9 | 110 | 79 | 3048 | 3835 | 3400 | 1660 | 2150 |
| ZT 110 -8,6 STD | 8.6 | 294.2 | 17.6 | 110 | 79 | 3048 | 3835 | 3400 | 1660 | 2150 |
| ZT 110 -10 STD | 10 | 274.3 | 16.5 | 110 | 79 | 3048 | 3835 | 3400 | 1660 | 2150 |
| ZT 132 -7,5 STD | 7.5 | 359.6 | 21.6 | 132 | 79 | 3098 | 3885 | 3400 | 1660 | 2150 |
| ZT 132 -8,6 STD | 8.6 | 335.3 | 20.1 | 132 | 79 | 3098 | 3885 | 3400 | 1660 | 2150 |
| ZT 132 -10 STD | 10 | 311.1 | 18.7 | 132 | 79 | 3098 | 3885 | 3400 | 1660 | 2150 |
| ZT 145 -7,5 STD | 7.5 | 389.6 | 23.4 | 145 | 79 | 3126 | 3913 | 3400 | 1660 | 2150 |
| ZT 145 -8,6 STD | 8.6 | 360.8 | 21.6 | 145 | 79 | 3126 | 3913 | 3400 | 1660 | 2150 |
| ZT 145 -10 STD | 10 | 347.5 | 20.9 | 145 | 79 | 3126 | 3925 | 3400 | 1660 | 2150 |
| ZT 160 -7,5 STD | 7.5 | 430.6 | 25.8 | 160 | 79 | 3138 | 3925 | 3400 | 1660 | 2150 |
| ZT 160 -8,6 STD | 8.6 | 414.9 | 24.9 | 160 | 79 | 3138 | 3925 | 3400 | 1660 | 2150 |
| ZT 160 -10 STD | 10 | 395.6 | 23.7 | 160 | 79 | 3138 | 3925 | 3400 | 1660 | 2150 |
ZR/ZT 110-160 VSD (FF) STD
| Үлгі | Максималды шығару қысымы (бар) | Трафик FAD(л/с) | Трафик FAD(м³/мин) | Шу деңгейі(дБ(А)) | Салмағы-Стандарт(кг) | Салмағы-толық өнімділік(кг) | Өлшем L(мм) | Өлшем Вт(мм) | Өлшем H(мм) |
|---|---|---|---|---|---|---|---|---|---|
| ZR110VSD-8.6 STD | 8.6 | 100,5-319,3 | 6,0-19,2 | 74 | 2900 | 3700 | 2431 | 1660 | 2000 |
| ZR110VSD-10.4 STD | 10.4 | 167.1-292.1 | 10,0-17,5 | 74 | 2900 | 3700 | 2431 | 1660 | 2000 |
| ZR132VSD-8.6 STD | 8.6 | 107.1-357.1 | 6.5-21.4 | 74 | 2900 | 3700 | 2431 | 1660 | 2000 |
| ZR132VSD-10.4 STD | 10.4 | 166,6-331,0 | 10,0-19,9 | 74 | 2900 | 3700 | 2431 | 1660 | 2000 |
| ZR160VSD-8.6 STD(V1) | 8.6 | 123,3-390,0 | 7.4-23.4 | 74 | 2920 | 3720 | 2431 | 1660 | 2000 |
| ZR160VSD-10.4 STD(V1) | 10.4 | 166,6-357,8 | 10,0-21,5 | 74 | 2920 | 3720 | 2431 | 1660 | 2000 |
| ZR160VSD-8.6 STD(V2) | 8.6 | 123,3-411,0 | 7.4-24.7 | 74 | 2920 | 3720 | 2431 | 1660 | 2000 |
| ZR160VSD-10.4 STD(V2) | 10.4 | 166,6-377,6 | 10,0-22,7 | 74 | 2920 | 3720 | 2431 | 1660 | 2000 |
| ZT 110 VSD-8.6 | 8.6 | 99,9-327,6 | 6,0-19,2 | 79 | 3098 | 3935 | 3400 | 1660 | 2150 |
| ZT 110 VSD-10.4 | 10.4 | 165,5-291,9 | 9.9-17.5 | 79 | 3098 | 3935 | 3400 | 1660 | 2150 |
| ZT 132 VSD-8.6 | 8.6 | 124,8-357,5 | 7.5-21.4 | 79 | 3098 | 3935 | 3400 | 1660 | 2150 |
| ZT 132 VSD-10.4 | 10.4 | 164,9-331,2 | 9.9-19.9 | 79 | 3098 | 3935 | 3400 | 1660 | 2150 |
| ZT 160 VSD-8.6 STD(V1) | 8.6 | 143,9-388,8 | 8.6-23.3 | 79 | 3118 | 3935 | 3400 | 1660 | 2150 |
| ZT 160 VSD-10.4 STD(V1) | 10.4 | 164,9-358,2 | 9.9-21.5 | 79 | 3118 | 3935 | 3400 | 1660 | 2150 |
| ZT 160 VSD-8.6 STD(V2) | 8.6 | 146,9-438,2 | 8.8-26.3 | 79 | 3118 | 3935 | 3400 | 1660 | 2150 |
| ZT 160 VSD-10.4 STD(V2) | 10.4 | 164,9-378,1 | 9.9-22.7 | 79 | 3118 | 3935 | 3400 | 1660 | 2150 |
ISO 1217 C қосымшасының 4-ші басылымына (2009) сәйкес құрылғы өнімділігінің анықтамалық шарттары төмендегідей:
· Салыстырмалы ылғалдылық: 0%
· Абсолютті кіріс қысымы: 1 бар
· Кіру температурасы: 20°C
Жылжыту FAD келесі жұмыс қысымында өлшенеді:
Тұрақты жылдамдық үлгілері:
-7,5 бар үлгілері: 7 бар
-8,6 бар үлгілері: 7 бар
-10 бар үлгілері: 9 бар
VSD модельдері:
-8,6 бар үлгілері: 7 бар
-10,4 бар үлгілері: 9 бар
(2) Жұмыс станциясының А сыныбының өлшенген эмиссиялық дыбыс қысымының деңгейі (LpWSAd). ISO 2151:2004 (ISO 9614/2 дыбыс қарқындылығын сканерлеу әдісі) бойынша өлшенеді. Жаңадан қосылған KpAd түзету коэффициенті сынақ кодына сәйкес белгісіз.
(3) V1=380В, V2=400В.
(4) Салмағы тек анықтама үшін берілген; нақты салмағы басым болады.
ZR/ZT 200-275 (FF)
| Үлгі | Максималды шығару қысымы (бар) | Трафик FAD(л/с) | Трафик FAD(м³/мин) | Орнатылған қуат (кВт) | Шу деңгейі(дБ(А)) | Салмағы-Стандарт(кг) | Салмағы-толық өнімділік(кг) | Өлшем L(мм) | Өлшем Вт(мм) | Өлшем H(мм) |
|---|---|---|---|---|---|---|---|---|---|---|
| ZR 200 -7,5 | 7.5 | 602.3 | 36.1 | 200 | 67 | 3860 | 5230 | 3140 | 1662 | 2008 |
| ZR 200 -8,6 | 8.6 | 552.1 | 33.1 | 200 | 67 | 3860 | 5230 | 3140 | 1662 | 2008 |
| ZR 200 -10 | 10 | 506.6 | 30.0 | 200 | 67 | 3860 | 5230 | 3140 | 1662 | 2008 |
| ZR 250 -7,5 | 7.5 | 718.0 | 43.1 | 250 | 67 | 4310 | 5680 | 3140 | 1662 | 2008 |
| ZR 250 -8,6 | 8.6 | 684.3 | 41.0 | 250 | 67 | 4310 | 5680 | 3140 | 1662 | 2008 |
| ZR 250 -10 | 10 | 622.8 | 37.4 | 250 | 67 | 4310 | 5680 | 3140 | 1662 | 2008 |
| ZR 275 -7,5 | 7.5 | 774.4 | 46.5 | 275 | 67 | 4640 | 6010 | 3140 | 1662 | 2008 |
| ZR 275 -8,6 | 8.6 | 718.0 | 43.1 | 275 | 67 | 4640 | 6010 | 3140 | 1662 | 2008 |
| ZR 275 -10 | 10 | 683.9 | 41.0 | 275 | 67 | 4640 | 6010 | 3140 | 1662 | 2008 |
| ZR 275 -13 | 13 | 561.8 | 33.7 | 275 | 70 | 5250 | 6150 | 5040 | 1662 | 2008 |
| ZT 200 -7,5 | 7.5 | 567.1 | 34.0 | 200 | 77 | 5250 | 6150 | 5040 | 1662 | 2108 |
| ZT 200 -8,6 | 8.6 | 519.5 | 31.2 | 200 | 77 | 5250 | 6150 | 5040 | 1662 | 2108 |
| 200 -10 теңге | 10 | 497.4 | 29.8 | 200 | 78 | 5250 | 6150 | 5040 | 1662 | 2108 |
| теңге 250 -7,5 | 7.5 | 711.5 | 42.7 | 250 | 77 | 5700 | 6600 | 5040 | 1662 | 2108 |
| ZT 250 -8,6 | 8.6 | 676.8 | 40.6 | 250 | 77 | 5700 | 6600 | 5040 | 1662 | 2108 |
| 250 -10 теңге | 10 | 614.3 | 36.9 | 250 | 77 | 5700 | 6600 | 5040 | 1662 | 2108 |
| теңге 275 -7,5 | 7.5 | 745.4 | 44.7 | 275 | 77 | 6030 | 7080 | 5040 | 1662 | 2108 |
| теңге 275 -8,6 | 8.6 | 711.5 | 42.7 | 275 | 77 | 6030 | 7080 | 5040 | 1662 | 2108 |
| 275 -10 теңге | 10 | 676.4 | 40.6 | 275 | 78 | 6030 | 7080 | 5040 | 1662 | 2108 |
ZR/ZT 250-315 VSD (FF)
| Үлгі | Максималды шығару қысымы (бар) | Трафик FAD(л/с) | Трафик FAD(м³/мин) | Орнатылған қуат (кВт) | Шу деңгейі(дБ(А)) | Салмағы-Стандарт(кг) | Салмағы-толық өнімділік(кг) | Өлшем L(мм) | Өлшем Вт(мм) | Өлшем H(мм) |
|---|---|---|---|---|---|---|---|---|---|---|
| ZR 250 VSD -8,6 | 8.6 | 242.6-714.4 | 14.6-42.9 | 73 | 73 | 4710 | 6400 | 3140 | 1662 | 2008 |
| ZR 250 VSD -10,4 | 10.4 | 234.2-640.2 | 14.1-38.4 | 73 | 73 | 4710 | 6400 | 3140 | 1662 | 2008 |
| ZR 315 VSD -8,6 | 8.6 | 242.6-788.1 | 14.6-47.3 | 73 | 73 | 4710 | 6400 | 3140 | 1662 | 2008 |
| ZR 315 VSD -10,4 | 10.4 | 234,2-700,0 | 14.1-42.0 | 73 | 73 | 4710 | 6400 | 3140 | 1662 | 2008 |
| ZT 250 VSD -8,6 | 8.6 | 238,0-696,9 | 14.3-41.8 | 78 | 78 | 5700 | 6950 | 5040 | 1662 | 2108 |
| ZT 250 VSD -10,4 | 10.4 | 386,0-633,4 | 23,2-38,0 | 78 | 78 | 5700 | 6950 | 5040 | 1662 | 2108 |
| ZT 315 VSD -8,6 | 8.6 | 238,0-739,4 | 14.3-44.4 | 78 | 78 | 5700 | 6950 | 5040 | 1662 | 2108 |
| ZT 315 VSD -10,4 | 10.4 | 386,0-681,0 | 23.2-40.9 | 78 | 78 | 5700 | 6950 | 5040 | 1662 | 2108 |
-салыстырмалы ылғалдылық: 0%
-Абсолютті кіріс қысымы: 1бар
- Кіру температурасы: 20°℃
Шығару жылдамдығы (FAD) келесі жұмыс қысымдарында өлшенді
Тұрақты жылдамдық түрі:
-7,5 бар түрі: 7 бар
-8,6 бар түрі: 7 бар
-10 бар түрі: 9 бар
VSD түрі:
-8,6 бар түрі: 7 бар
-10,4 бар түрі: 9 бар
(2) Жұмыс станциясының А сыныбының өлшенген эмиссиялық дыбыс қысымының деңгейі (LpWSAd).
ISO 2151:2004 (150 9614/2 (дыбыс қарқындылығын сканерлеу әдісі) арқылы) бойынша өлшенген.
Жаңадан қосылған түзету коэффициенті сынақ кодына сәйкес толық белгісіз мән (KpAd) болып табылады.
(3) Салмағы тек анықтама үшін берілген; нақты берілген салмақ басым болады.
ZR 300-750
| Үлгі | Максималды шығару қысымы (бар) | Трафик FAD(л/с) | Трафик FAD(м³/мин) | Орнатылған қуат (кВт) | Шу деңгейі(дБ(А)) | Салмағы-Стандарт(кг) | Салмағы-толық өнімділік(кг) | Өлшем L(мм) | Өлшем Вт(мм) | Өлшем H(мм) |
|---|---|---|---|---|---|---|---|---|---|---|
| ZR 300 -7,5 | 7.5 | 774.6 | 46.5 | 300 | 72 | 7950 | 3700 | 2120 | 2400 | |
| ZR 300 -8,6 | 8.6 | 725.7 | 43.5 | 300 | 72 | 7950 | 3700 | 2120 | 2400 | |
| ZR 300 -10 | 10 | 695.1 | 41.7 | 300 | 72 | 7950 | 3700 | 2120 | 2400 | |
| ZR 315 -7,5 | 7.5 | 848.0 | 50.9 | 315 | 72 | 7950 | 3700 | 2120 | 2400 | |
| ZR 315 -8,6 | 8.6 | 793.1 | 47.6 | 315 | 72 | 7950 | 3700 | 2120 | 2400 | |
| ZR 315 -10 | 10 | 766.6 | 46.0 | 315 | 72 | 7950 | 3700 | 2120 | 2400 | |
| ZR 355 -7,5 | 7.5 | 939.1 | 56.3 | 355 | 74 | 8050 | 3700 | 2120 | 2400 | |
| ZR 355 -8,6 | 8.6 | 877.1 | 52.6 | 355 | 74 | 8050 | 3700 | 2120 | 2400 | |
| ZR 355 -10 | 10 | 839.6 | 50.4 | 355 | 74 | 8050 | 3700 | 2120 | 2400 | |
| ZR 400 -7,5 | 7.5 | 1034.2 | 62.1 | 400 | 74 | 8150 | 3700 | 2120 | 2400 | |
| ZR 400 -8,6 | 8.6 | 963.9 | 57.8 | 400 | 74 | 8150 | 3700 | 2120 | 2400 | |
| ZR 400 -10 | 10 | 930.5 | 55.8 | 400 | 74 | 8150 | 3700 | 2120 | 2400 | |
| ZR 425 -7,5 | 7.5 | 1143.9 | 68.6 | 450 | 74 | 8250 | 3700 | 2120 | 2400 | |
| ZR 425 -8,6 | 8.6 | 1063.1 | 63.8 | 450 | 74 | 8250 | 3700 | 2120 | 2400 | |
| ZR 450 -7,5 | 7.5 | 1275.7 | 76.5 | 450 | 74 | 8700 | 4320 | 2120 | 2400 | |
| ZR 450 -8,6 | 8.6 | 1191.8 | 71.5 | 450 | 74 | 8700 | 4320 | 2120 | 2400 | |
| ZR 450 -10 | 10 | 1106.3 | 66.3 | 450 | 74 | 8700 | 4320 | 2120 | 2400 | |
| ZR 500 -7,5 | 7.5 | 1399.1 | 78.3 | 500 | 74 | 9200 | 4320 | 2120 | 2400 | |
| ZR 500 -8,6 | 8.6 | 1305.2 | 73.1 | 500 | 74 | 9200 | 4320 | 2120 | 2400 | |
| ZR 500 -10 | 10 | 1217.8 | 73.1 | 500 | 74 | 9200 | 4320 | 2120 | 2400 | |
| ZR 630 -7,5 | 7.5 | 1715.0 | 102.9 | 630 | 76 | 9800 | 4320 | 2120 | 2400 | |
| ZR 630 -8,6 | 8.6 | 1595.0 | 95.7 | 630 | 76 | 9800 | 4320 | 2120 | 2400 | |
| ZR 630 -10 | 10 | 1484.1 | 88.9 | 630 | 76 | 9800 | 4320 | 2120 | 2400 | |
| ZR 750 -7,5 | 7.5 | 2046.2 | 122.8 | 750 | 76 | 10000 | 4320 | 2120 | 2400 | |
| ZR 750 -8,6 | 8.6 | 1827.4 | 109.6 | 750 | 76 | 10000 | 4320 | 2120 | 2400 | |
| ZR 750 -10 | 10 | 1696.7 | 101.8 | 750 | 76 | 10000 | 4320 | 2120 | 2400 |
ZR 355-900VSD
| Үлгі | Максималды шығару қысымы (бар) | Трафик FAD(л/с) | Трафик FAD(м³/мин) | Орнатылған қуат (кВт) | Шу деңгейі(дБ(А)) | Салмағы-Стандарт(кг) | Салмағы-толық өнімділік(кг) | Өлшем L(мм) | Өлшем Вт(мм) | Өлшем H(мм) |
|---|---|---|---|---|---|---|---|---|---|---|
| ZR 355 VSD -8,6 | 8.6 | 371.2-1037.5 | 22.3-62.2 | 81 | 81 | 8805 | 4075 | 2120 | 2400 | |
| ZR 355 VSD -10,4 | 10.4 | 374,4-942,4 | 22,5-56,5 | 81 | 81 | 8805 | 4075 | 2120 | 2400 | |
| ZR 400 VSD -8,6 | 8.6 | 371,2-1120,9 | 22.3-67.3 | 81 | 81 | 9090 | 4075 | 2120 | 2400 | |
| ZR 400 VSD -10,4 | 10.4 | 374,4-998,6 | 22,5-59,9 | 81 | 81 | 9090 | 4075 | 2120 | 2400 | |
| ZR 500 VSD -10,4 | 10.4 | 374,4-1177,9 | 22,5-70,7 | 81 | 81 | 9190 | 4075 | 2120 | 2400 | |
| ZR 700 VSD -8,6 | 8.6 | 374.4-2061.8 | 54,9-123,7 | 83 | 83 | 11402 | 4660 | 2120 | 2470 | |
| ZR 700 VSD -10,4 | 10.4 | 849,7-1840,5 | 51,0-110,4 | 83 | 83 | 11402 | 4660 | 2120 | 2470 | |
| ZR 900 VSD -8,6 | 8.6 | 930,7-2475,4 | 55,8-148,5 | 83 | 83 | 12600 | 4660 | 2120 | 2470 | |
| ZR 900 VSD -10,4 | 10.4 | 864,8-1873,2 | 51.9-112.4 | 83 | 83 | 12600 | 4660 | 2120 | 2470 |
Құрылғының өнімділік анықтамалық шарттары ISO 1217 4-ші басылымына (2009) С қосымшасына сәйкес өлшенген:
· Салыстырмалы ылғалдылық: 0%
· Абсолютті кіріс қысымы: 1 бар
· Кіру температурасы: 20°C разряд жылдамдығы (FAD) келесі жұмыс қысымдарында өлшенді:
Тұрақты жылдамдық түрі:
· -7,5 бар түрі: 7 бар
· -8,6 бар түрі: 7 бар
· -10 бар түрі: 9 бар
VSD түрі:
· -8,6 бар түрі: 7 бар
· -10,4 бар түрі: 9 бар
· (2) Жұмыс станциясының А сыныбының өлшенген эмиссиялық дыбыс қысымының деңгейі (LpWSAd). ISO 2151:2004 стандартына сәйкес өлшенген (150 9614/2 дыбыс қарқындылығын сканерлеу әдісімен). Жаңадан қосылған түзету коэффициенті сынақ кодына сәйкес толық белгісіз мән (KpAd) болып табылады.
· (3) Салмағы тек анықтама үшін берілген; нақты берілген салмақ басым болады.
ZR 200X-400X
| Үлгі | Максималды шығару қысымы (бар) | Трафик FAD(л/с) | Трафик FAD(м³/мин) | Орнатылған қуат (кВт) | Шу деңгейі(дБ(А)) | Салмағы-Стандарт(кг) | Өлшем L(мм) | Өлшем Вт(мм) | Өлшем H(мм) |
|---|---|---|---|---|---|---|---|---|---|
| ZR 200X -7,5 | 7.5 | 623.1 | 37.4 | 200 | 67 | 3860 | 3140 | 1662 | 2008 |
| ZR 200X -8,6 | 8.6 | 601.9 | 36.1 | 200 | 67 | 3860 | 3140 | 1662 | 2008 |
| ZR 200X -10 | 10 | 551.7 | 33.1 | 200 | 67 | 3860 | 3140 | 1662 | 2008 |
| ZR 250X -7,5 | 7.5 | 717.7 | 43.1 | 250 | 67 | 4310 | 3140 | 1662 | 2008 |
| ZR 250X -8,6 | 8.6 | 683.8 | 41.0 | 250 | 67 | 4310 | 3140 | 1662 | 2008 |
| ZR 315X -7,5 | 7.5 | 939.0 | 56.3 | 315 | 76 | 7950 | 3700 | 2120 | 2400 |
| ZR 355X -7,5 | 7.5 | 1034.2 | 62.1 | 355 | 76 | 8050 | 3700 | 2120 | 2400 |
| ZR 355X -8,6 | 8.6 | 963.5 | 57.8 | 355 | 76 | 8050 | 3700 | 2120 | 2400 |
| ZR 355X -10 | 10 | 930.2 | 55.8 | 355 | 76 | 8050 | 3700 | 2120 | 2400 |
| ZR 400X -7,5 | 7.5 | 1143.8 | 68.6 | 400 | 76 | 8150 | 3700 | 2120 | 2400 |
| ZR 400X -8,6 | 8.6 | 1062.7 | 63.8 | 400 | 76 | 8150 | 3700 | 2120 | 2400 |
ZR/ZT 75-160 VSD+
| Үлгі | Максималды шығару қысымы (бар) | Трафик FAD(л/с) | Трафик FAD(м³/мин) | Шу деңгейі(дБ(А)) | Салмағы-Стандарт(кг) | Өлшем L(мм) | Өлшем Вт(мм) | Өлшем H(мм) |
|---|---|---|---|---|---|---|---|---|
| ZR 75 VSD+ | 10.4 | 78,8-229,9 | 4.7-13.8 | 68 | 2500 | 2030 | 1660 | 2000 |
| ZR 90 VSD+ | 10.4 | 78,8-283,9 | 4,7-17,0 | 68 | 2500 | 2030 | 1660 | 2000 |
| ZR 110 VSD+ | 10.4 | 78,8-330,3 | 4.7-19.8 | 68 | 2500 | 2030 | 1660 | 2000 |
| ZR 132 VSD+ | 10.4 | 78,8-384,0 | 4,7-23,0 | 68 | 2500 | 2030 | 1660 | 2000 |
| ZT 145 VSD+ | 10.4 | 78,8-415,2 | 4.7-24.9 | 70 | 2500 | 2030 | 1660 | 2000 |
| ZT 160 VSD+ | 10.4 | 78,8-468,2 | 4.7-27.1 | 70 | 2500 | 2030 | 1660 | 2000 |
| ZT 75 VSD+ | 10.4 | 78,8-227,4 | 4.7-13.6 | 72 | 3150 | 3400 | 1654 | 2000 |
| ZT 90 VSD+ | 10.4 | 78,8-276,9 | 4.7-16.6 | 72 | 3150 | 3400 | 1654 | 2000 |
| ZT 110 VSD+ | 10.4 | 78,8-323,4 | 4.7-19.4 | 72 | 3150 | 3400 | 1654 | 2000 |
| ZT 132 VSD+ | 10.4 | 78,8-377,5 | 4.7-22.7 | 72 | 3150 | 3400 | 1654 | 2000 |
| ZT 145 VSD+ | 10.4 | 78,8-409,0 | 4.7-24.5 | 74 | 3150 | 3400 | 1654 | 2000 |
| ZT 160 VSD+ | 10.4 | 124,7-436,4 | 7.5-26.2 | 74 | 3150 | 3400 | 1654 | 2000 |
ZR/ZT 75-160 VSD+ FF
| Үлгі | Максималды шығару қысымы (бар) | Трафик FAD(л/с) | Трафик FAD(м³/мин) | Шу деңгейі(дБ(А)) | Салмағы-Стандарт(кг) | Өлшем L(мм) | Өлшем Вт(мм) | Өлшем H(мм) |
|---|---|---|---|---|---|---|---|---|
| ZR 75 VSD+ FF | 10.4 | 78,8-229,9 | 4.7-13.8 | 68 | 3400 | 3400 | 1660 | 2000 |
| ZR 90 VSD+ FF | 10.4 | 78,8-283,9 | 4,7-17,0 | 68 | 3400 | 3400 | 1660 | 2000 |
| ZR 110 VSD+ FF | 10.4 | 78,8-330,3 | 4.7-19.8 | 68 | 3400 | 3400 | 1660 | 2000 |
| ZR 132 VSD+ FF | 10.4 | 78,8-384,0 | 4,7-23,0 | 68 | 3400 | 3400 | 1660 | 2000 |
| ZR 145 VSD+ FF | 10.4 | 78,8-415,2 | 4.7-24.9 | 70 | 3400 | 3400 | 1660 | 2000 |
| ZR 160 VSD+ FF | 10.4 | 78,8-468,2 | 4.7-27.1 | 70 | 3400 | 3400 | 1660 | 2000 |
| ZT 75 VSD+ FF | 10.4 | 78,8-227,4 | 4.7-13.6 | 72 | 3790 | 4085 | 1654 | 2000 |
| ZT 90 VSD+ FF | 10.4 | 78,8-276,9 | 4.7-16.6 | 72 | 3790 | 4085 | 1654 | 2000 |
| ZT 110 VSD+ FF | 10.4 | 78,8-323,4 | 4.7-19.4 | 72 | 3790 | 4085 | 1654 | 2000 |
| ZT 132 VSD+ FF | 10.4 | 107,0-377,5 | 6.4-22.7 | 72 | 3790 | 4085 | 1654 | 2000 |
| ZT 145 VSD+ FF | 10.4 | 118,0-409,0 | 7.1-24.5 | 74 | 3790 | 4085 | 1654 | 2000 |
| ZT 160 VSD+ FF | 10.4 | 124,7-436,4 | 7.5-26.2 | 74 | 3790 | 4085 | 1654 | 2000 |
Құрылғының өнімділік анықтамалық шарттары ISO 1217 4-ші басылымына (2009) С қосымшасына сәйкес өлшенген:
· Салыстырмалы ылғалдылық: 0%
· Абсолютті кіріс қысымы: 1 бар
· Кіру температурасы: 20°C разряд жылдамдығы (FAD) келесі жұмыс қысымдарында өлшенді:
Тұрақты жылдамдық түрі:
· -7,5 бар түрі: 7 бар
· -8,6 бар түрі: 7 бар
· -10 бар түрі: 9 бар
VSD түрі:
· -8,6 бар түрі: 7 бар
· -10,4 бар түрі: 9 бар
· (2) Жұмыс станциясының А сыныбының өлшенген эмиссиялық дыбыс қысымының деңгейі (LpWSAd). ISO 2151:2004 стандартына сәйкес өлшенген (150 9614/2 дыбыс қарқындылығын сканерлеу әдісімен). Жаңадан қосылған түзету коэффициенті сынақ кодына сәйкес толық белгісіз мән (KpAd) болып табылады.
· (3) Салмағы тек анықтама үшін берілген; нақты берілген салмақ басым болады.
Дәстүрлі тұрақты жылдамдықты компрессорлар, тіпті зауыттық құралдарыңыз тек 40% ауа шығаруды қажет етсе де, толық электр қуатымен жұмыс істейді. Артық сығылған ауа жай ғана атмосфераға шығарылады немесе қозғалтқыш пайдалы жұмыс істемей айналатын ұзақ, тиімсіз түсіру циклдары кезінде босқа кетеді.
Әрбір қос жетекті VSD майсыз бұрандалы ауа компрессоры біздің Интернет заттарының (IoT) қашықтан басқару хабымен біріктірілген. Зауыт инженерлері кез келген рұқсат етілген компьютерден немесе мобильді құрылғыдан қозғалтқыш жылдамдығын, қуат тартуын және қызмет көрсету ескертулерін қауіпсіз тексере алады. Бұл мөлдірлік техникалық қызмет көрсету топтарына апта сайын нақты қуат үнемдеуді тексеруге мүмкіндік береді.
Тоқыма фабрикалары иірілген жіпті созу тұрақты ауа қысымын қажет ететін үздіксіз тоқыма машиналарын іске қосады, бірақ талап етілетін нақты көлем тоқыма станоктарының циклі кезінде үздіксіз ауысады. DECHUAN ірі тоқыма фабрикасына компрессор орнатты. Қосарланған IE5 тұрақты магнит жүйесі диірменнің динамикалық ауысымдарын лезде бақылап, желідегі қысымды 0,10 бар шегінде тұрақты түрде ұстап тұрды және қондырғының ай сайынғы компрессорлық қуат төлемдерін 35%-ға қысқартты.
A: Жоқ. Барлық DECHUAN VSD шкафтарында кірістірілген гармоникалық сүзгілер мен экрандау бар. Олар компрессорлық электроника жергілікті электр желілерін бұрмаламау немесе сезімтал автоматтандырылған өндірістік жабдыққа әсер етпеу үшін толық сертификатталған.
A: Жоқ. Біздің тапсырыс бойынша жасалған IE5 тұрақты магнитті қозғалтқыштарымыз компрессордың орталық майлау жүйесімен тікелей біріктірілген толығымен тығыздалған, маймен майланған мойынтірек корпусын пайдаланады. Бұл дизайн қолмен майлау кестелерін жоя отырып, кір мен қоршаған ылғалдылықты блоктайды.
A: IP66 рейтингі ауыр шаңға, талшықтарға және жоғары қысымды су ағындарына қарсы толық тығыздауды қамтамасыз етеді. Бұл тұрақты магнитті қозғалтқыштарға ішкі қысқа тұйықталусыз ылғалды, талшықтары бар тоқыма орталарында сенімді жұмыс істеуге мүмкіндік береді.
Copyright © 2025 Dechuan Compressor (Shanghai) Co., Ltd. Барлық құқықтар қорғалған.
