Өнім Сипаттамасы

Үздіксіз сенімділікті талап ететін үздіксіз операциялар үшін DECHUAN компаниясынан Қытайдың кәсіби IE4 тиімді моторлы маймен айдалатын компрессорын сатып алу тамаша механикалық шешімді ұсынады. Магниттік өткізгіштігі жоғары тұрақты материалдармен жасалған, IE4 қозғалтқышы стандартты баламаларға қарағанда айтарлықтай төмен жылу шығарындыларымен жұмыс істейді, бұл зауыттық ағын жылдамдығын (FAD) орта есеппен 6,9%-ға арттырады, сонымен бірге нақты энергия талаптарын төмен сақтайды.

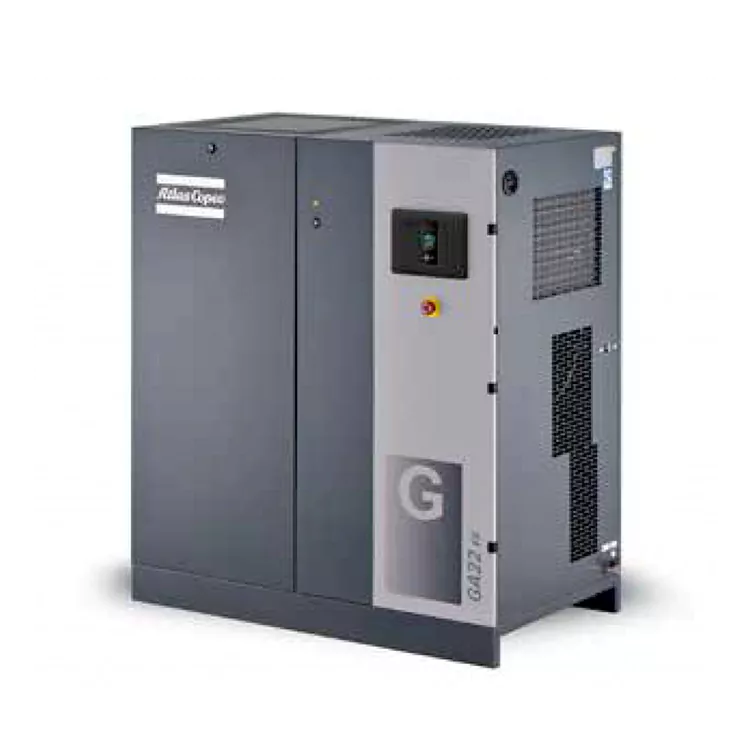

IE4 Efficiency Motor Oil-Injected Compressor

IE4 сериясының негізгі инженерлік мүмкіндіктері

1. Тікелей беріліс жинағы: 99% беріліс тиімділігін қамтамасыз ете отырып, белдік конфигурацияларына тән кернеу жүктемелері мен қуат жоғалтуларын жояды.

2. Басқару шкафын мәжбүрлі салқындату: маңызды электрлік релелердің айналасындағы қоршаған орта температурасын төмендетіп, олардың жұмыс істеу мерзімін екі есе арттыратын тәуелсіз ауа арналарын ұсынады.

3. Жоғары өнімді ауа ұшы: Арнайы бұрандалы ротор профилі ішкі ауа ағынының сырғып кетуіне жол бермей, тығыз саңылауларды қамтамасыз етеді.

Ұзақ мерзімді шығындар үшін мотор тиімділігінің дәрежесі неге маңызды?

Кәдімгі жоғары жүктемелі зауытта ауа компрессорының жалпы қызмет ету құнының 80%-дан астамы оның бастапқы сатып алу бағасына емес, тұтынатын электр энергиясына байланысты. Төмен деңгейлі IE2 немесе стандартты IE3 қозғалтқыштарын іске қосу сіздің мекемеңіздің жыл сайын ішкі мыстың жоғалуына, желге төзімділігіне және жылудың таралуына байланысты мыңдаған доллар жоғалтуын білдіреді.

Біздің мамандандырылған IE4 тиімді қозғалтқыш майымен айдалатын компрессорымыз бұл қымбат мәселені шешеді. IE4 ультра премиум қозғалтқышының интеграциясы құрылғының электр энергиясын аз шығынмен механикалық күшке түрлендіруін білдіреді. Қозғалтқыш жұмыс кезінде әлдеқайда салқын болғандықтан, мойынтіректер майының тозуы күрт баяулайды, бұл зауыт желілерін тоқтататын әдеттегі орамалардың күйіп қалуын және күтпеген мойынтіректердің ақауларын іс жүзінде жояды.

Энергия тиімділігі және техникалық параметрлері

Ультра премиум мотор технологиясының интеграциясы IE4 Efficiency мотор майымен айдалатын компрессорға тіпті ішінара жүктемелерде де ең жоғары тиімділікті сақтауға мүмкіндік береді, бұл жалпы пайдалану шығындарын айтарлықтай азайтады.

GA сериясының техникалық параметрлері

Үлгі	Максималды жұмыс қысымының жолағы(e)	Максималды жұмыс қысымы psi	FAD ағыны л/с	FAD Ағымы м³/мин	FAD Flow cfm	Қозғалтқыш қуаты кВт	Мотор қуаты hp	Шу деңгейі дБ(А)	Салмағы Стандартты кг	Салмағы Стандартты фунт	Салмағы Толық өнімділік кг	Салмағы Толық өнімділік фунт	Розетка өлшемі
GA11	7.5	109	32.4	1.94	69.4	11	15	68	416	918	469	1035	G1*
GA11	8.5	123	29.9	1.80	64.1	11	15	68	416	918	469	1035	G1*
GA11	10.5	152	25.9	1.55	55.5	11	15	68	416	918	467	1030	G1*
GA11	13	189	22.0	1.32	47.1	11	15	68	416	918	465	1026	G1*
GA11	16	231	19.2	1.15	40.6	11	15	65	406	895	497***	1096	G1*
GA15	7.5	109	45.8	2.75	97.1	15	20	65	421	928	474	1045	G1*
GA15	8.5	123	42.0	2.52	88.9	15	20	65	421	928	474	1045	G1*
GA15	10.5	152	38.8	2.33	82.2	15	20	65	421	928	472	1041	G1*
GA15	13	189	32.6	1.95	69.0	15	20	65	421	928	470	1036	G1*
GA15	16	231	27.8	1.67	59.0	15	20	67	425	937	470	1036	G1*
GA18	7.5	109	56.5	3.39	119.6	18.5	25	67	431	950	495	1091	G1*
GA18	8.5	123	53.8	3.23	114.0	18.5	25	67	431	950	495	1091	G1*
GA18	10.5	152	49.0	2.94	103.8	18.5	25	67	431	950	493	1087	G1*
GA18	13	189	40.7	2.44	86.2	18.5	25	67	431	950	491	1082	G1*
GA18	16	231	35.5	2.13	75.2	18.5	25	67	437	963	491	1082	G1*
GA22	7.5	109	65.1	3.91	138.0	22	30	68	440	970	495	1091	G1*
GA22	8.5	123	63.5	3.81	134.6	22	30	68	440	970	495	1091	G1*
GA22	10.5	152	53.3	3.20	112.9	22	30	68	440	970	493	1087	G1*
GA22	13	189	49.0	2.94	103.8	22	30	68	440	970	491	1082	G1*
GA22	16	231	41.2	2.47	87.2	22	30	68	449	990	491	1082	G1*
GA26	7.5	109	72.9	4.37	154.4	26	35	69	500	1102	558	1230	G1*
GA26	8.5	123	68.1	4.09	144.2	26	35	69	500	1102	558	1230	G1*
GA26	10.5	152	61.5	3.69	130.3	26	35	69	500	1102	556	1226	G1*
GA26	13	189	54.7	3.28	115.9	26	35	69	500	1102	554	1221	G1*

Құрылғы өнімділігінің параметрлері ISO 1217, Ed.3, C-1996 қосымшасына сәйкес сыналған Шу деңгейі ISO 2151 / Pneurop / CagiPN8NTC2 талаптарына сәйкес келеді.

Анықтамалық сынақ шарттары:

· Абсолютті кіріс қысымы: 1 бар

· Ауа кірісінің температурасы: 20°C GA 11-26 үшін кіріктірілген кептіргіштің қысымды шық нүктесі: 5°C

Төмендегі жұмыс қысымында өлшенген FAD ағыны:

· 7 барда сыналған 7,5 бар үлгілері

· 8 барда сыналған 8,5 бар үлгілері

· 10 барда сыналған 10,5 бар үлгілері

· 12,5 барда сыналған 13 жолақ үлгісі

GA11/15/18/22/26*/30 Біріктірілген кептіргіш үлгілерінің деректер кестесі

Үлгі	Максималды жұмыс қысымы-стандартты жолақ(e)	Максималды жұмыс қысымы-стандартты psig	Максималды жұмыс қысымы-толық өнімділік жолағы(e)	Максималды жұмыс қысымы-толық өнімділік psig	FAD ағыны л/с	FAD Ағымы м³/мин	FAD Flow cfm	Қозғалтқыш қуаты кВт	Мотор қуаты hp	Шу деңгейі дБ(А)	Салмағы Стандартты кг	Салмағы Толық өнімділік кг	Розетка өлшемі
GA 11*	7.5	109	7.3	105	37.7	2.26	79.8	11	15	68	467	507	G1*
GA 11*	8.5	123	8.3	120	35.2	2.11	74.6	11	15	68	467	507	G1*
GA 11*	10.5	152	10.3	149	32.2	1.93	68.2	11	15	68	467	507	G1*
GA 11*	13	189	12.8	185	26.0	1.56	55.1	11	15	68	467	507	G1*
GA 15*	7.5	109	7.3	105	51.6	3.10	109.3	15	20	69	478	534	G1*
GA 15*	8.5	123	8.3	120	47.7	2.86	101.0	15	20	69	478	534	G1*
GA 15*	10.5	152	10.3	149	42.8	2.57	90.7	15	20	69	478	534	G1*
GA 15*	13	189	12.8	185	35.5	2.13	75.2	15	20	69	478	534	G1*
GA 18*	7.5	109	7.3	105	62.2	3.73	131.7	18.5	25	69	480	536	G1*
GA 18*	8.5	123	8.3	120	57.9	3.47	122.6	18.5	25	69	480	536	G1*
GA 18*	10.5	152	10.3	149	53.5	3.21	113.3	18.5	25	69	480	536	G1*
GA 18*	13	189	12.8	185	44.1	2.65	93.4	18.5	25	69	480	536	G1*
GA 22*	7.5	109	7.3	105	73.5	4.41	155.7	22	30	67	539	597	G1*
GA 22*	8.5	123	8.3	120	69.4	4.16	147.0	22	30	67	539	597	G1*
GA 22*	10.5	152	10.3	149	61.5	3.69	130.3	22	30	67	539	597	G1*
GA 22*	13	189	12.8	185	54.3	3.26	115.0	22	30	67	539	597	G1*
GA 26*	7.5	109	7.3	105	85.7	5.14	181.5	26	35	68	571	629	G1*
GA 26*	8.5	123	8.3	120	82.0	4.92	173.7	26	35	68	571	629	G1*
GA 26*	10.5	152	10.3	149	76.5	4.59	162.0	26	35	68	571	629	G1*
GA 26*	13	189	12.8	185	66.4	3.98	140.6	26	35	68	571	629	G1*
GA 30	7.5	109	7.3	105	95.9	5.75	203.1	30	40	70	579	634	G1*
GA 30	8.5	123	8.3	120	91.8	5.51	194.4	30	40	70	579	634	G1*
GA 30	10.5	152	10.3	149	85.0	5.10	180.0	30	40	70	579	634	G1*
GA 30	13	189	12.8	185	76.4	4.58	161.8	30	40	70	579	634	G1*

IE4 Efficiency Motor Oil-Injected Compressor

Құрылғы өнімділігінің параметрлері ISO 1217, Ed.3, C-1996 қосымшасына сәйкес сыналған Шу деңгейі ISO 2151 / Pneurop / CagiPN8NTC2 талаптарына сәйкес келеді.

Анықтамалық сынақ шарттары:

· Абсолютті кіріс қысымы: 1 бар

· Ауа кірісінің температурасы: 20°C GA 11*-30 үшін кіріктірілген кептіргіштің қысымды шық нүктесі: 2°C ~ 3°C

Төмендегі жұмыс қысымында өлшенген FAD ағыны:

· 7 барда сыналған 7,5 бар үлгілері

· 8 барда сыналған 8,5 бар үлгілері

· 10 барда сыналған 10,5 бар үлгілері

· 12,5 барда сыналған 13 жолақ үлгісі

IE4 Efficiency Motor Oil-Injected Compressor

Дәлелденген өнеркәсіптік өнімділік: болат пен машина жасау

Ауыр аппараттық бұйымдар мен болат өндіру орталарында ауадағы металл шаңы және жоғары термиялық жағдайлар стандартты компрессорлық қозғалтқыштарды тез тоздырады. Чжэцзяндағы ірі аппараттық құрал өндірушісі өздерінің ескі таспамен басқарылатын қондырғыларын үздіксіз ауыр штамптау престерін іске қосу үшін біздің үш IE4 тиімді моторлы маймен айдалатын компрессор қондырғысымен ауыстырды.

Нәтижелер бірден болды. Зауыт энергияның меншікті қажеттіліктерінің (SER) орташа 3,3%-ға төмендеуін тіркеді. Бұған қоса, IP55 стандартына сай корпустың және қызмет мерзімі бойы маймен майланатын мотор мойынтіректерінің арқасында бұл машиналар майлауды бір рет қолмен өшіруді қажет етпестен 8 000 сағаттан астам үздіксіз жұмыс істеп, жоспарлы жөндеу жұмыстарының сағаттарын үнемдеді.

Жоғары мақсаттағы жиі қойылатын сұрақтар

С: IP55 корпусы болат диірмендері сияқты ауыр шаңды ортада қозғалтқышты қалай қорғайды?

A: IP55 классификациясы қозғалтқыш жақтауының зиянды шаңның түсуінен және кез келген бағыттағы төмен қысымды су бүріккіштерінен толығымен қорғалғанын білдіреді, бұл ішкі орамдарда өткізгіш құмның түсуіне жол бермейді.

С: Тісті беріліс жинағының болжалды ауыстыру аралығы қандай?

A: Бірнеше мың сағат сайын ауыстыруды қажет ететін белдіктерден айырмашылығы, біздің ауыр жүкті тікелей қосылатын беріліс беріліс жүйесі компрессордың ауа ұшының толық жұмыс істеу мерзіміне сәйкес келуге арналған, тек тұрақты редуктор майлау сұйықтығын өзгертуді қажет етеді.

С: Қандай нақты механикалық айырмашылықтар IE4 қозғалтқышына IE3 қозғалтқышына қарағанда көбірек қуатты үнемдеуге мүмкіндік береді?

A: IE4 тиімділігі моторлы маймен айдалатын компрессор жоғары ротор материалдарын және оңтайландырылған статор слоттарын пайдаланады. Бұл орналасу негізгі магниттік кедергіні азайтады және IE3 қондырғыларымен салыстырғанда термиялық диссипация шығындарын шамамен 15-20% азайтады, бұл максималды қуаттың тікелей бұранда элементіне өтуін қамтамасыз етеді.
