Өнім Сипаттамасы

Үнсіз маймен айдалатын бұрандалы компрессор жүйелерін тікелей DECHUAN-дан сатып алу арқылы тыныш, өнімді жұмыс кеңістігін сақтаңыз. Бұл серия ыңғайлы жұмыс ортасын қамтамасыз ету үшін дыбыс деңгейін 65 дБ(А) дейін төмендететін радиалды салқындатқыш желдеткіш пен тығыз акустикалық оқшаулағыш панельдерді пайдаланады.

Неліктен компрессордың жоғары шуына шыдамдылық сіздің цехтың өнімділігіне нұқсан келтіреді?

Дәстүрлі ауа компрессорлары қатал, төмен жиілікті дрон жасайды, ол оператордың шаршауын тудыруы мүмкін, дабылдарды бүркемелеу арқылы қауіпсіздік тәуекелдерін арттыруы және бөлек, алыстағы үй-жайларда оқшаулауды қажет етуі мүмкін. Бұл қашықтан орналастыру жиі қысымның төмендеуіне және ағып кету мүмкіндіктеріне әкелетін ұзақ құбырлардың жүруіне әкеледі. Дыбыссыз бұрандалы компрессор шу деңгейін 65 дБ(А) дейін төмендететін жетілдірілген акустикалық қоршауды пайдалану арқылы бұл мәселені шешеді.

Төмен дірілді құрылымдық бекітпелерді теңдестірілген радиалды желдеткіш жинағымен және қалың дыбысты сөндіретін оқшаулағыш панельдермен біріктіру арқылы бұл компрессорды тікелей өндірістік желілердің жанындағы зауыттың негізгі қабатына орнатуға болады, бұл ұзақ және қымбат құбырларды жүргізу қажеттілігін болдырмайды.

Дыбысты өшіру инженерлік және техникалық параметрлері

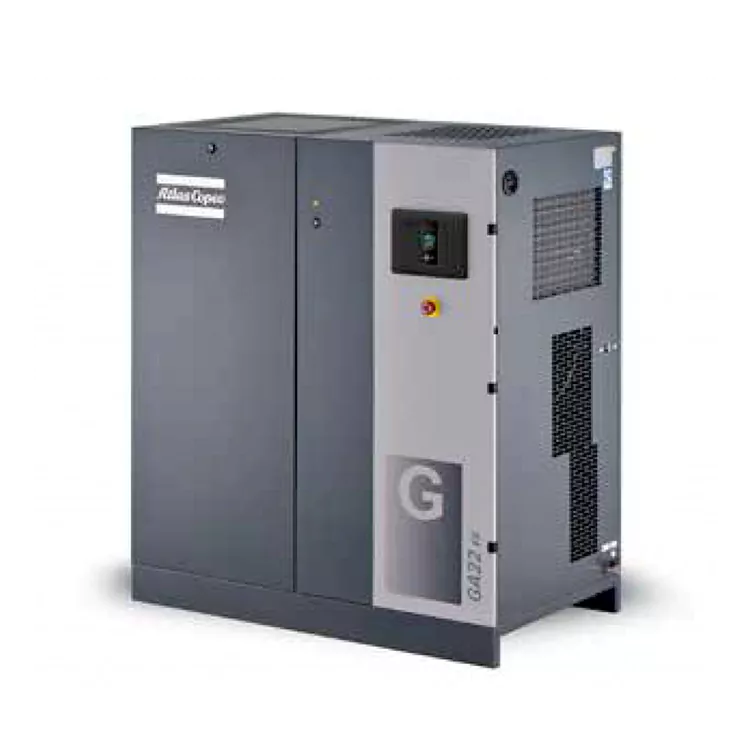

Silent Oil-Injected Screw Compressor

Біздің үнсіз маймен айдалатын бұрандалы компрессор шкаф ішіндегі механикалық шуды ұстау үшін арнайы акустикалық кедергілерді пайдаланады, бұл жұмыс аймақтарының жанында икемді орнатуға мүмкіндік береді.

Радиалды желдеткіш технологиясы: аэродинамикалық шуды азайтып, төменгі айналу жылдамдықтарында күшті салқындатқыш ауа ағынын қамтамасыз етеді.

Діріл оқшаулау қондырғылары: құрылымдық шуды жою үшін қозғалтқышты және бұрандалы элементті шассиден оқшаулайды.

GA сериясының техникалық параметрлері

Үлгі	Максималды жұмыс қысымының жолағы(e)	Максималды жұмыс қысымы psi	FAD ағыны л/с	FAD Ағымы м³/мин	FAD Flow cfm	Қозғалтқыш қуаты кВт	Мотор қуаты hp	Шу деңгейі дБ(А)	Салмағы Стандартты кг	Салмағы Стандартты фунт	Салмағы Толық өнімділік кг	Салмағы Толық өнімділік фунт	Розетка өлшемі
GA11	7.5	109	32.4	1.94	69.4	11	15	68	416	918	469	1035	G1*
GA11	8.5	123	29.9	1.80	64.1	11	15	68	416	918	469	1035	G1*
GA11	10.5	152	25.9	1.55	55.5	11	15	68	416	918	467	1030	G1*
GA11	13	189	22.0	1.32	47.1	11	15	68	416	918	465	1026	G1*
GA11	16	231	19.2	1.15	40.6	11	15	65	406	895	497***	1096	G1*
GA15	7.5	109	45.8	2.75	97.1	15	20	65	421	928	474	1045	G1*
GA15	8.5	123	42.0	2.52	88.9	15	20	65	421	928	474	1045	G1*
GA15	10.5	152	38.8	2.33	82.2	15	20	65	421	928	472	1041	G1*
GA15	13	189	32.6	1.95	69.0	15	20	65	421	928	470	1036	G1*
GA15	16	231	27.8	1.67	59.0	15	20	67	425	937	470	1036	G1*
GA18	7.5	109	56.5	3.39	119.6	18.5	25	67	431	950	495	1091	G1*
GA18	8.5	123	53.8	3.23	114.0	18.5	25	67	431	950	495	1091	G1*
GA18	10.5	152	49.0	2.94	103.8	18.5	25	67	431	950	493	1087	G1*
GA18	13	189	40.7	2.44	86.2	18.5	25	67	431	950	491	1082	G1*
GA18	16	231	35.5	2.13	75.2	18.5	25	67	437	963	491	1082	G1*
GA22	7.5	109	65.1	3.91	138.0	22	30	68	440	970	495	1091	G1*
GA22	8.5	123	63.5	3.81	134.6	22	30	68	440	970	495	1091	G1*
GA22	10.5	152	53.3	3.20	112.9	22	30	68	440	970	493	1087	G1*
GA22	13	189	49.0	2.94	103.8	22	30	68	440	970	491	1082	G1*
GA22	16	231	41.2	2.47	87.2	22	30	68	449	990	491	1082	G1*
GA26	7.5	109	72.9	4.37	154.4	26	35	69	500	1102	558	1230	G1*
GA26	8.5	123	68.1	4.09	144.2	26	35	69	500	1102	558	1230	G1*
GA26	10.5	152	61.5	3.69	130.3	26	35	69	500	1102	556	1226	G1*
GA26	13	189	54.7	3.28	115.9	26	35	69	500	1102	554	1221	G1*

Құрылғы өнімділігінің параметрлері ISO 1217, Ed.3, C-1996 қосымшасына сәйкес сыналған Шу деңгейі ISO 2151 / Pneurop / CagiPN8NTC2 талаптарына сәйкес келеді.

Анықтамалық сынақ шарттары:

· Абсолютті кіріс қысымы: 1 бар

· Ауа кірісінің температурасы: 20°C GA 11-26 үшін кіріктірілген кептіргіштің қысымды шық нүктесі: 5°C

Төмендегі жұмыс қысымында өлшенген FAD ағыны:

· 7 барда сыналған 7,5 бар үлгілері

· 8 барда сыналған 8,5 бар үлгілері

· 10 барда сыналған 10,5 бар үлгілері

· 12,5 барда сыналған 13 жолақ үлгісі

GA11/15/18/22/26*/30 Біріктірілген кептіргіш үлгілерінің деректер кестесі

Үлгі	Максималды жұмыс қысымы-стандартты жолақ(e)	Максималды жұмыс қысымы-стандартты psig	Максималды жұмыс қысымы-толық өнімділік жолағы(e)	Максималды жұмыс қысымы-толық өнімділік psig	FAD ағыны л/с	FAD Ағымы м³/мин	FAD Flow cfm	Қозғалтқыш қуаты кВт	Мотор қуаты hp	Шу деңгейі дБ(А)	Салмағы Стандартты кг	Салмағы Толық өнімділік кг	Розетка өлшемі
GA 11*	7.5	109	7.3	105	37.7	2.26	79.8	11	15	68	467	507	G1*
GA 11*	8.5	123	8.3	120	35.2	2.11	74.6	11	15	68	467	507	G1*
GA 11*	10.5	152	10.3	149	32.2	1.93	68.2	11	15	68	467	507	G1*
GA 11*	13	189	12.8	185	26.0	1.56	55.1	11	15	68	467	507	G1*
GA 15*	7.5	109	7.3	105	51.6	3.10	109.3	15	20	69	478	534	G1*
GA 15*	8.5	123	8.3	120	47.7	2.86	101.0	15	20	69	478	534	G1*
GA 15*	10.5	152	10.3	149	42.8	2.57	90.7	15	20	69	478	534	G1*
GA 15*	13	189	12.8	185	35.5	2.13	75.2	15	20	69	478	534	G1*
GA 18*	7.5	109	7.3	105	62.2	3.73	131.7	18.5	25	69	480	536	G1*
GA 18*	8.5	123	8.3	120	57.9	3.47	122.6	18.5	25	69	480	536	G1*
GA 18*	10.5	152	10.3	149	53.5	3.21	113.3	18.5	25	69	480	536	G1*
GA 18*	13	189	12.8	185	44.1	2.65	93.4	18.5	25	69	480	536	G1*
GA 22*	7.5	109	7.3	105	73.5	4.41	155.7	22	30	67	539	597	G1*
GA 22*	8.5	123	8.3	120	69.4	4.16	147.0	22	30	67	539	597	G1*
GA 22*	10.5	152	10.3	149	61.5	3.69	130.3	22	30	67	539	597	G1*
GA 22*	13	189	12.8	185	54.3	3.26	115.0	22	30	67	539	597	G1*
GA 26*	7.5	109	7.3	105	85.7	5.14	181.5	26	35	68	571	629	G1*
GA 26*	8.5	123	8.3	120	82.0	4.92	173.7	26	35	68	571	629	G1*
GA 26*	10.5	152	10.3	149	76.5	4.59	162.0	26	35	68	571	629	G1*
GA 26*	13	189	12.8	185	66.4	3.98	140.6	26	35	68	571	629	G1*
GA 30	7.5	109	7.3	105	95.9	5.75	203.1	30	40	70	579	634	G1*
GA 30	8.5	123	8.3	120	91.8	5.51	194.4	30	40	70	579	634	G1*
GA 30	10.5	152	10.3	149	85.0	5.10	180.0	30	40	70	579	634	G1*
GA 30	13	189	12.8	185	76.4	4.58	161.8	30	40	70	579	634	G1*

Silent Oil-Injected Screw Compressor

Құрылғы өнімділігінің параметрлері ISO 1217, Ed.3, C-1996 қосымшасына сәйкес сыналған Шу деңгейі ISO 2151 / Pneurop / CagiPN8NTC2 талаптарына сәйкес келеді.

Анықтамалық сынақ шарттары:

· Абсолютті кіріс қысымы: 1 бар

· Ауа кірісінің температурасы: 20°C GA 11*-30 үшін кіріктірілген кептіргіштің қысымды шық нүктесі: 2°C ~ 3°C

Төмендегі жұмыс қысымында өлшенген FAD ағыны:

· 7 барда сыналған 7,5 бар үлгілері

· 8 барда сыналған 8,5 бар үлгілері

· 10 барда сыналған 10,5 бар үлгілері

· 12,5 барда сыналған 13 жолақ үлгісі

Жетілдірілген акустикалық және жылу инженерлік мүмкіндіктері

1. Теңгерімделген дірілге қарсы негіз: қозғалтқыш пен ауа ұшы резеңке оқшаулағыш төсемдері бар ауыр құрылымдық жақтауға орнатылып, төмен жиілікті тербелістердің шеберхана едені арқылы өтуін тоқтатады.

2. Радиалды салқындату ауа ағынының жолы: Үнсіз май инъекциялы бұрандалы компрессор шкафы таза ауаның ішкі бөліктерді салқындатуына мүмкіндік беретін ішкі механикалық шуды ұстап, акустикалық көбікпен қапталған иілген ауа кіріс жолын пайдаланады.

3. Жабық шкаф панельдері: Ауыр болаттан жасалған шкаф панельдері қалың тығыздағыштармен бір-біріне тығыз орналасады, бұл жоғары жиілікті бұрандалы дірілдердің бөлмеге кетуіне жол бермейді.

Silent Oil-Injected Screw Compressor

Қаптама, логистика және кешенді қызмет көрсету бойынша міндеттемелер

Қауіпсіз экспорттық қаптама: ылғалға төзімді пластик қаптамаға салынған, кептіргіштермен оралған және сызатсыз жеткізуді қамтамасыз ету үшін күшейтілген экспорттық ағаш қораптың ішіне салынған.

DECHUAN сервистік қолдауы: 10 минуттық телефон жауабын, негізгі аймақтардағы 1 сағаттық техникалық қолдауды және тоқсан сайынғы тексерулерді қоса алғанда, стандартты проактивті техникалық қызмет көрсету міндеттемелерімен қамтамасыз етілген.

Толық зауыттық кепілдік: Әрбір құрылғы барлық құрылымдық элементтерді және механикалық қосалқы жинақтарды қамтитын толық 12 айлық зауыттық кепілдікті қамтиды.

Техникалық сатып алу туралы жиі қойылатын сұрақтар

С: Үнсіз май айдайтын компрессор жұмыс кезінде механикалық дірілді қалай төмендетеді?

A: Қозғалтқыш пен компрессор элементтері ауыр резеңке діріл оқшаулағыштары арқылы негізгі шассиге орнатылады. Бұл құрылымдық бөліну механикалық тербелістердің сыртқы металл қоршауға өтуіне жол бермейді, дірілдерді жояды және төмен жиіліктегі құрылымдық шуды азайтады.

С: Корпус ішіндегі акустикалық оқшаулау уақыт өте келе нашарлайды ма?

A: Жоқ. Үнсіз май айдайтын бұрандалы компрессор ұзақ мерзімді дыбысты басатын өнімділікті қамтамасыз ететін майға төзімді, ылғалға төзімді және отқа төзімді жоғары тығыздықты, ашық ұяшықты акустикалық көбікті пайдаланады.

С: Бұл тыныш компрессорды орынды үнемдеу үшін қабырғаға орнатуға бола ма?

A: Ол ықшам болғанымен, тиісті салқындату желдетуін және күнделікті техникалық қызмет көрсетуге оңай қол жеткізуді қамтамасыз ету үшін қызмет көрсетуге кіру панелдерінің айналасында кемінде 1 метр бос орын қалдыруды ұсынамыз.
