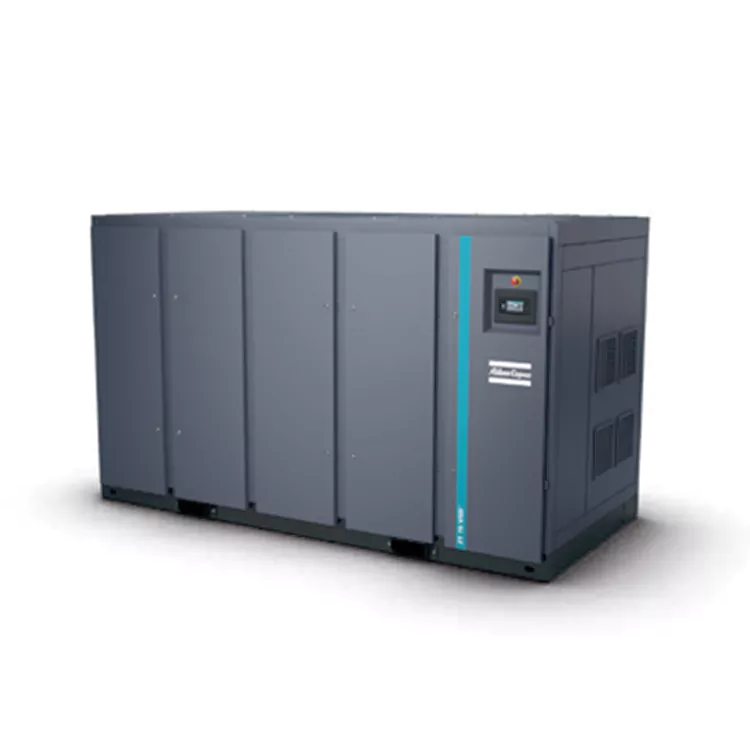

DECHUAN ұсынған VSD ауыспалы жиіліктегі майсыз ауа компрессорының конфигурациялары автоматтандырылған құрастыру желілері үшін ±0,10 бар шегінде желілік қысымның нақты тұрақтылығын қамтамасыз етеді. Бұл жетілдірілген машина қозғалтқыш жылдамдығын нақты уақыттағы ауа талаптарыңызға тікелей сәйкестендіретін ауыспалы жиілік жетегін біріктіреді, бұл жоғары іске қосу тоғының секірулерін болдырмайды.
Кәсіби қытайлық VSD ауыспалы жиіліктегі майсыз ауа компрессорының өндірушілері жаһандық өндіріс менеджерлеріне қысымның ауытқуынан туындаған зауыттық энергия шығындарын азайтуға мүмкіндік береді. DECHUAN компаниясының біріктірілген инвертор дизайны 4-тен 10 барға дейінгі икемді қысым таңдау диапазонын ұсынады, бұл төмен ағындағы сезімтал пневматикалық құралдарды қорғайды.
Тұрақты жылдамдықтағы ауа компрессорлары ауа пайдаланылмаса да, жоғары қуатты тарта отырып, үнемі жүктеп және түсіреді. Бұл цикл қысымның қатты төмендеуіне әкеледі және механикалық тозуды тездетеді. VSD майсыз ауа компрессоры үздіксіз электронды реттеу арқылы осы мәселелерді жояды:
• Нақты уақыттағы ағынды синхрондау: реттелетін жиілікті түрлендіргіш желідегі қысымды жолақтың бөліктеріне дейін бақылайды, зауыттың белсенді ауа құралдарымен сәйкестендіру үшін қозғалтқыштың айналу жылдамдығын бірден реттейді.
• Жұмсақ іске қосу артықшылығы: тұрақты жылдамдықты қозғалтқыштың дәстүрлі іске қосылуына тән жоғары ток кернеуін жояды, зауыттың электр желісін қорғайды және ішкі берілістерге механикалық кернеуді азайтады.
• Сығылған ауаны желдету жоқ: түсіру циклдері кезінде сығылған ауаның атмосфераға ысырап болуын болдырмайды, бұл әрбір киловатт қуаттың тікелей пайдалануға болатын ауа көлеміне айналуын қамтамасыз етеді.
Тұрақты жылдамдықты ауа компрессорлары жүк тиеу және түсіру күйлері арасында айналу кезінде негізгі желілерде қысымның кең ауытқуын тудырады. Бұл қысымның төмендеуі автоматтандырылған таңдау және орналастыру роботтарының немесе дәл пневматикалық орау машиналарының дұрыс тамақтанбауына, нәтижесінде өнім ақауларына және құрастыру желісі күтпеген жерден тоқтап қалуына әкелуі мүмкін.
Бұл VSD айнымалы жиіліктегі майсыз ауа компрессоры нақты уақыттағы модуляция арқылы қысымның өзгеруін шешеді:
• Қатаң қысым жолағын басқару: 0,10 бар (1,5 psi) тығыз терезеде тұрақты желі қысымын ұстап, автоматтандырылған пневматикалық құралдардың тұрақты жұмысын қамтамасыз етеді.
• Жұмсақ іске қосу мүмкіндігі: жиілік түрлендіргіші жақын маңдағы зауыт электроникасын бұзатын күшті электр тогының асқынуларын болдырмай, қозғалтқыш жылдамдығын біртіндеп арттырады.
• Кең түрлендіргіш жылдамдығы терезесі: Критикалық механикалық дірілсіз толық қуаттылықтың 75% дейін газ ағынын реттеудің кең, сертификатталған диапазоны бар.
• Қысым икемділігі: 4,0 бардан 10,0 барға дейін реттеледі
• Қуатты үнемдеу профилі: белгіленген жылдамдықтағы баламаларға қарағанда орташа энергияны 35%-ға дейін азайту
• Көлемдік шығыс сыйымдылығы: 4,2 - 148,5 м³/мин динамикалық жеткізу
• Диск инверторының корпусы: 50°C дейін тұрақты жұмыс істеуге арналған жоғары тиімді шкаф
ZR/ZT 55-90 (FF) STD
| Үлгі | Максималды шығару қысымы (бар) | Трафик FAD(л/с) | Трафик FAD(м³/мин) | Орнатылған қуат (кВт) | Шу деңгейі(дБ(А)) | Салмағы-Стандарт(кг) | Салмағы-толық өнімділік(кг) | Өлшем L(мм) | Өлшем Вт(мм) | Өлшем H(мм) |
|---|---|---|---|---|---|---|---|---|---|---|
| ZR 55 -7,5STD | 7.5 | 169.7 | 10.2 | 55 | 72 | 2245 | 2685 | 2230 | 1660 | 2000 |
| ZR 55 -8,6STD | 8.6 | 156.6 | 9.4 | 55 | 72 | 2245 | 2685 | 2230 | 1660 | 2000 |
| ZR 55 -10STD | 10 | 140.9 | 8.5 | 55 | 72 | 2245 | 2685 | 2230 | 1660 | 2000 |
| ZR 75 -7,5STD | 7.5 | 224.7 | 13.5 | 75 | 72 | 2385 | 2825 | 2230 | 1660 | 2000 |
| ZR 75 -8,6STD | 8.6 | 214.9 | 12.9 | 75 | 72 | 2385 | 2825 | 2230 | 1660 | 2000 |
| ZR 75 -10STD | 10 | 205.0 | 12.3 | 75 | 72 | 2385 | 2825 | 2230 | 1660 | 2000 |
| ZR 90 -7,5STD | 7.5 | 267.2 | 16.0 | 90 | 72 | 2334 | 2774 | 2230 | 1660 | 2000 |
| ZR 90 -8,6STD | 8.6 | 250.9 | 15.1 | 90 | 74 | 2334 | 2774 | 2230 | 1660 | 2000 |
| ZR 90 -10STD | 10 | 236.5 | 14.2 | 90 | 74 | 2334 | 2774 | 2230 | 1660 | 2000 |
| ZT 55 -7,5STD | 7.5 | 166.4 | 10.0 | 55 | 78 | 2810 | 3055 | 2630 | 1660 | 2150 |
| ZT 55 -8,6STD | 8.6 | 153.2 | 9.2 | 55 | 78 | 2810 | 3055 | 2630 | 1660 | 2150 |
| ZT 55 -10STD | 10 | 137.6 | 8.3 | 55 | 78 | 2810 | 3055 | 2630 | 1660 | 2150 |
| ZT 75 -7,5STD | 7.5 | 221.3 | 13.3 | 75 | 78 | 2930 | 3175 | 2630 | 1660 | 2150 |
| ZT 75 -8,6STD | 8.6 | 211.6 | 12.7 | 75 | 78 | 2930 | 3175 | 2630 | 1660 | 2150 |
| ZT 75 -10STD | 10 | 201.6 | 12.1 | 75 | 78 | 2930 | 3175 | 2630 | 1660 | 2150 |
| ZT 90 -7,5STD | 7.5 | 263.9 | 15.8 | 90 | 79 | 2940 | 3185 | 2630 | 1660 | 2150 |
| ZT 90 -8,6STD | 8.6 | 247.5 | 14.9 | 90 | 79 | 2940 | 3185 | 2630 | 1660 | 2150 |
| ZT 90 -10STD | 10 | 233.1 | 14.0 | 90 | 79 | 2940 | 3185 | 2630 | 1660 | 2150 |
ZR/ZT 75-90 VSD (FF) STD
| Үлгі | Максималды шығару қысымы (бар) | Трафик FAD(л/с) | Трафик FAD(м³/мин) | Шу деңгейі(дБ(А)) | Салмағы-Стандарт(кг) | Салмағы-толық өнімділік(кг) | Өлшем L(мм) | Өлшем Вт(мм) | Өлшем H(мм) |
|---|---|---|---|---|---|---|---|---|---|
| ZR 75 VSD -8,6 STD | 8.6 | 74,7-229,4 | 4,5-13,8 | 73 | 2219 | 2659 | 2230 | 1660 | 2000 |
| ZR 75 VSD -10,4 STD | 10.4 | 81.7-202.9 | 4.9-12.2 | 73 | 2219 | 2659 | 2230 | 1660 | 2000 |
| ZR 90 VSD -8,6 STD | 8.6 | 74.1-282.5 | 4.4-16.9 | 73 | 2270 | 2710 | 2230 | 1660 | 2000 |
| ZR 90 VSD -10,4 STD | 10.4 | 75,5-250,5 | 4,5-15,0 | 73 | 2270 | 2710 | 2230 | 1660 | 2000 |
| ZT 75 VSD -8,6 STD | 8.6 | 71,2-226,0 | 4.3-13.6 | 78 | 2795 | 3040 | 2630 | 1660 | 2150 |
| ZT 75 VSD -10,4 STD | 10.4 | 78.2-199.6 | 4,7-12,0 | 78 | 2795 | 3040 | 2630 | 1660 | 2150 |
| ZT 90 VSD -8,6 STD | 8.6 | 70,6-279,1 | 4.2-16.7 | 79 | 2855 | 3100 | 2630 | 1660 | 2150 |
| ZT 90 VSD -10,4 STD | 10.4 | 72,0-247,1 | 4.3-14.8 | 79 | 2855 | 3100 | 2630 | 1660 | 2150 |
Құрылғының өнімділік анықтамалық шарттары ISO 1217 4-ші басылымына (2009) С қосымшасына сәйкес өлшенген:
· Салыстырмалы ылғалдылық: 0%
· Абсолютті кіріс қысымы: 1 бар
· Кіру температурасы: 20°C разряд жылдамдығы (FAD) келесі жұмыс қысымдарында өлшенді:
Тұрақты жылдамдық түрі:
· -7,5 бар түрі: 7 бар
· -8,6 бар түрі: 7 бар
· -10 бар түрі: 9 бар
VSD түрі:
· -8,6 бар түрі: 7 бар
· -10,4 бар түрі: 9 бар
· (2) Жұмыс станциясының А сыныбының өлшенген эмиссиялық дыбыс қысымының деңгейі (LpWSAd). ISO 2151:2004 стандартына сәйкес өлшенген (150 9614/2 дыбыс қарқындылығын сканерлеу әдісімен). Жаңадан қосылған түзету коэффициенті сынақ кодына сәйкес толық белгісіз мән (KpAd) болып табылады.
· (3) Салмағы тек анықтама үшін берілген; нақты берілген салмақ басым болады.
ZR/ZT 110-160 (FF) STD
| Үлгі | Максималды шығару қысымы (бар) | Трафик FAD(л/с) | Трафик FAD(м³/мин) | Орнатылған қуат (кВт) | Шу деңгейі(дБ(А)) | Салмағы-Стандарт(кг) | Салмағы-толық өнімділік(кг) | Өлшем L(мм) | Өлшем Вт(мм) | Өлшем H(мм) |
|---|---|---|---|---|---|---|---|---|---|---|
| ZR 110 -7,5 STD | 7.5 | 318.2 | 19.1 | 110 | 74 | 2800 | 3600 | 2431 | 1660 | 2000 |
| ZR 110 -8,6 STD | 8.6 | 297.5 | 17.8 | 110 | 74 | 2800 | 3600 | 2431 | 1660 | 2000 |
| ZR 110 -10 STD | 10 | 277.6 | 16.7 | 110 | 74 | 2800 | 3600 | 2431 | 1660 | 2000 |
| ZR 132 -7,5 STD | 7.5 | 362.9 | 21.8 | 132 | 74 | 2850 | 3650 | 2431 | 1660 | 2000 |
| ZR 132 -8,6 STD | 8.6 | 338.5 | 20.3 | 132 | 74 | 2850 | 3650 | 2431 | 1660 | 2000 |
| ZR 132 -10 STD | 10 | 314.4 | 18.9 | 132 | 74 | 2850 | 3650 | 2431 | 1660 | 2000 |
| ZR 145 -7,5 STD | 7.5 | 392.9 | 23.6 | 145 | 74 | 2878 | 3678 | 2431 | 1660 | 2000 |
| ZR 145 -8,6 STD | 8.6 | 364.1 | 21.8 | 145 | 74 | 2878 | 3678 | 2431 | 1660 | 2000 |
| ZR 145 -10 STD | 10 | 350.8 | 21.0 | 145 | 74 | 2878 | 3678 | 2431 | 1660 | 2000 |
| ZR 160 -7,5 STD | 7.5 | 434.0 | 26.0 | 160 | 74 | 2890 | 3690 | 2431 | 1660 | 2000 |
| ZR 160 -8,6 STD | 8.6 | 418.3 | 25.1 | 160 | 74 | 2890 | 3690 | 2431 | 1660 | 2000 |
| ZR 160 -10 STD | 10 | 399.0 | 23.9 | 160 | 74 | 2890 | 3690 | 2431 | 1660 | 2000 |
| ZT 110 -7,5 STD | 7.5 | 315.0 | 18.9 | 110 | 79 | 3048 | 3835 | 3400 | 1660 | 2150 |
| ZT 110 -8,6 STD | 8.6 | 294.2 | 17.6 | 110 | 79 | 3048 | 3835 | 3400 | 1660 | 2150 |
| ZT 110 -10 STD | 10 | 274.3 | 16.5 | 110 | 79 | 3048 | 3835 | 3400 | 1660 | 2150 |
| ZT 132 -7,5 STD | 7.5 | 359.6 | 21.6 | 132 | 79 | 3098 | 3885 | 3400 | 1660 | 2150 |
| ZT 132 -8,6 STD | 8.6 | 335.3 | 20.1 | 132 | 79 | 3098 | 3885 | 3400 | 1660 | 2150 |
| ZT 132 -10 STD | 10 | 311.1 | 18.7 | 132 | 79 | 3098 | 3885 | 3400 | 1660 | 2150 |
| ZT 145 -7,5 STD | 7.5 | 389.6 | 23.4 | 145 | 79 | 3126 | 3913 | 3400 | 1660 | 2150 |
| ZT 145 -8,6 STD | 8.6 | 360.8 | 21.6 | 145 | 79 | 3126 | 3913 | 3400 | 1660 | 2150 |
| ZT 145 -10 STD | 10 | 347.5 | 20.9 | 145 | 79 | 3126 | 3925 | 3400 | 1660 | 2150 |
| ZT 160 -7,5 STD | 7.5 | 430.6 | 25.8 | 160 | 79 | 3138 | 3925 | 3400 | 1660 | 2150 |
| ZT 160 -8,6 STD | 8.6 | 414.9 | 24.9 | 160 | 79 | 3138 | 3925 | 3400 | 1660 | 2150 |
| ZT 160 -10 STD | 10 | 395.6 | 23.7 | 160 | 79 | 3138 | 3925 | 3400 | 1660 | 2150 |
ZR/ZT 110-160 VSD (FF) STD
| Үлгі | Максималды шығару қысымы (бар) | Трафик FAD(л/с) | Трафик FAD(м³/мин) | Шу деңгейі(дБ(А)) | Салмағы-Стандарт(кг) | Салмағы-толық өнімділік(кг) | Өлшем L(мм) | Өлшем Вт(мм) | Өлшем H(мм) |
|---|---|---|---|---|---|---|---|---|---|
| ZR110VSD-8.6 STD | 8.6 | 100,5-319,3 | 6,0-19,2 | 74 | 2900 | 3700 | 2431 | 1660 | 2000 |
| ZR110VSD-10.4 STD | 10.4 | 167.1-292.1 | 10,0-17,5 | 74 | 2900 | 3700 | 2431 | 1660 | 2000 |
| ZR132VSD-8.6 STD | 8.6 | 107.1-357.1 | 6.5-21.4 | 74 | 2900 | 3700 | 2431 | 1660 | 2000 |
| ZR132VSD-10.4 STD | 10.4 | 166,6-331,0 | 10,0-19,9 | 74 | 2900 | 3700 | 2431 | 1660 | 2000 |
| ZR160VSD-8.6 STD(V1) | 8.6 | 123,3-390,0 | 7.4-23.4 | 74 | 2920 | 3720 | 2431 | 1660 | 2000 |
| ZR160VSD-10.4 STD(V1) | 10.4 | 166,6-357,8 | 10,0-21,5 | 74 | 2920 | 3720 | 2431 | 1660 | 2000 |
| ZR160VSD-8.6 STD(V2) | 8.6 | 123,3-411,0 | 7.4-24.7 | 74 | 2920 | 3720 | 2431 | 1660 | 2000 |
| ZR160VSD-10.4 STD(V2) | 10.4 | 166,6-377,6 | 10,0-22,7 | 74 | 2920 | 3720 | 2431 | 1660 | 2000 |
| ZT 110 VSD-8.6 | 8.6 | 99,9-327,6 | 6,0-19,2 | 79 | 3098 | 3935 | 3400 | 1660 | 2150 |
| ZT 110 VSD-10.4 | 10.4 | 165,5-291,9 | 9.9-17.5 | 79 | 3098 | 3935 | 3400 | 1660 | 2150 |
| ZT 132 VSD-8.6 | 8.6 | 124,8-357,5 | 7.5-21.4 | 79 | 3098 | 3935 | 3400 | 1660 | 2150 |
| ZT 132 VSD-10.4 | 10.4 | 164,9-331,2 | 9.9-19.9 | 79 | 3098 | 3935 | 3400 | 1660 | 2150 |
| ZT 160 VSD-8.6 STD(V1) | 8.6 | 143,9-388,8 | 8.6-23.3 | 79 | 3118 | 3935 | 3400 | 1660 | 2150 |
| ZT 160 VSD-10.4 STD(V1) | 10.4 | 164,9-358,2 | 9.9-21.5 | 79 | 3118 | 3935 | 3400 | 1660 | 2150 |
| ZT 160 VSD-8.6 STD(V2) | 8.6 | 146,9-438,2 | 8.8-26.3 | 79 | 3118 | 3935 | 3400 | 1660 | 2150 |
| ZT 160 VSD-10.4 STD(V2) | 10.4 | 164,9-378,1 | 9.9-22.7 | 79 | 3118 | 3935 | 3400 | 1660 | 2150 |
ISO 1217 C қосымшасының 4-ші басылымына (2009) сәйкес құрылғы өнімділігінің анықтамалық шарттары төмендегідей:
· Салыстырмалы ылғалдылық: 0%
· Абсолютті кіріс қысымы: 1 бар
· Кіру температурасы: 20°C
Жылжыту FAD келесі жұмыс қысымында өлшенеді:
Тұрақты жылдамдық үлгілері:
-7,5 бар үлгілері: 7 бар
-8,6 бар үлгілері: 7 бар
-10 бар үлгілері: 9 бар
VSD модельдері:
-8,6 бар үлгілері: 7 бар
-10,4 бар үлгілері: 9 бар
(2) Жұмыс станциясының А сыныбының өлшенген эмиссиялық дыбыс қысымының деңгейі (LpWSAd). ISO 2151:2004 (ISO 9614/2 дыбыс қарқындылығын сканерлеу әдісі) бойынша өлшенеді. Жаңадан қосылған KpAd түзету коэффициенті сынақ кодына сәйкес белгісіз.
(3) V1=380В, V2=400В.
(4) Салмағы тек анықтама үшін берілген; нақты салмағы басым болады.
ZR/ZT 200-275 (FF)
| Үлгі | Максималды шығару қысымы (бар) | Трафик FAD(л/с) | Трафик FAD(м³/мин) | Орнатылған қуат (кВт) | Шу деңгейі(дБ(А)) | Салмағы-Стандарт(кг) | Салмағы-толық өнімділік(кг) | Өлшем L(мм) | Өлшем Вт(мм) | Өлшем H(мм) |
|---|---|---|---|---|---|---|---|---|---|---|
| ZR 200 -7,5 | 7.5 | 602.3 | 36.1 | 200 | 67 | 3860 | 5230 | 3140 | 1662 | 2008 |
| ZR 200 -8,6 | 8.6 | 552.1 | 33.1 | 200 | 67 | 3860 | 5230 | 3140 | 1662 | 2008 |
| ZR 200 -10 | 10 | 506.6 | 30.0 | 200 | 67 | 3860 | 5230 | 3140 | 1662 | 2008 |
| ZR 250 -7,5 | 7.5 | 718.0 | 43.1 | 250 | 67 | 4310 | 5680 | 3140 | 1662 | 2008 |
| ZR 250 -8,6 | 8.6 | 684.3 | 41.0 | 250 | 67 | 4310 | 5680 | 3140 | 1662 | 2008 |
| ZR 250 -10 | 10 | 622.8 | 37.4 | 250 | 67 | 4310 | 5680 | 3140 | 1662 | 2008 |
| ZR 275 -7,5 | 7.5 | 774.4 | 46.5 | 275 | 67 | 4640 | 6010 | 3140 | 1662 | 2008 |
| ZR 275 -8,6 | 8.6 | 718.0 | 43.1 | 275 | 67 | 4640 | 6010 | 3140 | 1662 | 2008 |
| ZR 275 -10 | 10 | 683.9 | 41.0 | 275 | 67 | 4640 | 6010 | 3140 | 1662 | 2008 |
| ZR 275 -13 | 13 | 561.8 | 33.7 | 275 | 70 | 5250 | 6150 | 5040 | 1662 | 2008 |
| ZT 200 -7,5 | 7.5 | 567.1 | 34.0 | 200 | 77 | 5250 | 6150 | 5040 | 1662 | 2108 |
| ZT 200 -8,6 | 8.6 | 519.5 | 31.2 | 200 | 77 | 5250 | 6150 | 5040 | 1662 | 2108 |
| 200 -10 теңге | 10 | 497.4 | 29.8 | 200 | 78 | 5250 | 6150 | 5040 | 1662 | 2108 |
| теңге 250 -7,5 | 7.5 | 711.5 | 42.7 | 250 | 77 | 5700 | 6600 | 5040 | 1662 | 2108 |
| ZT 250 -8,6 | 8.6 | 676.8 | 40.6 | 250 | 77 | 5700 | 6600 | 5040 | 1662 | 2108 |
| 250 -10 теңге | 10 | 614.3 | 36.9 | 250 | 77 | 5700 | 6600 | 5040 | 1662 | 2108 |
| теңге 275 -7,5 | 7.5 | 745.4 | 44.7 | 275 | 77 | 6030 | 7080 | 5040 | 1662 | 2108 |
| теңге 275 -8,6 | 8.6 | 711.5 | 42.7 | 275 | 77 | 6030 | 7080 | 5040 | 1662 | 2108 |
| 275 -10 теңге | 10 | 676.4 | 40.6 | 275 | 78 | 6030 | 7080 | 5040 | 1662 | 2108 |
ZR/ZT 250-315 VSD (FF)
| Үлгі | Максималды шығару қысымы (бар) | Трафик FAD(л/с) | Трафик FAD(м³/мин) | Орнатылған қуат (кВт) | Шу деңгейі(дБ(А)) | Салмағы-Стандарт(кг) | Салмағы-толық өнімділік(кг) | Өлшем L(мм) | Өлшем Вт(мм) | Өлшем H(мм) |
|---|---|---|---|---|---|---|---|---|---|---|
| ZR 250 VSD -8,6 | 8.6 | 242.6-714.4 | 14.6-42.9 | 73 | 73 | 4710 | 6400 | 3140 | 1662 | 2008 |
| ZR 250 VSD -10,4 | 10.4 | 234.2-640.2 | 14.1-38.4 | 73 | 73 | 4710 | 6400 | 3140 | 1662 | 2008 |
| ZR 315 VSD -8,6 | 8.6 | 242.6-788.1 | 14.6-47.3 | 73 | 73 | 4710 | 6400 | 3140 | 1662 | 2008 |
| ZR 315 VSD -10,4 | 10.4 | 234,2-700,0 | 14.1-42.0 | 73 | 73 | 4710 | 6400 | 3140 | 1662 | 2008 |
| ZT 250 VSD -8,6 | 8.6 | 238,0-696,9 | 14.3-41.8 | 78 | 78 | 5700 | 6950 | 5040 | 1662 | 2108 |
| ZT 250 VSD -10,4 | 10.4 | 386,0-633,4 | 23,2-38,0 | 78 | 78 | 5700 | 6950 | 5040 | 1662 | 2108 |
| ZT 315 VSD -8,6 | 8.6 | 238,0-739,4 | 14.3-44.4 | 78 | 78 | 5700 | 6950 | 5040 | 1662 | 2108 |
| ZT 315 VSD -10,4 | 10.4 | 386,0-681,0 | 23.2-40.9 | 78 | 78 | 5700 | 6950 | 5040 | 1662 | 2108 |
-салыстырмалы ылғалдылық: 0%
-Абсолютті кіріс қысымы: 1бар
- Кіру температурасы: 20°℃
Шығару жылдамдығы (FAD) келесі жұмыс қысымдарында өлшенді
Тұрақты жылдамдық түрі:
-7,5 бар түрі: 7 бар
-8,6 бар түрі: 7 бар
-10 бар түрі: 9 бар
VSD түрі:
-8,6 бар түрі: 7 бар
-10,4 бар түрі: 9 бар
(2) Жұмыс станциясының А сыныбының өлшенген эмиссиялық дыбыс қысымының деңгейі (LpWSAd).
ISO 2151:2004 (150 9614/2 (дыбыс қарқындылығын сканерлеу әдісі) арқылы) бойынша өлшенген.
Жаңадан қосылған түзету коэффициенті сынақ кодына сәйкес толық белгісіз мән (KpAd) болып табылады.
(3) Салмағы тек анықтама үшін берілген; нақты берілген салмақ басым болады.
ZR 300-750
| Үлгі | Максималды шығару қысымы (бар) | Трафик FAD(л/с) | Трафик FAD(м³/мин) | Орнатылған қуат (кВт) | Шу деңгейі(дБ(А)) | Салмағы-Стандарт(кг) | Салмағы-толық өнімділік(кг) | Өлшем L(мм) | Өлшем Вт(мм) | Өлшем H(мм) |
|---|---|---|---|---|---|---|---|---|---|---|
| ZR 300 -7,5 | 7.5 | 774.6 | 46.5 | 300 | 72 | 7950 | 3700 | 2120 | 2400 | |
| ZR 300 -8,6 | 8.6 | 725.7 | 43.5 | 300 | 72 | 7950 | 3700 | 2120 | 2400 | |
| ZR 300 -10 | 10 | 695.1 | 41.7 | 300 | 72 | 7950 | 3700 | 2120 | 2400 | |
| ZR 315 -7,5 | 7.5 | 848.0 | 50.9 | 315 | 72 | 7950 | 3700 | 2120 | 2400 | |
| ZR 315 -8,6 | 8.6 | 793.1 | 47.6 | 315 | 72 | 7950 | 3700 | 2120 | 2400 | |
| ZR 315 -10 | 10 | 766.6 | 46.0 | 315 | 72 | 7950 | 3700 | 2120 | 2400 | |
| ZR 355 -7,5 | 7.5 | 939.1 | 56.3 | 355 | 74 | 8050 | 3700 | 2120 | 2400 | |
| ZR 355 -8,6 | 8.6 | 877.1 | 52.6 | 355 | 74 | 8050 | 3700 | 2120 | 2400 | |
| ZR 355 -10 | 10 | 839.6 | 50.4 | 355 | 74 | 8050 | 3700 | 2120 | 2400 | |
| ZR 400 -7,5 | 7.5 | 1034.2 | 62.1 | 400 | 74 | 8150 | 3700 | 2120 | 2400 | |
| ZR 400 -8,6 | 8.6 | 963.9 | 57.8 | 400 | 74 | 8150 | 3700 | 2120 | 2400 | |
| ZR 400 -10 | 10 | 930.5 | 55.8 | 400 | 74 | 8150 | 3700 | 2120 | 2400 | |
| ZR 425 -7,5 | 7.5 | 1143.9 | 68.6 | 450 | 74 | 8250 | 3700 | 2120 | 2400 | |
| ZR 425 -8,6 | 8.6 | 1063.1 | 63.8 | 450 | 74 | 8250 | 3700 | 2120 | 2400 | |
| ZR 450 -7,5 | 7.5 | 1275.7 | 76.5 | 450 | 74 | 8700 | 4320 | 2120 | 2400 | |
| ZR 450 -8,6 | 8.6 | 1191.8 | 71.5 | 450 | 74 | 8700 | 4320 | 2120 | 2400 | |
| ZR 450 -10 | 10 | 1106.3 | 66.3 | 450 | 74 | 8700 | 4320 | 2120 | 2400 | |
| ZR 500 -7,5 | 7.5 | 1399.1 | 78.3 | 500 | 74 | 9200 | 4320 | 2120 | 2400 | |
| ZR 500 -8,6 | 8.6 | 1305.2 | 73.1 | 500 | 74 | 9200 | 4320 | 2120 | 2400 | |
| ZR 500 -10 | 10 | 1217.8 | 73.1 | 500 | 74 | 9200 | 4320 | 2120 | 2400 | |
| ZR 630 -7,5 | 7.5 | 1715.0 | 102.9 | 630 | 76 | 9800 | 4320 | 2120 | 2400 | |
| ZR 630 -8,6 | 8.6 | 1595.0 | 95.7 | 630 | 76 | 9800 | 4320 | 2120 | 2400 | |
| ZR 630 -10 | 10 | 1484.1 | 88.9 | 630 | 76 | 9800 | 4320 | 2120 | 2400 | |
| ZR 750 -7,5 | 7.5 | 2046.2 | 122.8 | 750 | 76 | 10000 | 4320 | 2120 | 2400 | |
| ZR 750 -8,6 | 8.6 | 1827.4 | 109.6 | 750 | 76 | 10000 | 4320 | 2120 | 2400 | |
| ZR 750 -10 | 10 | 1696.7 | 101.8 | 750 | 76 | 10000 | 4320 | 2120 | 2400 |
ZR 355-900VSD
| Үлгі | Максималды шығару қысымы (бар) | Трафик FAD(л/с) | Трафик FAD(м³/мин) | Орнатылған қуат (кВт) | Шу деңгейі(дБ(А)) | Салмағы-Стандарт(кг) | Салмағы-толық өнімділік(кг) | Өлшем L(мм) | Өлшем Вт(мм) | Өлшем H(мм) |
|---|---|---|---|---|---|---|---|---|---|---|
| ZR 355 VSD -8,6 | 8.6 | 371.2-1037.5 | 22.3-62.2 | 81 | 81 | 8805 | 4075 | 2120 | 2400 | |
| ZR 355 VSD -10,4 | 10.4 | 374,4-942,4 | 22,5-56,5 | 81 | 81 | 8805 | 4075 | 2120 | 2400 | |
| ZR 400 VSD -8,6 | 8.6 | 371,2-1120,9 | 22.3-67.3 | 81 | 81 | 9090 | 4075 | 2120 | 2400 | |
| ZR 400 VSD -10,4 | 10.4 | 374,4-998,6 | 22,5-59,9 | 81 | 81 | 9090 | 4075 | 2120 | 2400 | |
| ZR 500 VSD -10,4 | 10.4 | 374,4-1177,9 | 22,5-70,7 | 81 | 81 | 9190 | 4075 | 2120 | 2400 | |
| ZR 700 VSD -8,6 | 8.6 | 374.4-2061.8 | 54,9-123,7 | 83 | 83 | 11402 | 4660 | 2120 | 2470 | |
| ZR 700 VSD -10,4 | 10.4 | 849,7-1840,5 | 51,0-110,4 | 83 | 83 | 11402 | 4660 | 2120 | 2470 | |
| ZR 900 VSD -8,6 | 8.6 | 930,7-2475,4 | 55,8-148,5 | 83 | 83 | 12600 | 4660 | 2120 | 2470 | |
| ZR 900 VSD -10,4 | 10.4 | 864,8-1873,2 | 51.9-112.4 | 83 | 83 | 12600 | 4660 | 2120 | 2470 |
Құрылғының өнімділік анықтамалық шарттары ISO 1217 4-ші басылымына (2009) С қосымшасына сәйкес өлшенген:
· Салыстырмалы ылғалдылық: 0%
· Абсолютті кіріс қысымы: 1 бар
· Кіру температурасы: 20°C разряд жылдамдығы (FAD) келесі жұмыс қысымдарында өлшенді:
Тұрақты жылдамдық түрі:
· -7,5 бар түрі: 7 бар
· -8,6 бар түрі: 7 бар
· -10 бар түрі: 9 бар
VSD түрі:
· -8,6 бар түрі: 7 бар
· -10,4 бар түрі: 9 бар
· (2) Жұмыс станциясының А сыныбының өлшенген эмиссиялық дыбыс қысымының деңгейі (LpWSAd). ISO 2151:2004 стандартына сәйкес өлшенген (150 9614/2 дыбыс қарқындылығын сканерлеу әдісімен). Жаңадан қосылған түзету коэффициенті сынақ кодына сәйкес толық белгісіз мән (KpAd) болып табылады.
· (3) Салмағы тек анықтама үшін берілген; нақты берілген салмақ басым болады.
ZR 200X-400X
| Үлгі | Максималды шығару қысымы (бар) | Трафик FAD(л/с) | Трафик FAD(м³/мин) | Орнатылған қуат (кВт) | Шу деңгейі(дБ(А)) | Салмағы-Стандарт(кг) | Өлшем L(мм) | Өлшем Вт(мм) | Өлшем H(мм) |
|---|---|---|---|---|---|---|---|---|---|
| ZR 200X -7,5 | 7.5 | 623.1 | 37.4 | 200 | 67 | 3860 | 3140 | 1662 | 2008 |
| ZR 200X -8,6 | 8.6 | 601.9 | 36.1 | 200 | 67 | 3860 | 3140 | 1662 | 2008 |
| ZR 200X -10 | 10 | 551.7 | 33.1 | 200 | 67 | 3860 | 3140 | 1662 | 2008 |
| ZR 250X -7,5 | 7.5 | 717.7 | 43.1 | 250 | 67 | 4310 | 3140 | 1662 | 2008 |
| ZR 250X -8,6 | 8.6 | 683.8 | 41.0 | 250 | 67 | 4310 | 3140 | 1662 | 2008 |
| ZR 315X -7,5 | 7.5 | 939.0 | 56.3 | 315 | 76 | 7950 | 3700 | 2120 | 2400 |
| ZR 355X -7,5 | 7.5 | 1034.2 | 62.1 | 355 | 76 | 8050 | 3700 | 2120 | 2400 |
| ZR 355X -8,6 | 8.6 | 963.5 | 57.8 | 355 | 76 | 8050 | 3700 | 2120 | 2400 |
| ZR 355X -10 | 10 | 930.2 | 55.8 | 355 | 76 | 8050 | 3700 | 2120 | 2400 |
| ZR 400X -7,5 | 7.5 | 1143.8 | 68.6 | 400 | 76 | 8150 | 3700 | 2120 | 2400 |
| ZR 400X -8,6 | 8.6 | 1062.7 | 63.8 | 400 | 76 | 8150 | 3700 | 2120 | 2400 |
ZR/ZT 75-160 VSD+
| Үлгі | Максималды шығару қысымы (бар) | Трафик FAD(л/с) | Трафик FAD(м³/мин) | Шу деңгейі(дБ(А)) | Салмағы-Стандарт(кг) | Өлшем L(мм) | Өлшем Вт(мм) | Өлшем H(мм) |
|---|---|---|---|---|---|---|---|---|
| ZR 75 VSD+ | 10.4 | 78,8-229,9 | 4.7-13.8 | 68 | 2500 | 2030 | 1660 | 2000 |
| ZR 90 VSD+ | 10.4 | 78,8-283,9 | 4,7-17,0 | 68 | 2500 | 2030 | 1660 | 2000 |
| ZR 110 VSD+ | 10.4 | 78,8-330,3 | 4.7-19.8 | 68 | 2500 | 2030 | 1660 | 2000 |
| ZR 132 VSD+ | 10.4 | 78,8-384,0 | 4,7-23,0 | 68 | 2500 | 2030 | 1660 | 2000 |
| ZT 145 VSD+ | 10.4 | 78,8-415,2 | 4.7-24.9 | 70 | 2500 | 2030 | 1660 | 2000 |
| ZT 160 VSD+ | 10.4 | 78,8-468,2 | 4.7-27.1 | 70 | 2500 | 2030 | 1660 | 2000 |
| ZT 75 VSD+ | 10.4 | 78,8-227,4 | 4.7-13.6 | 72 | 3150 | 3400 | 1654 | 2000 |
| ZT 90 VSD+ | 10.4 | 78,8-276,9 | 4.7-16.6 | 72 | 3150 | 3400 | 1654 | 2000 |
| ZT 110 VSD+ | 10.4 | 78,8-323,4 | 4.7-19.4 | 72 | 3150 | 3400 | 1654 | 2000 |
| ZT 132 VSD+ | 10.4 | 78,8-377,5 | 4.7-22.7 | 72 | 3150 | 3400 | 1654 | 2000 |
| ZT 145 VSD+ | 10.4 | 78,8-409,0 | 4.7-24.5 | 74 | 3150 | 3400 | 1654 | 2000 |
| ZT 160 VSD+ | 10.4 | 124,7-436,4 | 7.5-26.2 | 74 | 3150 | 3400 | 1654 | 2000 |
ZR/ZT 75-160 VSD+ FF
| Үлгі | Максималды шығару қысымы (бар) | Трафик FAD(л/с) | Трафик FAD(м³/мин) | Шу деңгейі(дБ(А)) | Салмағы-Стандарт(кг) | Өлшем L(мм) | Өлшем Вт(мм) | Өлшем H(мм) |
|---|---|---|---|---|---|---|---|---|
| ZR 75 VSD+ FF | 10.4 | 78,8-229,9 | 4.7-13.8 | 68 | 3400 | 3400 | 1660 | 2000 |
| ZR 90 VSD+ FF | 10.4 | 78,8-283,9 | 4,7-17,0 | 68 | 3400 | 3400 | 1660 | 2000 |
| ZR 110 VSD+ FF | 10.4 | 78,8-330,3 | 4.7-19.8 | 68 | 3400 | 3400 | 1660 | 2000 |
| ZR 132 VSD+ FF | 10.4 | 78,8-384,0 | 4,7-23,0 | 68 | 3400 | 3400 | 1660 | 2000 |
| ZR 145 VSD+ FF | 10.4 | 78,8-415,2 | 4.7-24.9 | 70 | 3400 | 3400 | 1660 | 2000 |
| ZR 160 VSD+ FF | 10.4 | 78,8-468,2 | 4.7-27.1 | 70 | 3400 | 3400 | 1660 | 2000 |
| ZT 75 VSD+ FF | 10.4 | 78,8-227,4 | 4.7-13.6 | 72 | 3790 | 4085 | 1654 | 2000 |
| ZT 90 VSD+ FF | 10.4 | 78,8-276,9 | 4.7-16.6 | 72 | 3790 | 4085 | 1654 | 2000 |
| ZT 110 VSD+ FF | 10.4 | 78,8-323,4 | 4.7-19.4 | 72 | 3790 | 4085 | 1654 | 2000 |
| ZT 132 VSD+ FF | 10.4 | 107,0-377,5 | 6.4-22.7 | 72 | 3790 | 4085 | 1654 | 2000 |
| ZT 145 VSD+ FF | 10.4 | 118,0-409,0 | 7.1-24.5 | 74 | 3790 | 4085 | 1654 | 2000 |
| ZT 160 VSD+ FF | 10.4 | 124,7-436,4 | 7.5-26.2 | 74 | 3790 | 4085 | 1654 | 2000 |
Құрылғының өнімділік анықтамалық шарттары ISO 1217 4-ші басылымына (2009) С қосымшасына сәйкес өлшенген:
· Салыстырмалы ылғалдылық: 0%
· Абсолютті кіріс қысымы: 1 бар
· Кіру температурасы: 20°C разряд жылдамдығы (FAD) келесі жұмыс қысымдарында өлшенді:
Тұрақты жылдамдық түрі:
· -7,5 бар түрі: 7 бар
· -8,6 бар түрі: 7 бар
· -10 бар түрі: 9 бар
VSD түрі:
· -8,6 бар түрі: 7 бар
· -10,4 бар түрі: 9 бар
· (2) Жұмыс станциясының А сыныбының өлшенген эмиссиялық дыбыс қысымының деңгейі (LpWSAd). ISO 2151:2004 стандартына сәйкес өлшенген (150 9614/2 дыбыс қарқындылығын сканерлеу әдісімен). Жаңадан қосылған түзету коэффициенті сынақ кодына сәйкес толық белгісіз мән (KpAd) болып табылады.
· (3) Салмағы тек анықтама үшін берілген; нақты берілген салмақ басым болады.
DECHUAN аэродинамикалық VSD айнымалы жиіліктегі майсыз ауа компрессорының қондырғылары үшін толық инженерлік қызметтерді ұсынады. Бастапқы құбырды жобалау мен жүйені іске қосудан бастап ұзақ мерзімді жоспарлы тексерулер мен апаттық жөндеуді қолдауға дейін біздің Шанхайдағы бас кеңсесі бар команда бүкіл процесті басқарады. Біз 10 минуттық телефон арқылы жауап беруге және аймақтық клиенттерге өндірісіңізді жалғастыру үшін бір сағат ішінде жергілікті жерде көмек көрсетуге уәде береміз.
• Сұраныс орнында профильдеу: Оңтайлы инвертор үдеуінің қисықтарын бағдарламалау үшін сіздің мекемеңіздің апта сайынғы ауаны пайдалану үрдістерін талдаймыз.
• Elektronikon® интерфейсінің конфигурациясы: орталық басқару блогы барлық белсенді компрессорларда жұмыс уақытын теңестіре отырып, көп машиналық орнатуларды өңдеуге алдын ала конфигурацияланған.
• Қатты қоршаған ортаны оңтайландыру: инверторлар арнайы салқындату жолдары бар қорғалған қоршаудың ішіне орнатылып, шартсыз қызметтік кеңістіктерде сенімді өнімділікті қамтамасыз етеді.
A: Жоғары тиімді инвертор 50°C/122°F (стандартты көрсеткіш 40°C дейін) температурада жұмыс істеуге арналған, ыстық жаз айларында термиялық өшіруді болдырмайтын электрлік басқару шкафына тікелей салынған.
A: Жоқ. DECHUAN компаниясының тапсырыс бойынша құрастырылған қозғалтқыштары қорғалған, оқшауланған мойынтіректермен ерекшеленеді. Бұл электрлік EDM токтарының мойынтіректерден өтуіне жол бермейді, электрлік шұңқырларды жояды және ұзақ механикалық қызмет мерзімін қамтамасыз етеді.
A: Жоқ. Барлық DECHUAN VSD жүйелерінде біріктірілген электромагниттік үйлесімділік (EMC) сүзгілері және экрандалған қоршаулар бар. Олардың жұмысы сезімтал электроникаға немесе автоматтандырылған жүйелерге электр кедергісін тудырмайтынына кепілдік беретін толық сертификатталған.
Copyright © 2025 Dechuan Compressor (Shanghai) Co., Ltd. Барлық құқықтар қорғалған.
